辐条式直齿圆柱传动齿轮结构设计

　　在中小功率传动场景里，这类辐条式直齿圆柱齿轮的应用覆盖范围极广，从常规的轻工输送线动力传递，到小型机电设备的减速级啮合，再到部分低压配电设备内置的传动调节机构，都能见到这类结构的身影。不同于实心齿轮的厚重设计，辐条式结构的核心思路是在保证轮齿啮合强度、轮体刚性的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量，尤其适合转速中等、载荷平稳的传动工位，避免启动、换向阶段因为轮体惯量过大带来的冲击损耗。

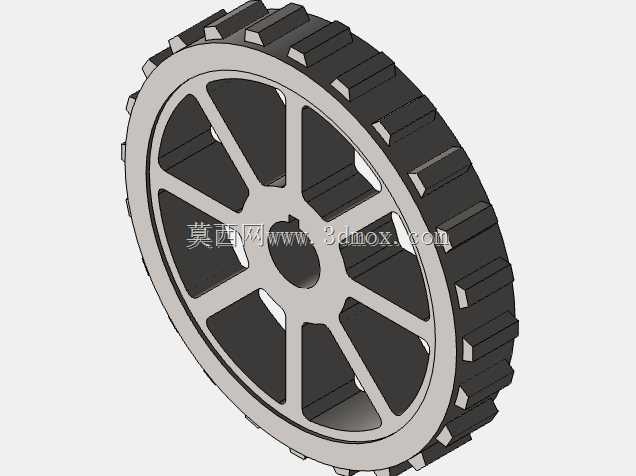

　　从结构设计逻辑来看，这款齿轮的轮缘部分做了等厚度设计，齿顶圆、齿根圆的同轴度公差控制在常规传动件的通用精度区间内，齿向没有做修形处理，适配平行轴之间的定传动比啮合，安装时两轴的平行度公差需要控制在允许范围内，否则容易出现偏载、轮齿局部磨损过快的问题。轮辐部分采用了八根等角度分布的辐条结构，辐条与轮缘、轮毂的连接位置都做了圆弧过渡，避免应力集中导致的辐条断裂问题，这种设计比腹板式结构的重量更轻，同时比细辐条结构的抗扭刚性更好，能够承受稳定的圆周方向传动载荷，不适合有频繁冲击载荷的重载传动场景。

　　轮毂部分的中心孔为光孔设计，适配常规的圆轴配合，安装时可以通过键连接实现周向固定，也可以根据实际使用需求加工键槽、顶丝孔等固定结构，轮毂的轴向长度略大于轮缘宽度，保证与轴的配合长度足够，避免传动过程中出现轮体歪斜。轮体的安装边界需要注意，啮合时的中心距要按照齿顶高系数、模数的计算值预留侧隙，辐条之间的镂空区域不能有其他结构件侵入，否则轮体转动时会出现干涉，周边的机架结构要和轮体的外圆、端面预留足够的安全间隙，避免运行过程中出现剐蹭。

　　实际使用中，这类齿轮的润滑方式根据转速不同可以选择脂润滑或者稀油润滑，转速低于1000r/min的工况下采用脂润滑即可满足使用需求，定期补充润滑脂就能保证轮齿的啮合寿命；如果转速更高，就需要搭配封闭的齿轮箱采用稀油润滑，避免齿面过快磨损。设计建模过程中，轮齿部分采用标准渐开线齿形生成，齿根圆角按照标准值设置，避免齿根应力过大，辐条的厚度、宽度经过刚度校核，保证在额定扭矩下辐条的变形量在允许范围内，不会因为变形导致轮齿啮合精度下降。和同模数、同齿数的实心齿轮相比，这款辐条式齿轮的重量能够降低40%左右，转动惯量也同步降低，对于需要频繁启停的传动工位来说，能够有效降低驱动电机的启动扭矩需求，减少能耗的同时也能提升传动系统的响应速度。

　　在设备选型适配时，需要先确认传动系统的额定扭矩、转速范围是否和这款齿轮的承载能力匹配，不能将其用在重载冲击的工况下，比如破碎机、重型输送机的首级传动就不适合这类辐条结构，容易出现辐条断裂、轮齿崩损的问题。而在小型自动化输送线、家电内部传动机构、小型试验设备的传动单元中，这类齿轮的适配性非常好，既能够满足传动精度要求，又能控制整体结构的重量和成本。建模时的尺寸链设置充分考虑了加工工艺性，轮缘、辐条、轮毂的壁厚都均匀过渡，适合采用注塑或者粉末冶金工艺批量生产，也可以采用机加工方式制作单件样品，加工过程中不需要特殊的工装夹具，普通的滚齿机、加工中心就能完成全部加工工序，生产适配性较强。
