GY6.35规格两针灯座结构三维设计

　　日常接触的低压照明回路里，GY6.35规格的插脚灯座是出镜率极高的接插部件，这类部件常配套在卤素灯珠、小功率LED灯珠的安装场景中，不管是展柜内嵌照明、机床局部工作灯、仪器设备的状态指示光源位，都能见到这类两针结构插座的身影。不同于民用大螺口灯座的通用设计，GY6.35的插脚中心距严格锁定6.35mm，这个尺寸是行业沿用多年的通用标准，直接决定了配套灯珠的互换性，建模时首先要卡死的就是两个插针的中心距公差，常规工业应用里这个尺寸的公差要控制在±0.1mm以内，否则会出现灯珠插装过紧卡滞、或者过松接触不良打火的问题。

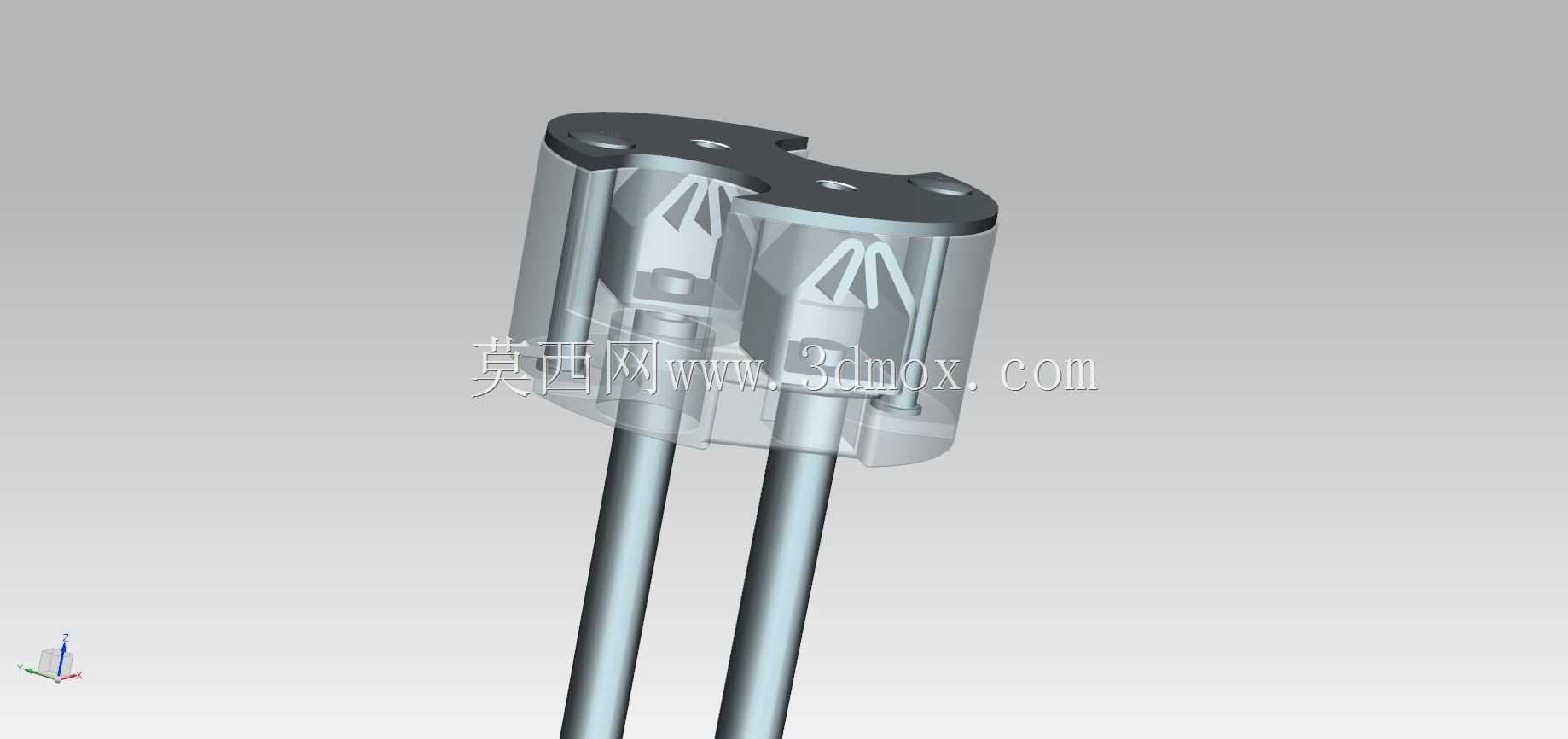

　　从结构上拆解这个灯座，主体分为三个功能区段：前端的插针导向段、中部的绝缘基座、后端的接线固定段。前端两根平行的导电插针是和灯珠接触的核心部位，插针末端做了小尺寸的倒角处理，这个细节不是为了外观好看，是实际装配时引导灯珠插脚顺利进入夹持位，避免硬插导致插脚弯折、绝缘基座开裂。插针本身采用铜质基材表面镀镍的工艺选型，建模时要还原插针根部和基座的包胶固定结构，插针不是简单插在塑料基座里，而是根部有冲压成型的防脱凸台，注塑时直接嵌在绝缘基座内部，承受多次插拔的拉力时不会出现插针松动移位的问题。

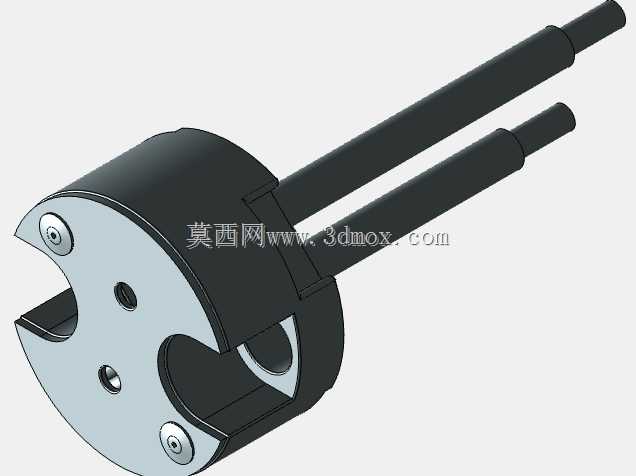

　　中部的绝缘基座是整个零件的结构承载核心，采用耐高温的PBT或者电木材质，因为灯珠工作时尤其是卤素灯珠，引脚位置的温度会超过120摄氏度，普通ABS材质长期在这个温度下会软化变形，所以基座的壁厚设计要兼顾耐热强度和安装空间，基座上端面做了两个对称的半圆缺口，这个结构是和安装面板上的定位凸台配合的，安装时不需要额外打螺丝定位，对准缺口卡入面板开孔后，依靠基座本身的弹性卡扣就能完成固定，开孔尺寸常规是10mm的圆形安装孔，这个安装边界是选型时必须确认的参数，很多新手结构设计师做设备灯位开孔时容易忽略这个定位缺口的尺寸，导致灯座装进去后可以随意转动，接线端受力容易断线。

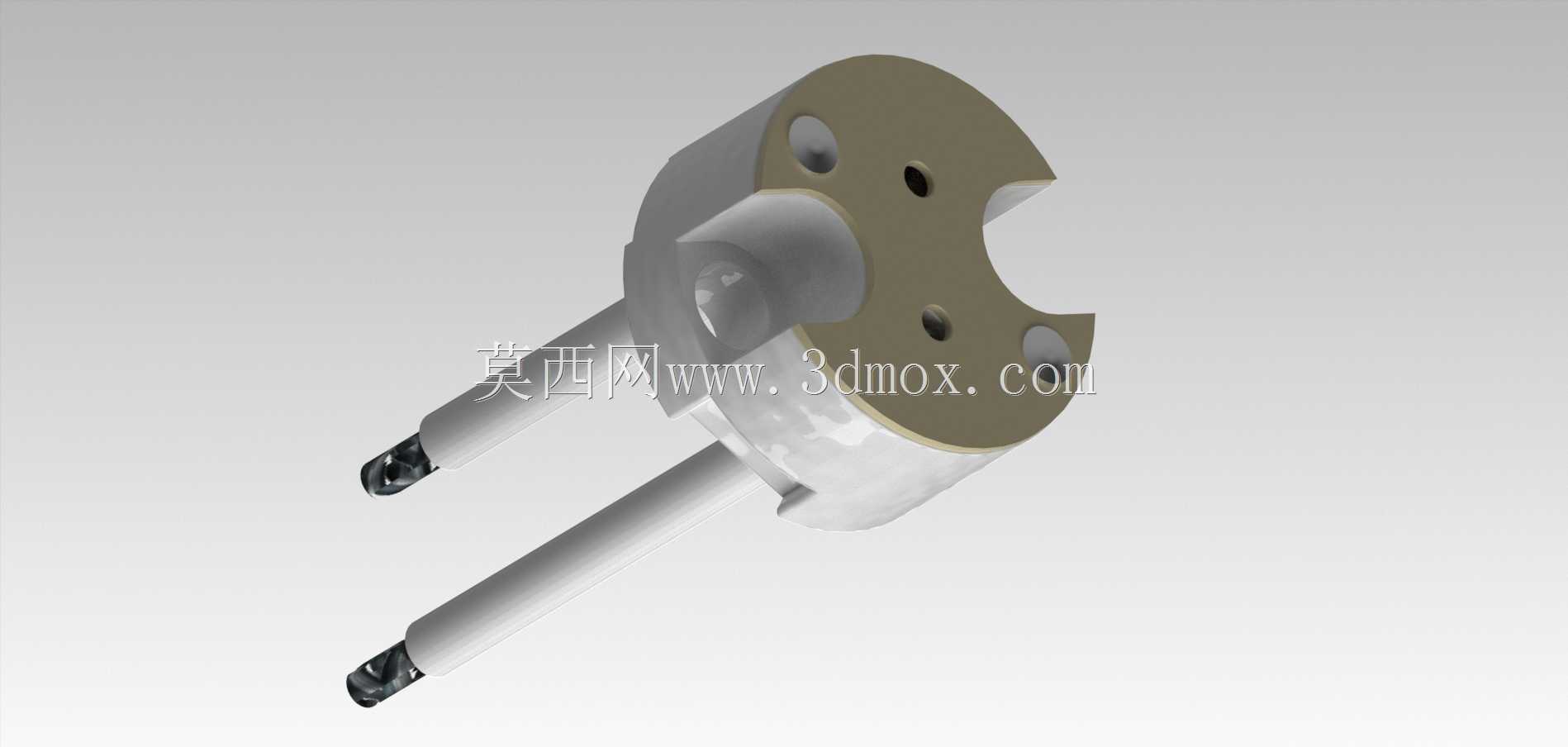

　　基座的端面还分布了两个小直径的安装孔，这两个孔不是用来穿螺丝的，是生产过程中注塑模具的顶针位置，同时也可以作为后期客户改装时的辅助固定孔位，比如在震动较大的设备工况下，仅靠弹性卡扣固定不够牢靠，可以从这两个孔位穿细钢丝或者小螺丝辅助加固，避免设备运行震动导致灯座松脱、光源接触闪烁。

　　后端的接线部位设计成了阶梯式的绝缘防护结构，接线端子完全藏在绝缘基座的尾部空腔里，接好线后导线不会直接裸露在外，避免安装时导线和金属设备外壳接触造成短路。建模时要注意插针尾部的接线片结构，是和前端插针一体冲压成型的，接线片上做了压线齿，导线剥头插入后可以直接压接，不需要额外焊接，适合批量装配的生产线作业，压接后的拉脱力要能承受50N以上的轴向拉力，符合低压电器接插件的通用可靠性要求。

　　从实际应用的工况反馈来看，这类灯座最容易出问题的部位是插针的夹持弹性，很多低价产品用薄铜片做插针，插拔十几次后就会出现夹持力不足、灯珠接触不良的问题，所以建模时插针的夹持部位要设计成对称的弹性悬臂结构，铜片厚度选0.3mm的锡磷青铜材质，既能保证足够的夹持力，又有足够的弹性恢复余量，保证500次以上插拔后接触电阻仍然符合要求。另外绝缘基座的爬电距离也要符合低压电器的安全要求，两个插针之间的绝缘筋高度要超过2mm，避免高压差情况下出现沿面飞弧的问题，尤其是在潮湿的户外设备或者厨卫设备里使用时，爬电距离的冗余设计直接关系到使用安全。

　　做这类接插件的三维建模时，不能只画外观轮廓，要把内部的嵌件结构、卡扣的配合量、插针的弹性变形空间都还原出来，比如弹性卡扣和安装面板的配合过盈量要控制在0.2mm左右，过盈量太大安装时需要很大的按压力，装配效率低，过盈量太小则固定不牢，运输或者使用过程中容易脱落。插针的伸出长度也要严格匹配标准，常规伸出长度是10mm，太长会导致灯珠插装后引脚外露，有触电风险，太短则灯珠插脚无法完全接触到夹持位，出现接触不良。
