带安装基座吊环的螺旋电感线圈结构

　　做了快十年机电结构设计，碰到过不少需要在狭小安装空间内兼顾导电连接、弹性缓冲与快速装拆的电感类组件需求，这次拆解的这款带上下安装基座与吊环的螺旋线圈结构，刚好能覆盖这类场景的核心设计要点。先从实际应用场景说起，这类结构常出现在小功率电源回路的滤波电感、试验台架的临时导电连接节点、需要频繁拆装的测试回路弹性接电端，还有部分振动工况下的电气连接部位——普通硬接线在持续振动下容易出现焊点疲劳脱落，而带螺旋弹性段的结构能通过自身形变吸收振动位移，避免连接点受刚性拉扯断裂。

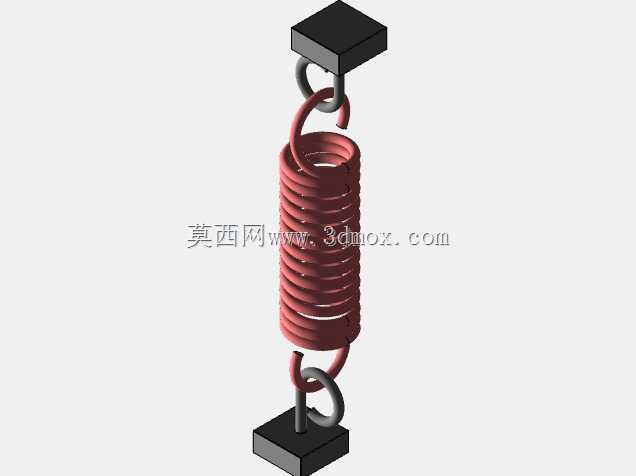

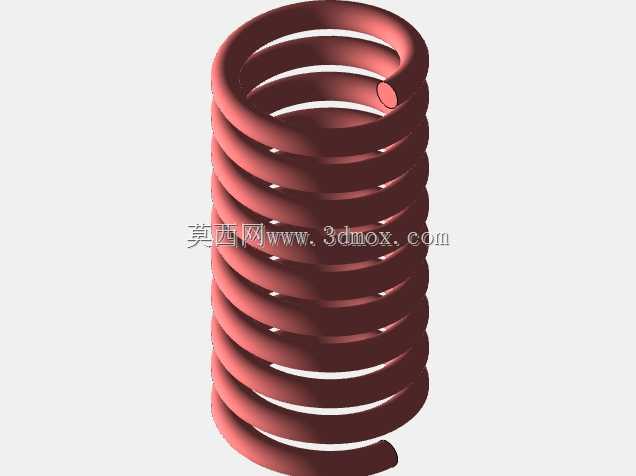

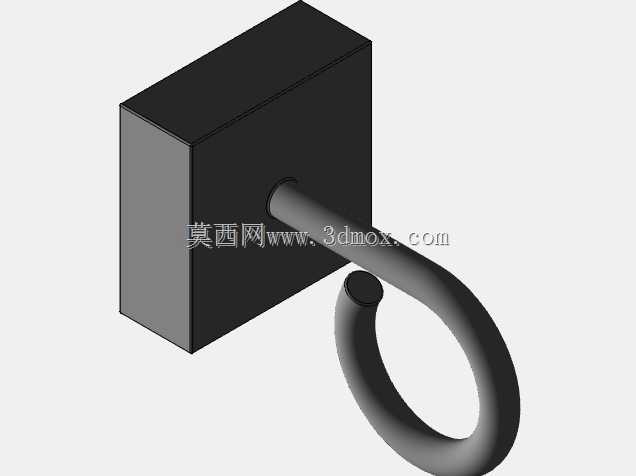

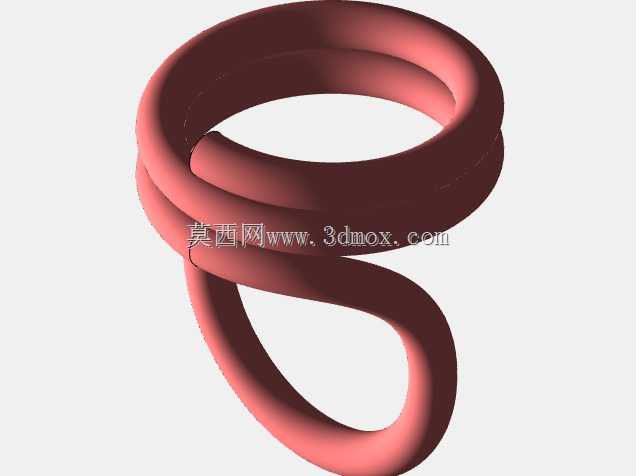

　　再看功能特性，整个结构的核心是中间的螺旋绕制段，绕制的螺距、圈数经过匹配计算，既保证足够的导电通流截面积，又能提供轴向的伸缩余量与小角度的偏摆补偿量；上下两端的吊环结构不是随便加的，上端吊环配合顶部的方形安装基座，可以快速挂接在柜体内部的挂装点位上，不需要额外打孔拧螺丝，下端吊环配合底部方形基座，既可以通过基座的安装孔位做螺栓固定，也能直接通过吊环接插对应的接线端子，装拆效率比传统的螺栓压接线圈高不少。很多人做这类线圈设计的时候容易忽略安装边界的问题，这里特意提一下，顶部和底部的方形基座做了等尺寸的设计，边长控制在常规电气安装的标准模数内，不管是卡装在标准电气安装梁上，还是用M4规格的螺栓固定在绝缘安装板上，都不需要额外做转接件；螺旋段的外径比基座边长小一圈，避免多组并排安装的时候相邻线圈出现干涉，轴向的最大伸缩量能达到原自由长度的15%，足够覆盖安装面的加工误差、设备运行时的结构形变位移。

　　设计思路上，没有采用传统线圈两端直接焊安装片的结构，而是把吊环和线圈的两端做了一体化的弯折成型，减少了焊接接点，也就降低了接点处的接触电阻与疲劳失效风险；上下基座采用绝缘材质的方块结构，把线圈的带电部分和安装金属框架隔离开，不需要额外套绝缘套管，节省了装配工序。实际选型的时候要注意，螺旋段的线径要匹配回路的额定电流，避免通流时过热，吊环的内径要适配常用的接线端子螺栓直径，不用额外做扩孔处理；安装的时候要保证上下基座的同轴度，偏差不能超过2mm，不然螺旋段长期受偏心力会出现永久形变，失去弹性补偿能力。另外在振动工况下使用时，可以在基座和安装面之间加一层薄橡胶垫，进一步缓冲高频振动对线圈绕制段的影响，延长使用寿命。很多新手做这类结构的时候，要么把螺旋圈数做太少导致弹性不足，要么把圈数做太多导致整体电阻超标，实际建模的时候要先算好所需的伸缩行程，再反推圈数与螺距，同时校核通流截面积是否满足载流要求，平衡好弹性性能与电气性能的关系，不能只盯着结构外形忽略实际的电气参数匹配。
