带独立散热结构的SiC模块逆变器设计

　　从实际工况适配来看，这套结构可覆盖10-30kW级的功率变换场景，适配车载辅助逆变、分布式储能变流、工业伺服驱动供电等多类场景，独立散热的设计逻辑，核心是把发热特性差异极大的两类核心发热源做热解耦：SiC功率模块开关频率高、热流密度大，工作时结温波动范围宽，而直流支撑电容的发热来自纹波电流带来的介质损耗，长期工作温度上限远低于SiC芯片，传统共用基板散热的方案里，模块传递到基板的热量会反向传导到电容安装位，抬升电容工作环境温度，直接缩短电容使用寿命，这套设计将两类器件的散热路径完全分离，各自匹配对应热阻的散热结构，从根源上避免了热源间的热串扰问题。在新能源汽车电驱、光伏储能逆变、工业高频电源这类对功率密度要求严苛的应用场景里，功率器件的热管理一直是制约整机可靠性的核心瓶颈，传统集成式散热结构往往因为电容、功率模块的发热特性差异，出现局部热堆积、散热冗余不足的问题，这套带独立散热器的逆变器结构，正是针对这类痛点做的定向优化设计。

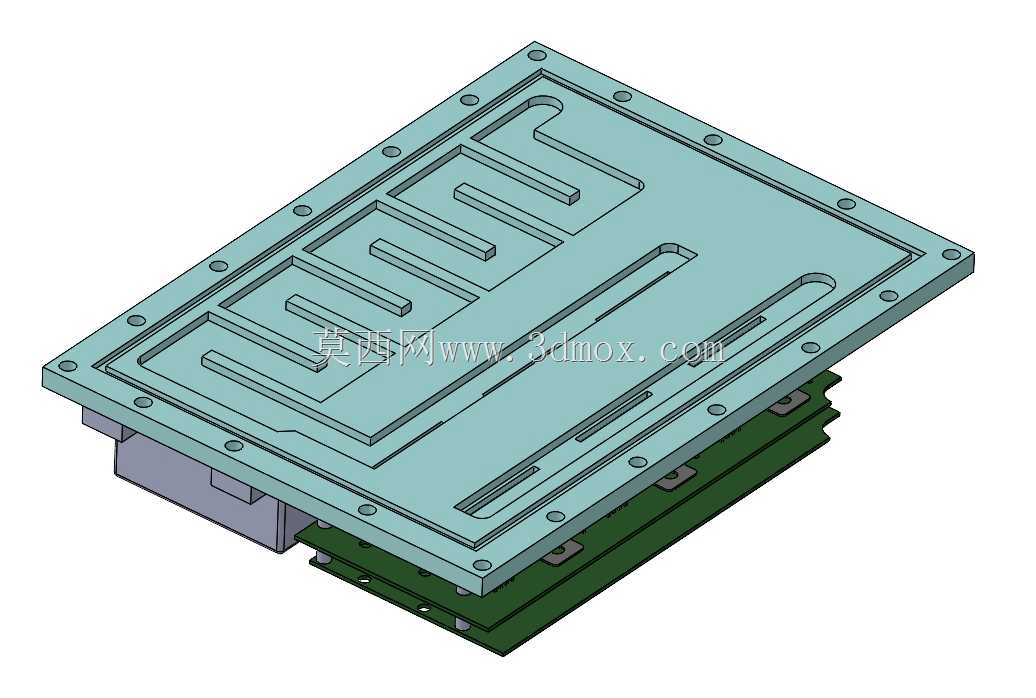

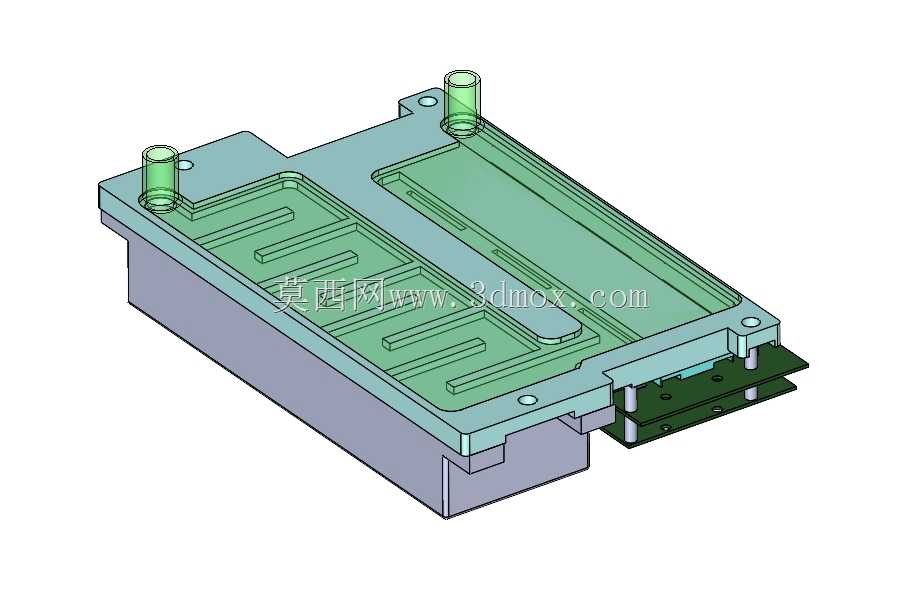

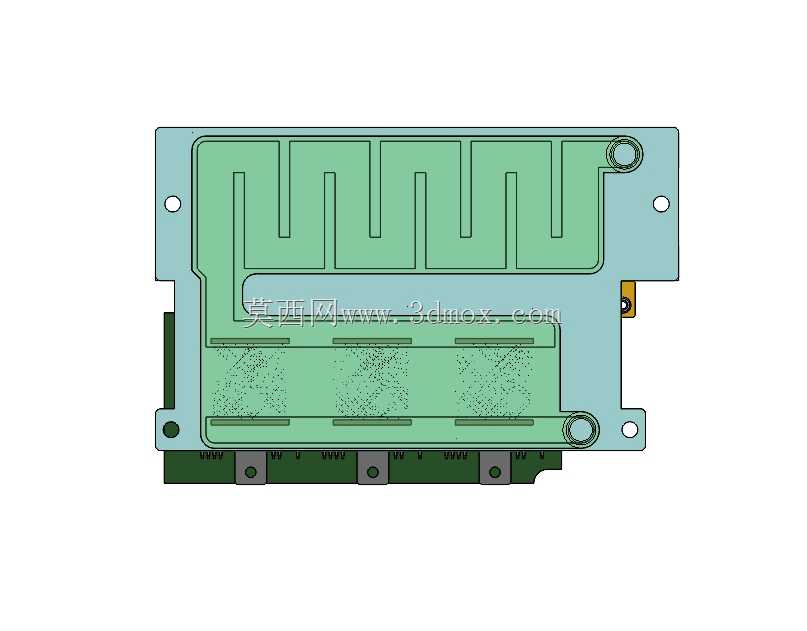

　　从结构布局来看，整套组件采用分层叠装的安装逻辑，底层为一体化安装基板，预留了对应设备舱体的固定安装孔位，安装孔位的公差带按照电力电子设备通用安装规范设计，可直接适配主流标准安装机架的孔距要求，基板上分别设置电容安装位、SiC模块安装位，两个安装位下方对应独立的散热流道/鳍片结构，其中SiC模块对应的散热区域鳍片密度更高、基板厚度更大，可承载更高的热流密度传导，电容对应的散热区域采用平面贴合式设计，保证电容壳体与散热面的充分接触，降低接触热阻。功率连接部分采用叠层母排的布局思路，主功率回路的连接端子设置在组件侧方，端子的载流面积按照额定电流1.5倍的冗余设计，端子表面做镀锡处理，降低接触电阻，同时减少连接部位的额外发热。

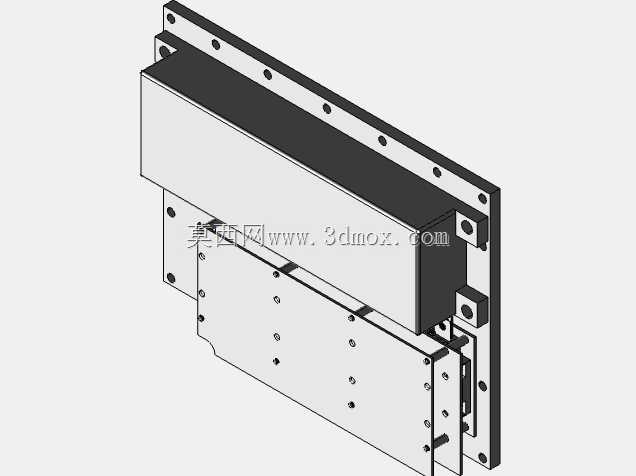

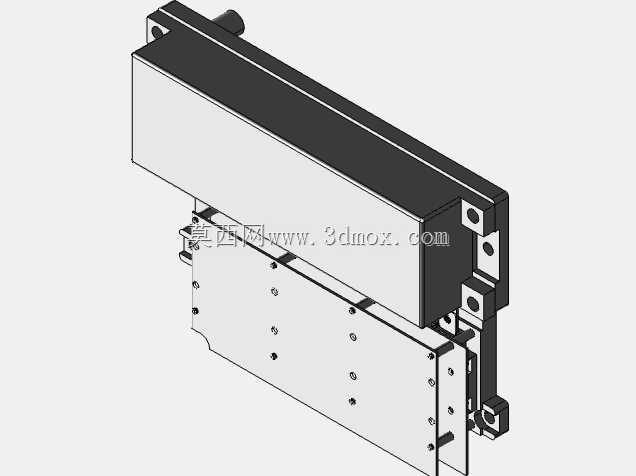

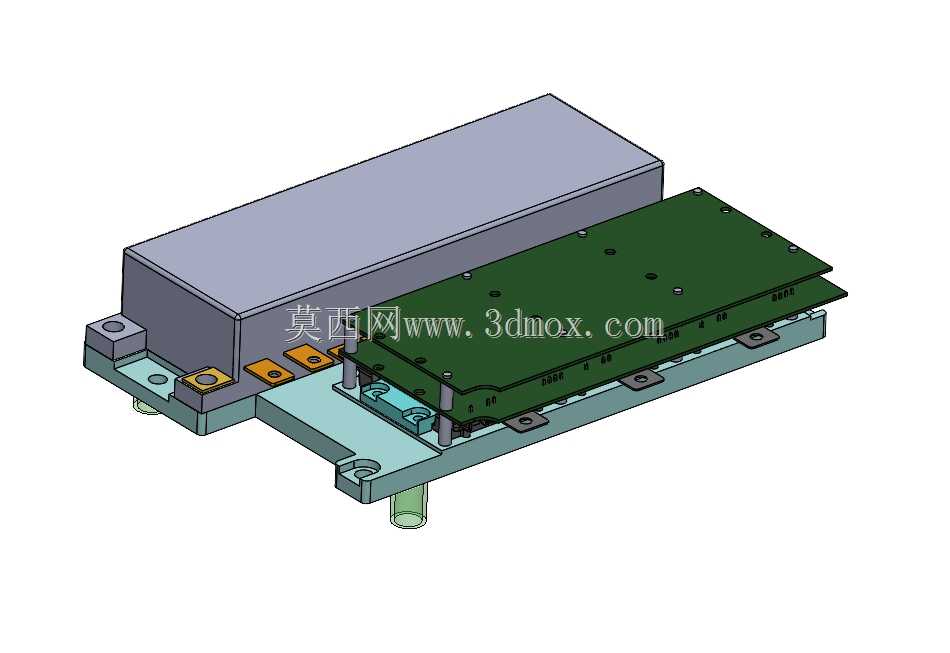

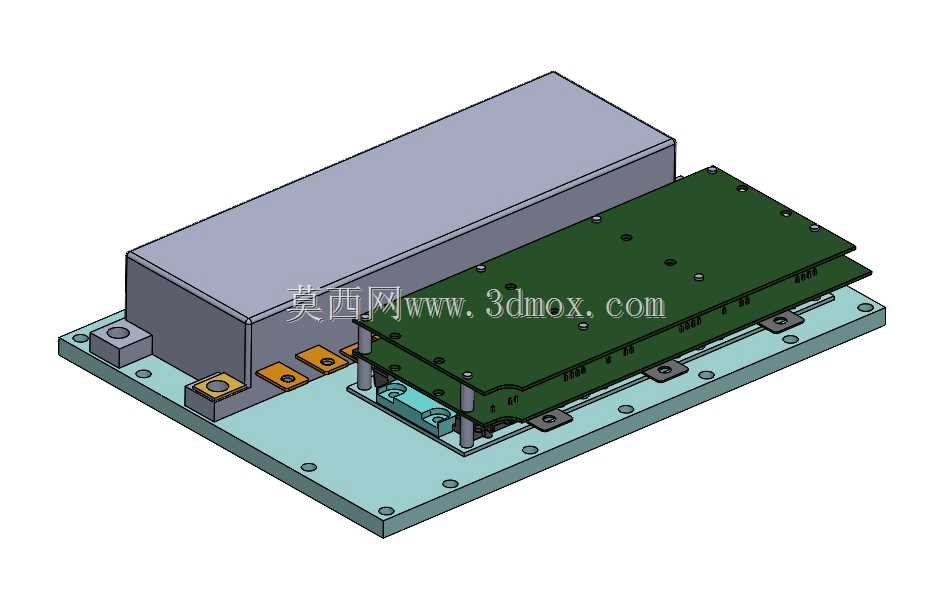

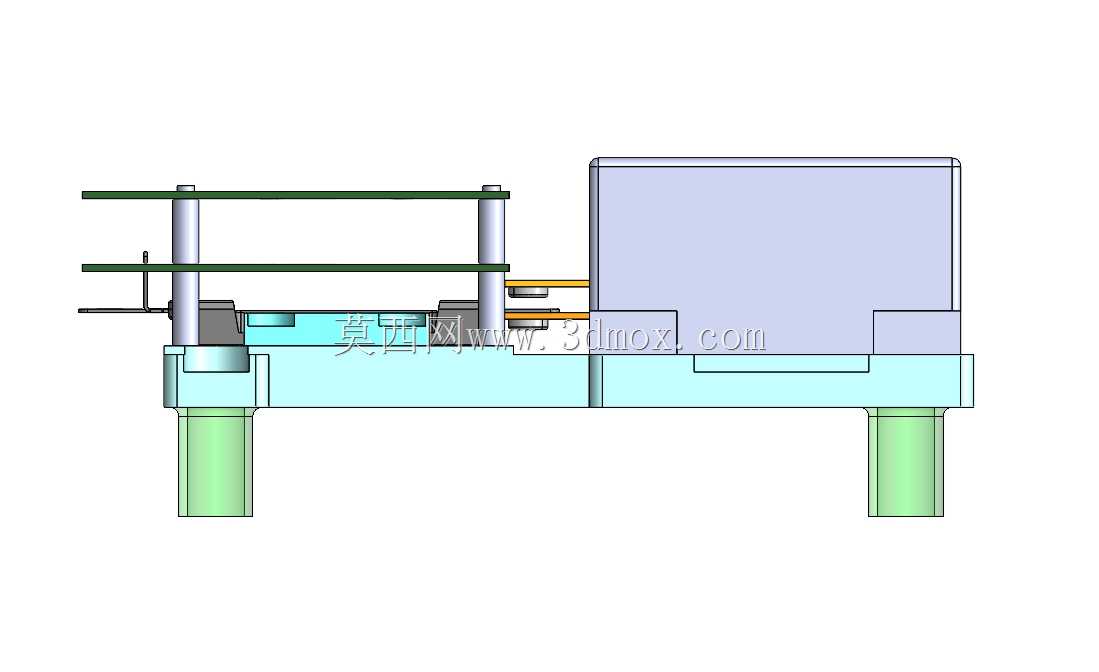

　　控制板部分采用卧式叠装在功率模块上方，板卡与功率模块之间预留了足够的绝缘爬电距离，满足高压电气设备的安规要求，板卡固定采用绝缘衬套隔离，避免功率回路的干扰串入控制信号链路。从安装边界来看，整套组件的外形轮廓做了规整化处理，无突出的异形结构，在设备舱内布置时可紧贴舱壁安装，最大化利用舱内空间，散热结构的进出风/进出液方向统一朝向设备维护侧，方便后期运维时的散热通道清理，组件的整体高度控制在常规工业插箱的高度限制范围内，可直接适配标准19英寸插箱的安装空间，不需要额外做结构改造。在设计细节上，散热结构与功率器件、电容的贴合面都做了平面度处理，平面度公差控制在0.02mm以内，保证导热介质填充时不会出现空隙，降低界面热阻，安装紧固件的排布按照应力均匀分布的原则设置，避免锁紧时散热基板出现翘曲，影响贴合效果。两类散热结构之间设置了隔热隔断槽，进一步阻断热量在散热基板内部的横向传导，保证两个散热区域的温度场互不干扰，电容安装位还预留了温度传感器的安装槽，可实时监测电容工作温度，配合整机的温控策略调整散热功率，在保证散热效果的同时降低散热系统的能耗。

　　这套结构的设计思路跳开了传统逆变器散热“一块基板盖全舱”的惯性逻辑，针对不同发热器件的热特性做差异化的散热匹配，在不显著增加整体体积和重量的前提下，把核心器件的工作温度控制在合理区间，既提升了整机的长期运行可靠性，也给高功率密度电力电子设备的结构设计提供了可参考的实现路径，在三维建模过程中，所有安装配合面的公差、电气间隙、爬电距离都严格遵循电力电子设备的相关设计规范，模型的装配层级清晰，可直接用于后续的结构仿真、热仿真验证，也可作为同类产品开发的结构参考模板，帮助设计人员快速完成方案阶段的布局评估，减少前期方案迭代的时间成本。
