三角星型连接固定支座结构设计

　　日常做非标设备结构设计时，这类三角分布的连接支座是很常见的构件，很多人刚接触建模时容易忽略安装边界的校核，最后出加工件才发现装配干涉。先从实际应用场景说，这类支座大多用在需要三点稳定支撑的设备连接位置，比如小型立式泵体的机架连接、轻型传动组件的过渡安装、检测设备的台面支撑脚，三点支撑的结构天生自带平面自稳特性，不需要额外配调整垫就能抵消安装基面的小范围平面度误差，比四点支撑的支座对安装基面的公差要求低不少，在小型轻量化设备里用得非常多。

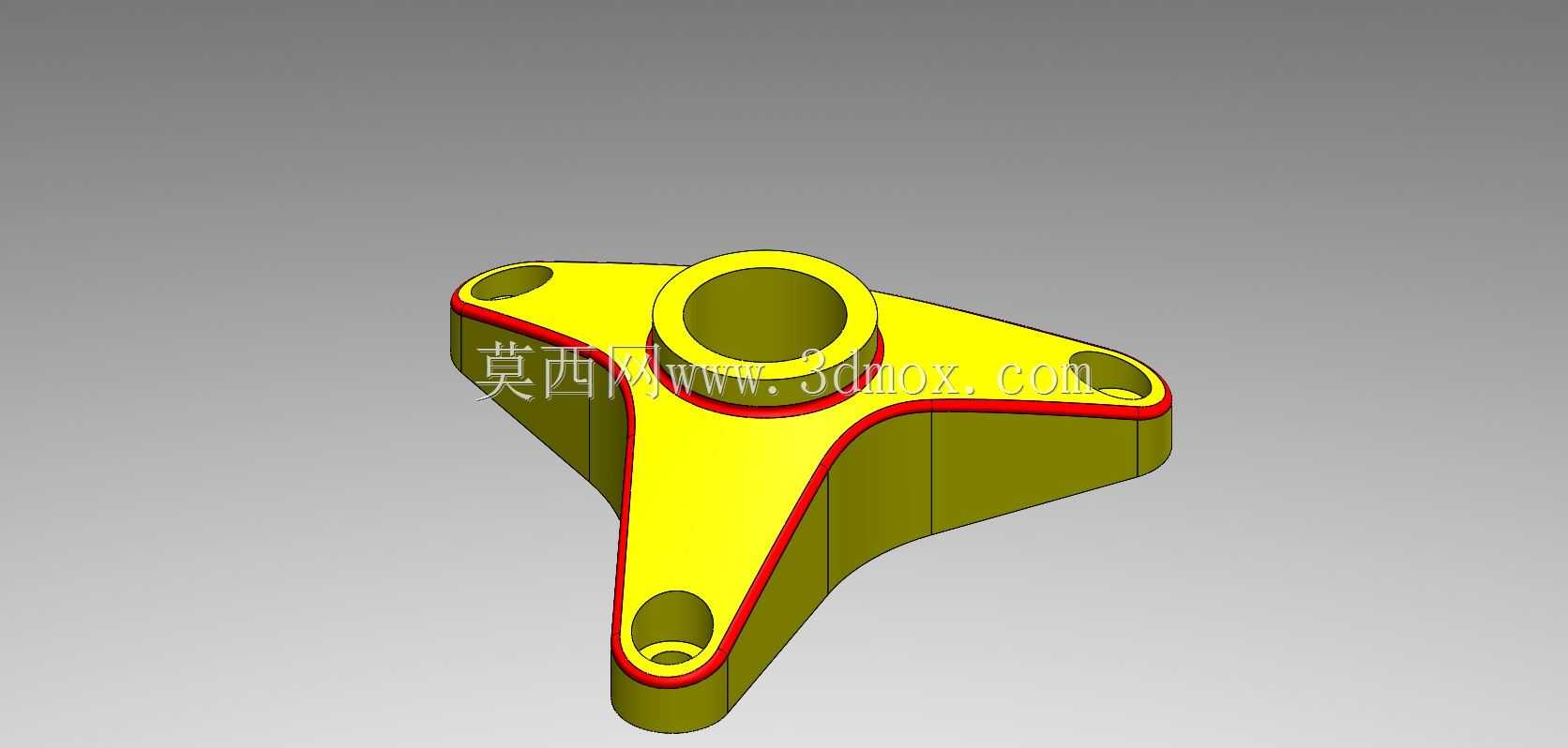

　　从功能特性来看，这个构件的核心作用是实现垂直方向的轴类部件与下方安装基面的刚性连接，中心的凸台通孔是用来穿装定位轴或者紧固螺栓的，三个支臂末端的沉孔是安装固定孔，沉孔设计可以让螺栓头完全埋入构件表面，不会突出支臂平面造成后续装配的干涉，支臂边缘做的红色封边其实是建模时做的圆角强化示意，实际加工中这个位置是应力集中的高发区，做R角过渡能大幅降低支臂受交变载荷时的开裂风险。很多新手建模时容易把三个支臂的安装孔做成等直径通孔，忽略沉头深度的校核，实际装配时螺栓长度选短了压不紧，选长了会顶到下方安装面，反而造成固定失效。

　　设计思路上，这类三角支座首先要确定中心安装凸台的高度，这个高度不是随便定的，要匹配被连接件的轴伸长度，保证中心孔穿装后，被连接件的端面能完全贴合凸台的上端面，避免出现悬臂受力的情况。三个支臂的伸展角度严格按120度均分，这个角度分布能让每个固定点承受的载荷均匀分配，不会出现某一个支臂受力过大的情况。支臂的截面做了等厚度设计，同时从中心凸台往末端逐渐收窄，这种变宽度的设计是在保证结构强度的前提下尽可能减少材料用量，降低构件自重，毕竟在小型轻量化设备里，每一个连接件的自重都会影响整体设备的便携性和动平衡表现。

　　再说到外形尺寸与安装边界，中心凸台的外径要比中心通孔大出至少1.5倍的螺栓直径，这样凸台的侧壁才有足够的厚度承受紧固时的挤压力，不会出现凸台胀裂的问题。三个支臂末端的安装孔中心到构件中心的距离，要根据下方安装基面的固定孔位来匹配，同时要预留出扳手的操作空间，不能让支臂的侧壁贴到螺栓六角头的位置，不然打扭矩的时候扳手放不进去。支臂的下表面是完全平整的安装基准面，加工时这个面的平面度要控制在0.1mm以内，不然固定到安装基面上会出现翘曲，紧固螺栓的时候会给构件带来额外的内应力，长时间受振动载荷容易出现疲劳断裂。另外中心凸台的内孔公差要根据配合类型选，如果是定位配合就选H7公差，如果只是穿装螺栓就可以放宽到H12，没必要所有孔都做高精度，不然会徒增加工成本。

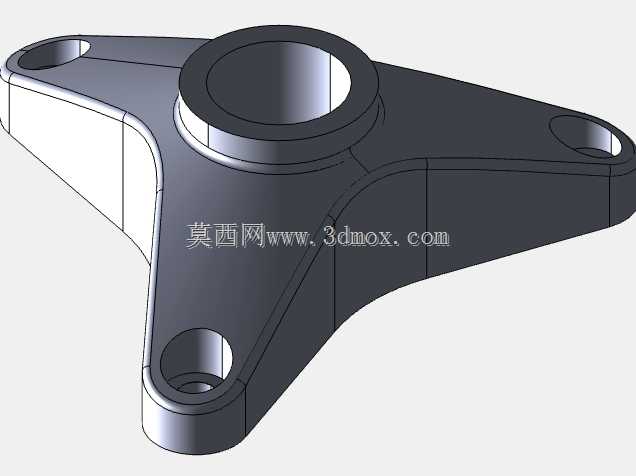

　　实际建模练习的时候，很多人会直接拉伸凸台再切孔，忽略了支臂和中心凸台连接位置的过渡圆角，这个位置如果做直角连接，应力集中系数会是圆角过渡的3倍以上，设备运行时受振动很容易在这个位置萌生裂纹。还有支臂上下表面的边缘也要做小倒角，去除加工毛刺，避免装配时割伤操作人员，也能减少涂层喷涂时的流挂问题。这类构件虽然结构简单，但里面涉及到的载荷分配、安装公差、加工工艺性的考量一点不少，是SolidWorks基础建模练习里非常典型的案例，练熟这类构件的建模逻辑，后续做复杂的连接支座时就能避开很多常见的设计误区。
