XYZ笛卡尔坐标基准轴三维设计作品

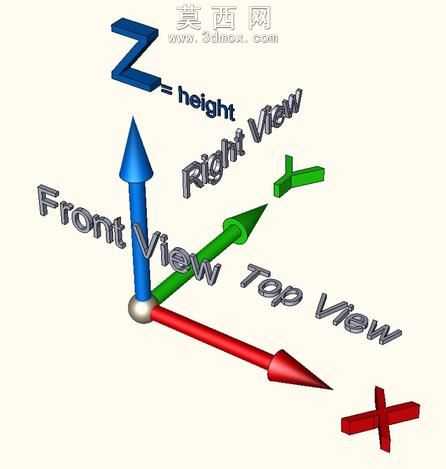

本作品为XYZ笛卡尔坐标基准轴三维建模成果，整体采用右手坐标系规范进行结构搭建，建模过程中严格遵循机械设计装配基准的统一约定，从坐标原点的基准定位出发，分别构建X、Y、Z三个轴向的指示结构。三个轴向采用差异化的色彩与形态设计进行区分：X轴采用红色箭头造型，对应前视方向的水平基准；Y轴采用绿色箭头造型，对应俯视方向的水平基准；Z轴采用蓝色箭头造型，对应高度方向的垂直基准，原点位置采用银色金属质感球体作为三个轴向的交汇基准，清晰标识坐标零点位置。建模阶段对各轴向的尺寸比例进行了严谨校准，确保三个轴向互相垂直的角度公差控制在机械设计允许的基准误差范围内，箭头造型采用流线型过渡设计，既保证视觉辨识度，也符合三维建模中基准标识的通用规范。材质渲染环节针对不同部件匹配对应材质属性：三个轴向的箭身部分采用哑光工程塑料质感，箭头尖端做轻微高光处理强化指向性，原点球体赋予抛光金属材质提升视觉焦点，配套的十字定位标识采用与X轴一致的红色哑光材质，与整体配色体系保持统一。设计思路围绕多工程师协同设计的装配兼容性需求展开，通过标准化的XYZ笛卡尔轴定位约定，让同一项目下的半成品、组件在装配、数控加工环节无需额外旋转调整组件方位，明确Z轴对应高度方向、XY平面对应平面基准的规则，让所有组件的中线、对称线朝向统一方向，大幅降低多人员协作时的装配对位误差，提升CAD与CAM平台之间的数据交互兼容性，可作为机械设计、数控加工场景下的装配定位基准参考模型，也可作为三维建模教学中坐标系认知的演示素材，帮助使用者快速理解三维空间的坐标定位逻辑，掌握多软件协同设计时的基准统一方法。
