微型电动隔膜泵结构设计

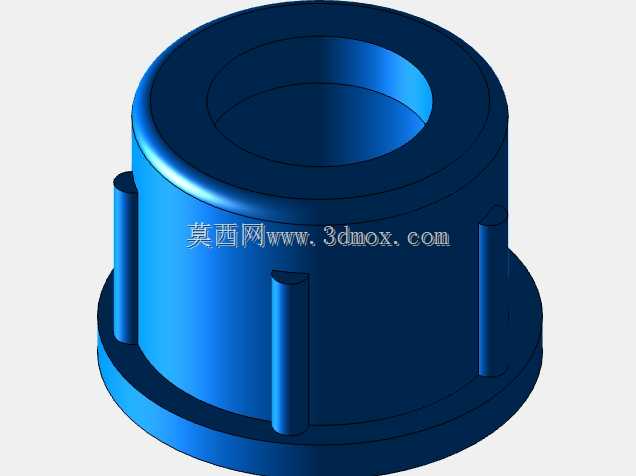

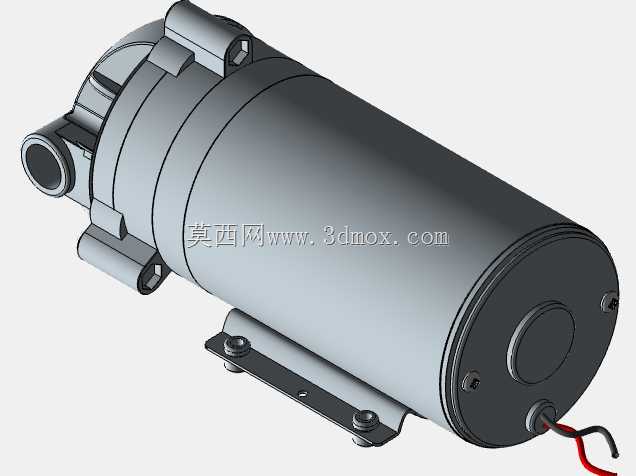

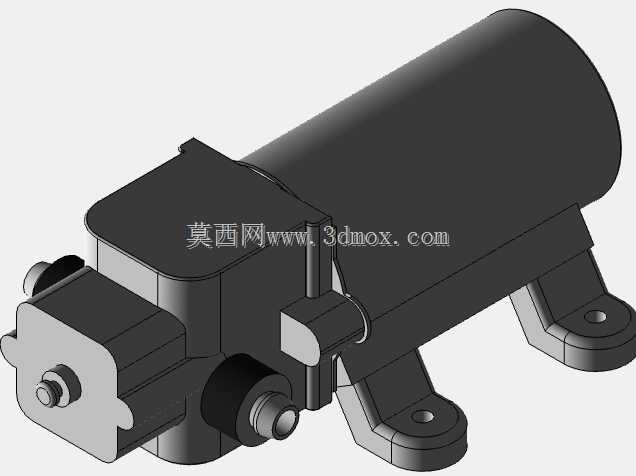

　　这款微型电动隔膜泵的三维结构，核心面向小流量流体输送场景做适配，在民用净水设备、小型化工试剂加注、车载喷淋系统、实验室流体循环回路里都能见到这类结构的身影，区别于大流量工业泵的厚重设计，它的整体结构走紧凑集成路线，把驱动电机、隔膜腔体、进出液接口、安装基座全部整合在同一条轴线上，尽可能压缩横向占用空间，适配安装空间局促的小型设备内部布局。从结构拆解逻辑来看，驱动段采用直流有刷电机布局，动力输出端直接连接隔膜偏心传动机构，省去了额外的联轴器传动环节，既减少了传动过程中的功率损耗，也降低了整体结构的装配复杂度，电机外壳采用拉伸铝筒结构，表面做光滑氧化处理，既可以保证运行过程中的散热效率，也能避免长期接触潮湿环境出现壳体锈蚀。

　　泵头段的隔膜腔做了对称流道设计，进出液接口采用侧出式快插结构，接口内径匹配常规6-8mm流体软管，不需要额外做转接头加工就能直接完成管路对接，隔膜片采用嵌套式压合固定，替换维护时只需要拆开泵头端盖就能完成更换，不需要拆解整个电机段结构，日常维护的操作门槛很低。安装基座采用冲压钢板折弯成型，基座上预留两个长圆形安装孔，孔位间距适配多数小型设备的泵体安装预留位，长圆孔的设计可以抵消一部分安装面的加工公差，不需要在装配时反复调整孔位对齐度，基座和电机壳体之间通过两个减震橡胶垫连接，能够过滤电机运行时产生的高频振动，避免振动传递到安装主机上引发管路共振或者噪音问题。

　　从设计细节上看，电机尾部的出线位置做了橡胶护线套结构，导线引出方向垂直于电机轴线，避免设备内部布线时导线过度弯折出现线芯断裂，泵头和电机连接的位置做了密封胶圈槽，装配时嵌入O型密封圈就能阻断流体向电机段渗漏的路径，哪怕出现隔膜片意外破损的情况，输送的流体也不会直接灌入电机内部造成电路短路。实际选型参考时，这类结构的泵体通常适配低粘度、无硬质颗粒的流体输送，工作时依靠隔膜往复形变改变腔体容积完成流体吸入和增压，不会出现叶轮泵的流体剪切问题，也不会像柱塞泵那样存在动密封磨损泄漏的隐患，输送有轻微腐蚀性的弱酸弱碱试剂时，只需要更换对应耐腐材质的隔膜片和泵头密封件就能适配，不需要改动整体安装尺寸。

　　做三维结构建模时，偏心传动机构的运动间隙预留是重点，间隙过大会导致运行时出现撞击异响，间隙过小则会出现传动卡滞，增加电机的负载功耗，建模时需要给偏心轮和隔膜连杆之间预留0.1-0.15mm的配合间隙，同时保证隔膜片的往复行程在材料允许的形变范围内，避免长期运行出现隔膜疲劳撕裂。进出液接口的同轴度也需要在建模时做公差约束，保证和管路对接时不会出现偏斜导致的密封失效，安装基座的平面度需要控制在0.2mm以内，避免锁紧安装螺丝时出现电机壳体变形，导致内部转子扫膛影响使用寿命。整体结构没有采用复杂的异形曲面设计，所有零部件都适配常规机加工和冲压注塑工艺，量产时的零部件加工难度低，装配工序简单，不需要专用工装就能完成整机组装，很适合小批量设备配套的选型需求。
