异形曲面夹持定位机械构件

　　该构件属于工装夹具系统中的核心定位夹持部件，主要应用在中小批量零件的机加工装夹、自动化生产线工件定位工位、检测工装的工件承托环节，在铣削加工工位中，这类构件可直接作为工件侧向定位基准，配合压紧组件完成异形工件的六点定位约束，避免加工过程中工件出现窜动、振颤问题，在装配线工位上，它也可作为小型功能部件的安装基座，通过自身的曲面轮廓与被装配件的外圆、弧面结构实现无间隙贴合，减少装配对位的调整时间。

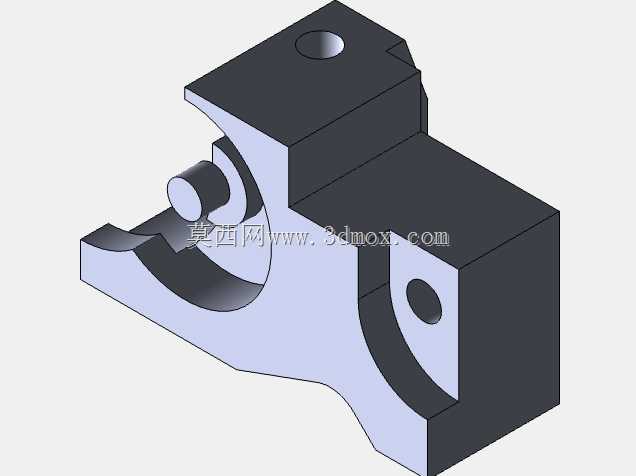

　　从结构设计逻辑来看，构件整体采用方块基体加异形夹持臂的组合构型，基体部分设置了两处同轴度要求较高的安装光孔，一处位于顶部凸台位置，用于穿装锁紧螺栓将整个构件固定在工装基板上，另一处位于侧立板位置，用于连接摆臂式压头，实现夹持动作的动力传递；夹持臂部分做了内凹圆弧曲面设计，曲面的弧度与常见直径范围的轴类、套类零件外圆匹配，曲面边缘做了15度倒角导向，方便工件快速放入夹持位，不会出现卡滞、刮伤工件表面的问题。

　　在安装边界方面，构件的底部为全平面设计，平面度公差控制在0.02mm以内，可直接贴合在标准T型槽工装板、铝型材工作台面上，不需要额外加工调整垫；整体外轮廓的长宽高比例适配常规小型工装的安装空间，不会与周边的送料机构、检测探头产生运动干涉，顶部凸台的高度经过优化，既保证了安装螺栓的旋合长度足够，又不会超出工装的整体安全防护高度。设计过程中重点考虑了夹持受力的分布，夹持臂与基体的连接位置做了加厚过渡处理，避免长期受夹持反力出现根部断裂问题，内凹曲面的粗糙度要求达到Ra1.6，保证与工件接触时的摩擦力稳定，同时减少工件表面的压痕；两处安装孔的位置度公差控制在0.05mm以内，保证构件安装到工装基板后，夹持中心的位置偏差在允许范围内，不需要反复调整定位精度。

　　这类构件在实际使用中，可根据被夹持工件的直径更换不同曲面弧度的同系列构件，安装孔位保持统一标准，实现快换功能，在多品种小批量的柔性生产场景中，能够大幅减少工装更换的调试时间，降低工装制造成本；同时构件的整体结构没有复杂的内部型腔，常规的铣削设备即可完成加工，材料选用45号钢调质处理后，表面做发黑防锈处理，兼顾了结构强度和使用耐久性，在频繁装夹的工况下，夹持曲面的磨损量可控制在长期使用允许范围内，不需要频繁更换备件。
