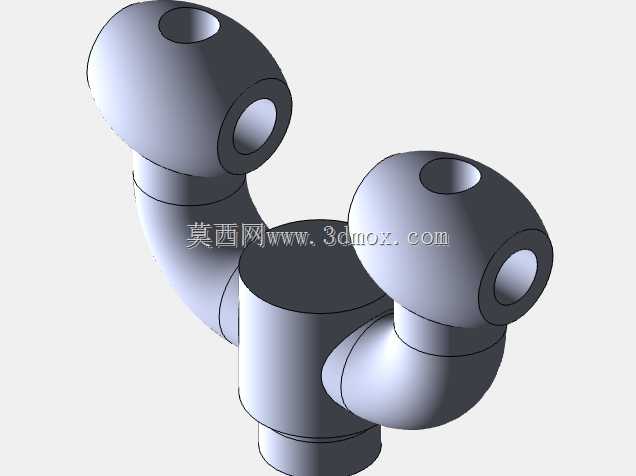

双出口弯接式流体管路分流接头结构

　　在流体输送系统的管路布设场景中，这类双出口弯接式分流接头是管路改向、介质分流环节的核心连接件，日常在民用给排水、低压气动回路、小型液压支路、化工试验管路等场景都有广泛应用，主要作用是将单路输入的流体介质按照布设需求分成两个对称输出的支路，同时通过弯弧结构完成管路走向的调整，避免直角接头带来的介质流阻陡增问题。从结构设计逻辑来看，接头底部为标准圆柱外连接段，可直接对接对应通径的硬管、软管或者设备预留接口，连接段的长度经过适配性设计，既能够保证插入管路后的密封接触长度足够，避免介质渗漏，也不会因为插入段过长导致管路内部流道被过度占用，影响整体通流效率。

　　中部的圆柱基座是整个接头的受力核心，两个弯臂从基座侧上方对称延伸而出，弯臂整体采用大曲率圆弧过渡，没有尖锐的转角结构，这种设计一方面能够降低流体在转向过程中的局部阻力，减少介质输送过程中的压力损失，对于粘度较高的流体输送场景，这种圆弧过渡还能避免介质在转角处滞留堆积，降低管路堵塞的风险；另一方面，圆弧过渡的结构也能有效降低接头在承压时的应力集中系数，相比直角焊接或者拼接的分流结构，一体成型的弯弧结构在长期承受管路压力波动、水锤冲击时，结构强度冗余更高，不容易出现转角处开裂的问题。

　　两个输出端的接口结构与底部输入端保持通径一致，接口处预留了密封件安装的台阶位，可以适配O型圈、平垫等不同形式的密封件，满足不同压力等级、不同介质特性的管路密封需求。从安装边界来看，接头整体的外轮廓尺寸经过紧凑化设计，两个输出端的中心距、弯臂的外伸长度都控制在合理范围内，在狭小的设备内部管路空间、密集排布的管路集群中安装时，不会和周边的管路、结构件产生干涉，安装时只需要对准接口轴线完成紧固即可，不需要额外的焊接、粘接工序，拆装维护的效率更高。

　　设计过程中针对接头的壁厚做了梯度优化，基座位置因为要承受两个支路的介质反作用力，壁厚做了适当加厚，弯臂位置随着远离基座，壁厚按照应力分布规律逐步做了减薄处理，既保证了整体结构的承压能力，也尽可能控制了接头的整体重量，降低材料成本。这类接头在实际选型使用时，需要匹配对应管路的通径、介质类型、工作压力范围，其一体成型的结构相比多件拼接的分流接头，泄漏点更少，长期使用的可靠性更高，在低压流体输送场景中能够替代传统的三通加弯头的组合方案，减少管路连接点的数量，降低整体管路系统的故障概率。建模过程中对弯臂的曲率做了多次调整，既保证流道的顺滑，也兼顾了外形的紧凑性，所有连接位置的过渡圆角都按照机械加工的工艺要求做了适配，不管是采用金属切削加工、注塑成型还是铸造成型，都能够顺利完成生产，不需要额外的特殊工艺处理，接口的尺寸公差按照通用管路连接件的标准公差带设置，能够和市面上标准通径的管路、密封件实现通用互换，不需要单独定制配套配件。
