带底座单柄旋转式锁止操作构件

　　这款带底座的单柄旋转操作构件，在工业柜体、小型设备舱门、检具工装的快开锁紧场景中应用十分广泛，日常接触到的中小型设备检修门、试验箱侧盖、工装夹具的快速锁止位，都能见到这类结构的身影，它的核心作用是通过单手柄的旋转动作，完成锁舌的伸缩或者压紧块的位移，实现门板与框架之间的快速锁紧与解锁，相比传统的螺栓紧固、搭扣锁合结构，操作步骤更少，开启闭合的效率更高，不需要额外借助工具，徒手就能完成操作，在需要频繁开启检修的设备点位上，能大幅降低操作人员的动作成本。

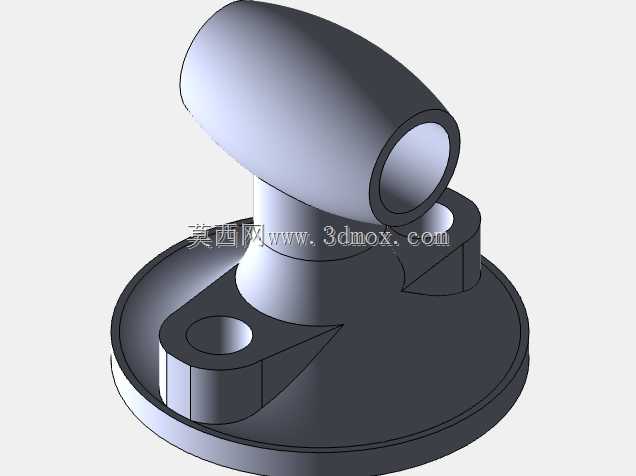

　　从结构设计来看，整个构件分为三个核心部分，底部的圆形安装法兰、中间的支撑立柱、顶部的椭球形操作手柄，底部法兰做了两个对称的沉头安装孔，安装时可以使用内六角圆柱头螺钉穿过沉孔，将整个构件固定在门板或者安装基板上，沉孔的设计可以让螺钉头部完全没入法兰表面，不会突出平面造成剐蹭，也能避免螺钉长期外露出现锈蚀卡死的问题。法兰与立柱之间做了三角形的加强筋结构，两个加强筋分别对应两个安装孔的位置，将立柱承受的操作扭矩直接传递到安装点位，避免长期承受扭转力矩后立柱根部出现应力断裂，很多同类型的操作件容易忽略这个加强结构，在频繁大力操作后，立柱和底座连接的位置容易出现裂纹，这款结构的筋位厚度做了渐变处理，靠近立柱的位置厚度更大，向法兰边缘逐渐收薄，既保证了结构强度，也不会过多增加整体的重量。

　　中间的支撑立柱做了变径设计，靠近底座的位置直径更大，向上承接手柄的位置直径收窄，和手柄的旋转内腔形成配合，手柄可以绕立柱的轴线做90度范围的旋转，旋转的两个极限位置分别对应锁紧和解锁状态，手柄侧面做了一个定位凸台，和立柱上的限位槽配合，旋转到极限位置时会有明显的到位触感，操作人员不需要目视确认，仅凭手感就能判断是否锁止到位，避免出现虚锁的情况。顶部的操作手柄采用椭球形的流线设计，没有尖锐的棱角，操作人员握持的时候手掌受力均匀，即使戴着手套操作也能稳稳发力，不会出现打滑的情况，手柄的内腔和立柱配合的位置做了衬套安装位，可以镶嵌尼龙或者铜质衬套，降低旋转过程中的磨损，延长构件的使用寿命，长期频繁旋转也不会出现松旷晃动感。

　　从安装边界来看，底部法兰的直径适配常规的30-50mm安装预留位，两个安装孔的中心距按照通用五金件的标准间距设计，可以直接替换市面上同规格的老式旋转锁件，不需要重新在门板上打孔改位，整体的高度控制在合理范围，安装后突出门板表面的高度不会影响周边其他构件的布置，在狭小的设备安装空间里也能适配。设计过程中还考虑了不同使用场景的适配性，整个构件的外露边缘都做了R角倒钝处理，没有锋利的飞边，操作人员日常操作的时候不会被划伤，底座法兰的底面做了0.1mm深度的凹槽，可以镶嵌橡胶密封垫片，在有防尘防水要求的设备上使用时，能够提升安装位置的密封性能，避免灰尘、水汽从安装孔的缝隙进入设备内部。这类操作构件在实际选型的时候，需要重点关注手柄的操作力矩和底座的连接强度，这款结构的受力路径经过优化，操作人员施加在手柄上的力会通过立柱直接传递到底座的安装螺钉上，不会在构件内部形成多余的应力集中，在额定的操作力矩下反复使用，也不会出现结构变形、手柄断裂的问题，相比薄钢板冲压成型的同类操作件，整体实心的结构刚性更好，在工业环境下长期使用的可靠性更高，适合用在有一定强度要求的锁止点位，不会因为轻微的磕碰就出现变形失效。
