气动集成式气歧管块三维结构设计

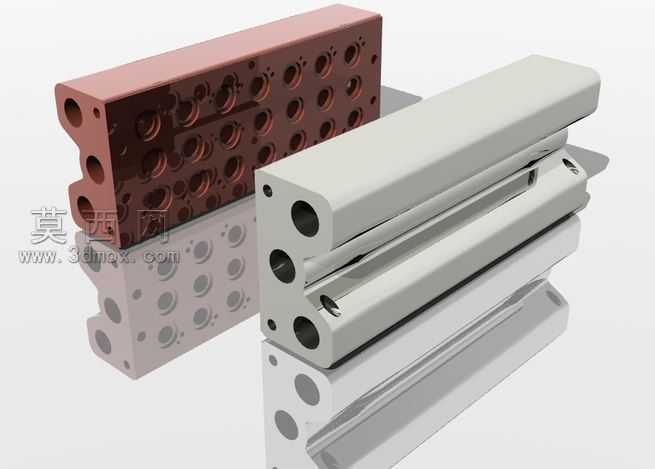

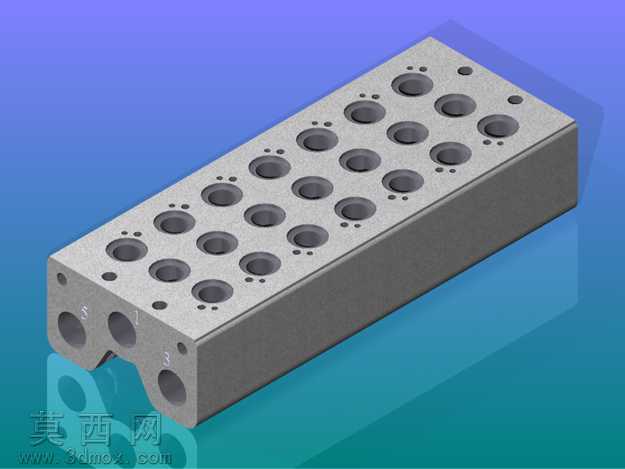

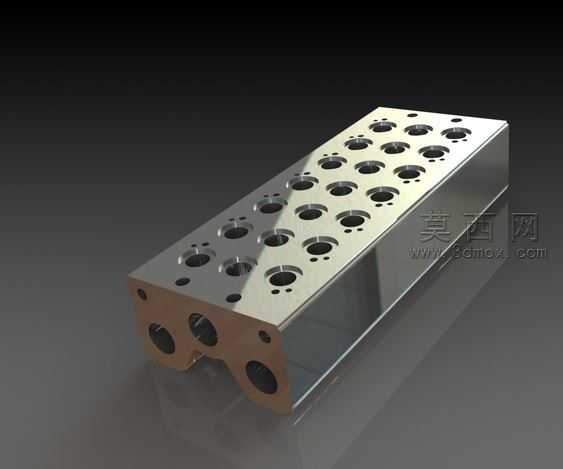

本作品为气动系统用集成式气歧管块三维建模成果，建模过程依托参数化三维设计软件完成，整体采用长方体块式集成布局设计，摒弃传统管路零散连接的冗余结构，将多组气路通道集成于单一金属块体内部，大幅压缩气动回路的安装占用空间。建模阶段首先完成块体基准特征创建，精准定位顶面两排共二十个电磁阀安装孔位，每个安装孔周边对应设置密封槽定位结构与固定螺纹孔，保证电磁阀安装后的密封性能与连接强度；块体侧面设置两组主气路进出接口，内部通过正交分布的连通孔道实现各安装位气路的并联分配，所有孔道相交处均做圆角过渡处理，避免气路直角转折造成的压损过大问题，同时减少孔道加工时的应力集中风险。材质渲染阶段采用哑光金属银灰色材质模拟铝合金阳极氧化表面效果，还原工业气动阀块的真实质感，对所有孔口边缘做细微倒角渲染处理，体现精密机加工零件的工艺特征；渲染场景采用渐变深灰背景，搭配柔和侧方打光，清晰呈现块体表面的孔位排布规律与块体的立体轮廓，同时通过软阴影效果强化零件的厚重质感与精密属性。设计思路上遵循气动集成回路的标准化设计规范，参考博世力士乐系列气动阀岛的安装尺寸标准，保证各安装孔位的中心距、接口螺纹规格、孔道通径均符合行业通用安装要求，既可以满足多联电磁阀的集中安装需求，又能通过内部集成气路减少外接管路的接头数量，降低气动系统的泄漏风险，同时块体底部预留安装固定孔位，可直接固定于设备安装面板上，适配自动化生产设备的气动回路集成安装场景。建模过程中对所有孔道特征做参数化关联处理，可根据实际使用需求调整阀位数量、孔道通径与接口尺寸，具备良好的设计复用性，模型细节完整还原了真实阀块的所有结构特征，无结构缺失与特征错误，可直接用于气动系统装配验证、工程出图与加工参考。
