仿灯泡造型光传感器外壳结构设计

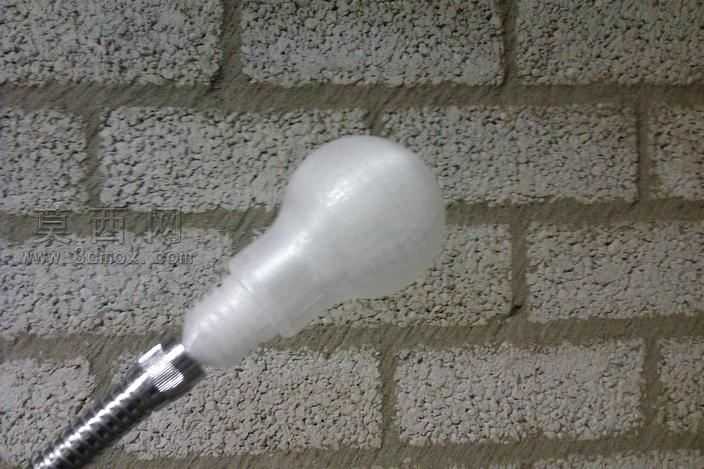

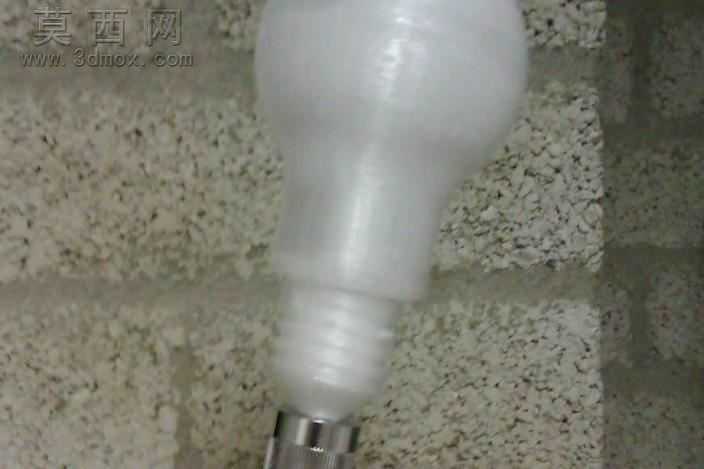

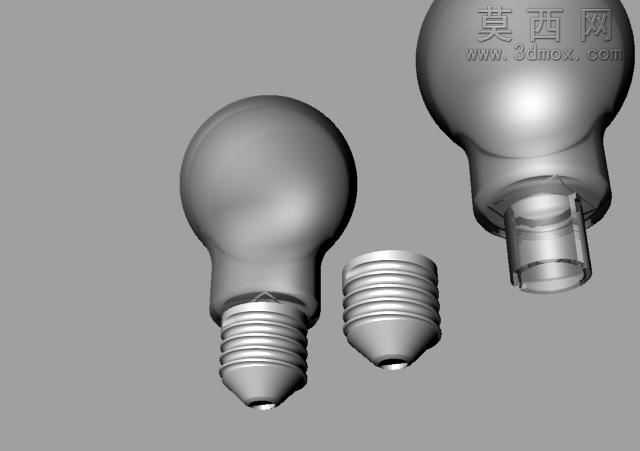

本作品为仿传统白炽灯泡造型的光传感器外壳三维设计，整体采用分体式结构规划，共包含球形透光外罩、螺纹连接底座、中部衔接套三个核心组成部件，在建模阶段依托三维软件的曲面建模功能完成球形外罩的顺滑曲面构建，通过旋转成型命令生成外罩的薄壁壳体结构，严格控制壳体壁厚均匀性，保障后续光信号穿透的一致性，避免壁厚不均导致的光线折射偏差问题。中部衔接套采用柱面配合结构设计，分别预留与外罩底部、螺纹底座的卡接定位槽位，建模过程中对配合公差进行了精细化参数设置，确保各部件组装后无松动错位，同时在衔接套侧壁预留了PCB板安装卡槽与走线孔位，适配内部光感元件、信号处理电路板的装配需求。螺纹底座部分复刻了标准螺口灯泡的螺纹结构，通过螺旋扫描命令生成连续的外螺纹牙型，可直接适配通用螺口灯座的安装尺寸，降低产品的现场安装适配成本，底座末端预留了线缆穿入孔与密封槽位，可搭配密封圈实现户外使用场景下的基础防护效果。材质渲染阶段，球形外罩赋予半透明磨砂PC材质效果，模拟漫透射光学特性，避免强光直射造成的传感器过曝问题，衔接套与螺纹底座赋予哑光阻燃ABS材质效果，还原工业塑料配件的真实质感，同时对螺纹牙型、卡接棱边等细节部位做了倒角处理，避免组装过程中的锐边划伤风险。整体设计思路围绕传感器的光学采集需求与安装通用性展开，在保留灯泡造型辨识度的同时，完全适配光传感器的内部元件布局与安装使用场景，各部件的拆分结构也方便后续开模生产时的模具拆分，减少注塑生产的倒扣结构，降低量产加工的难度与成本。
