电感式链探测传感器三维结构设计

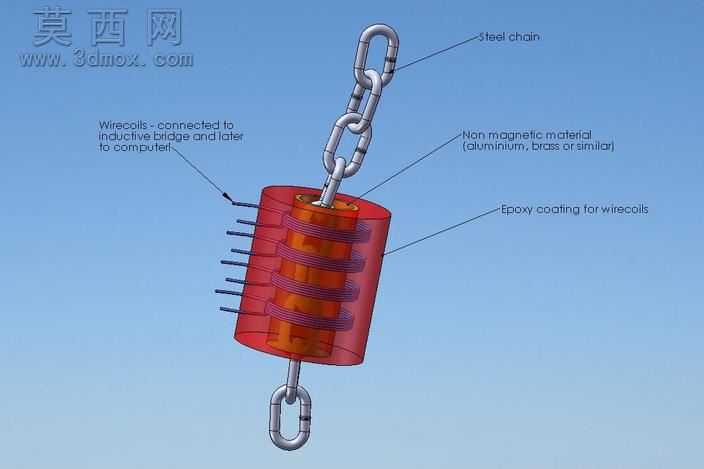

本作品为电感式链探测装置的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中先完成核心构件的基准定位，以装置中心轴线为全局基准，依次搭建上下连接钢链、内部线圈骨架、非磁性基体、线圈绕组、外层封装结构，各部件间的装配间隙、配合公差均按照实际检测器件的装配要求设定，保证结构逻辑符合实物生产的装配逻辑。材质渲染阶段针对不同构件做了区分设置：上下连接的钢链构件采用金属磨砂钢材质，调整金属粗糙度、反射参数还原钢制链条的哑光金属质感，链环间的接触位置做了细微的磨损质感处理，还原构件使用状态的真实观感；内部的非磁性基体采用铝/黄铜类非导磁金属材质，设置低反射、半哑光的金属漆面效果，区分于钢制链条的材质表现；线圈绕组部分采用漆包线的红棕色调材质，还原铜质漆包线外层绝缘漆的半光泽质感，每一圈线圈的排布都按照实际绕线逻辑做了等距阵列，避免出现穿模、排布错乱的问题；外层的环氧封装层采用半透明红色环氧树脂材质，调整材质透明度、折射参数，既可以透过封装层看到内部的线圈与基体结构，又能还原环氧灌封层的实体包裹质感，引线部分采用细径金属线材质，从线圈端部引出并标注连接走向，清晰展示接线逻辑。结构设计上，该探测装置依靠电感变化实现链条状态检测，四组绕组线圈对称排布在非磁性基体外侧，线圈引线连接后续电感桥接检测电路，当被检测链条靠近探测端时，线圈周围的磁场分布发生变化，通过电感量的偏移反馈链条的位置、形态、尺寸偏差，实现检测功能。建模过程中对线圈的绕制圈数、基体的壁厚、环氧层的包覆厚度都做了参数化设置，可根据实际检测场景的需求调整对应参数，适配不同规格链条的检测需求，整体模型结构完整，各部件的装配关系清晰，渲染效果直观展示了装置的内外构造，可用于检测原理演示、结构方案验证、非标检测器件开发参考等场景。
