带双铰接孔弯臂式连接支撑构件

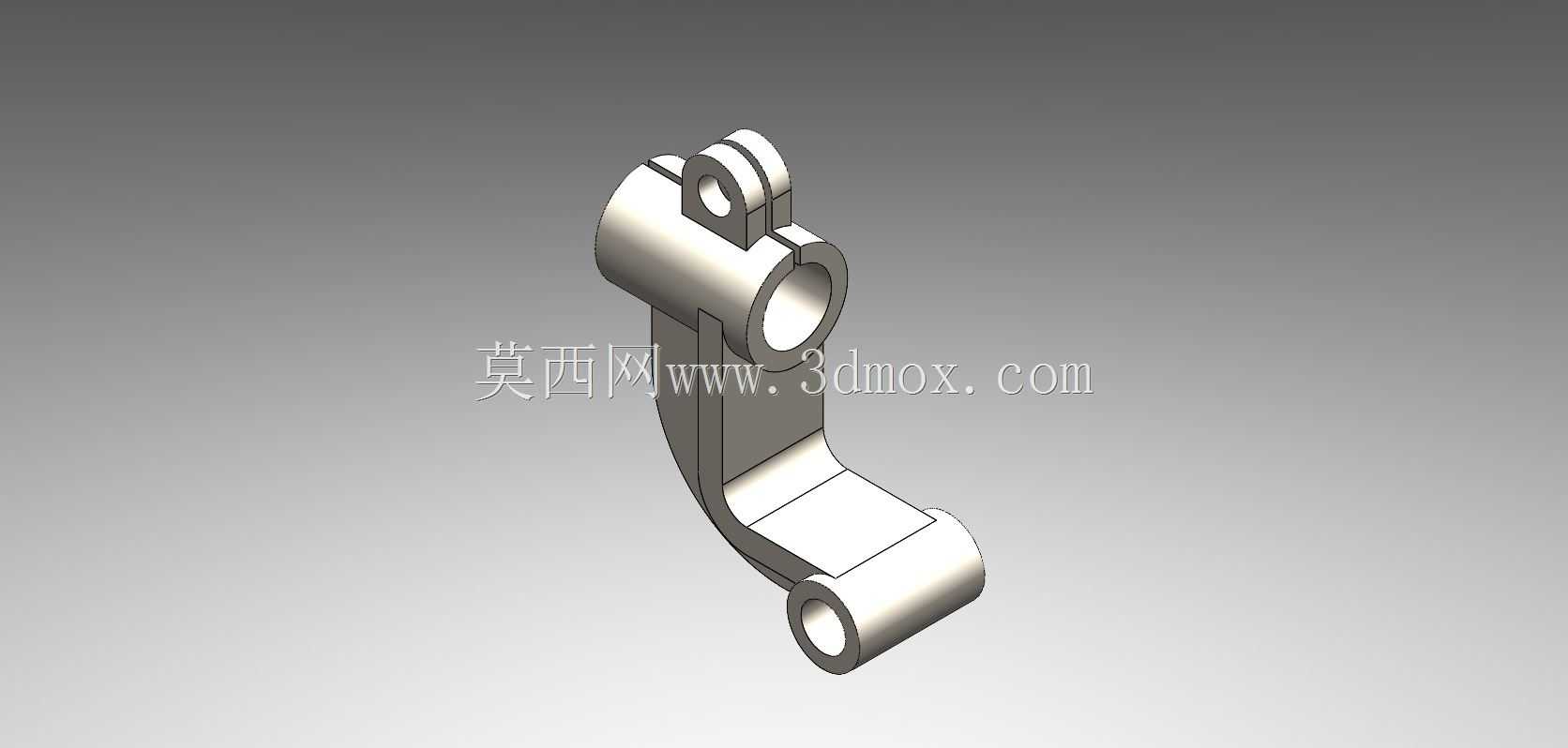

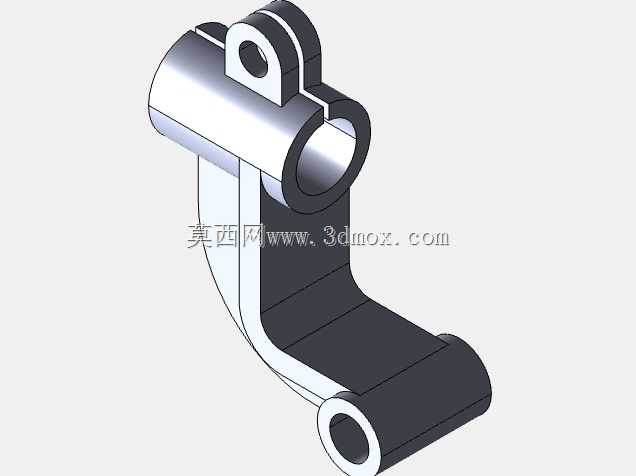

　　该弯臂式连接支撑构件属于机械传动与支撑系统中的常用铰接类零件，在各类轻工机械、输送设备、小型工装夹具的连杆机构中应用广泛，主要承担相邻两个运动部件之间的动力传递、运动轨迹约束以及相对位置支撑的作用，能够在两个存在固定回转中心的部件之间实现定角度范围内的摆动传动，避免运动过程中出现部件干涉、传动卡滞的问题。从结构设计来看，构件整体采用一体化弯臂构型，主体为等截面弧形过渡臂身，两端分别设置同轴度要求较高的铰接孔位，上端为带双耳凸台的铰接结构，凸台上预留的定位孔可用于穿装铰接销轴与固定端支座连接，下端为单筒式铰接套结构，内孔精度满足与配套销轴的间隙配合要求，能够保证铰接转动时的灵活性同时控制径向窜动量。

　　设计过程中针对臂身的受力路径做了优化，弧形过渡段全部采用大圆角平滑衔接，没有尖锐的应力集中棱角，在承受周期性摆动载荷时，能够有效降低拐角处的应力峰值，避免长期交变载荷下出现疲劳断裂的问题。上端双耳凸台的厚度与下端铰接套的长度经过匹配计算，保证两端连接后的受力面处于同一受力平面内，不会因为偏载导致销轴出现弯曲变形或者铰接孔出现偏磨的情况。从安装边界来看，上端双耳凸台的开档尺寸与配套支座的连接耳厚度适配，安装时可直接嵌入支座耳片之间，穿装销轴后加装开口销或者轴用挡圈即可完成轴向定位，不需要额外加工定位台阶；下端铰接套的外径尺寸与配套摆杆的连接槽宽度匹配，装配时可直接嵌入摆杆槽内，保证连接后两者的接触面贴合紧密，传动过程中不会出现冲击异响。

　　臂身的弯曲弧度经过运动仿真校核，在构件整个摆动行程范围内，臂身与周边相邻的固定部件、运动部件之间都预留了足够的安全间隙，不会在极限摆动位置出现剐蹭、碰撞的问题。零件的壁厚设计兼顾了轻量化与结构强度要求，铰接孔周边的壁厚做了局部加厚处理，因为铰接位置是应力集中的核心区域，加厚处理能够提升孔位的抗挤压能力，避免长期受销轴挤压出现孔位变形、失圆的问题；臂身中间段的壁厚在满足抗弯、抗扭强度要求的前提下做了适当减薄，能够降低零件整体重量，减少运动过程中的惯性冲击，提升机构运行的平稳性。

　　该类构件的加工通常采用模锻成型后再做机加工的工艺，铰接内孔需要经过镗削加工保证尺寸精度与表面粗糙度，配合面的粗糙度控制在Ra1.6-3.2之间，既能够减少转动过程中的摩擦阻力，也能保证铰接副的使用寿命，非配合面做喷丸或者氧化处理提升表面抗锈蚀能力。在实际选型应用中，需要根据机构的传动载荷、摆动角度范围匹配对应尺寸的构件，核实两端铰接孔的中心距是否满足机构运动轨迹的要求，同时确认铰接孔的直径与配套销轴的直径匹配，避免出现装配干涉或者传动间隙过大的问题。这类弯臂铰接构件相比直臂式连杆，能够在有限的安装空间内实现特殊轨迹的运动传递，适合安装空间紧凑、传动轨迹有特殊弯折要求的机构场景，在小型自动化设备的料仓启闭机构、输送线的挡料摆臂机构、工装夹具的压紧摆臂结构中都能见到这类构件的应用，其结构可靠性直接影响整个连杆机构的运行稳定性，设计时需要重点校核臂身的抗弯强度、铰接孔的挤压强度以及销轴的抗剪强度，保证在额定载荷下长期运行不会出现结构失效。
