齿轮泵泵体壳体结构三维设计

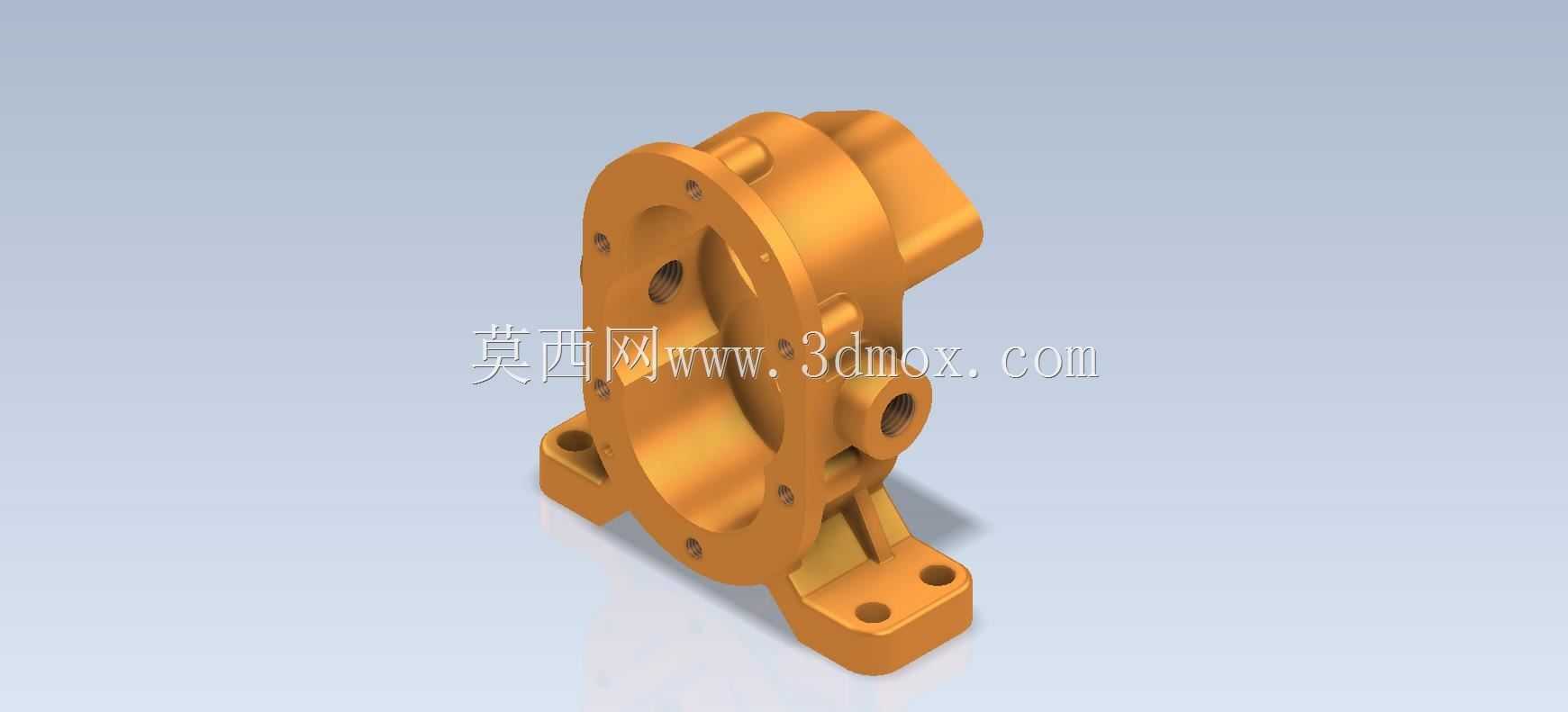

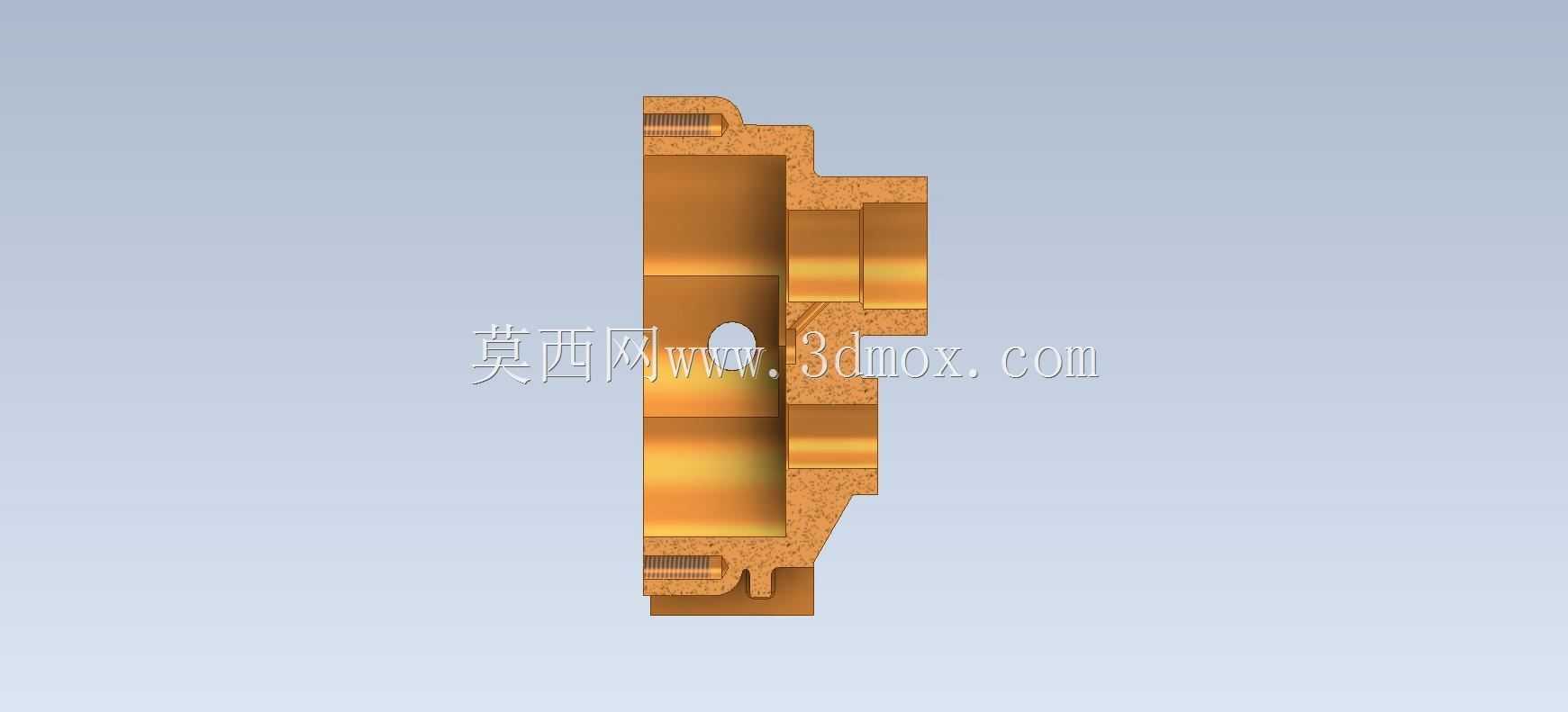

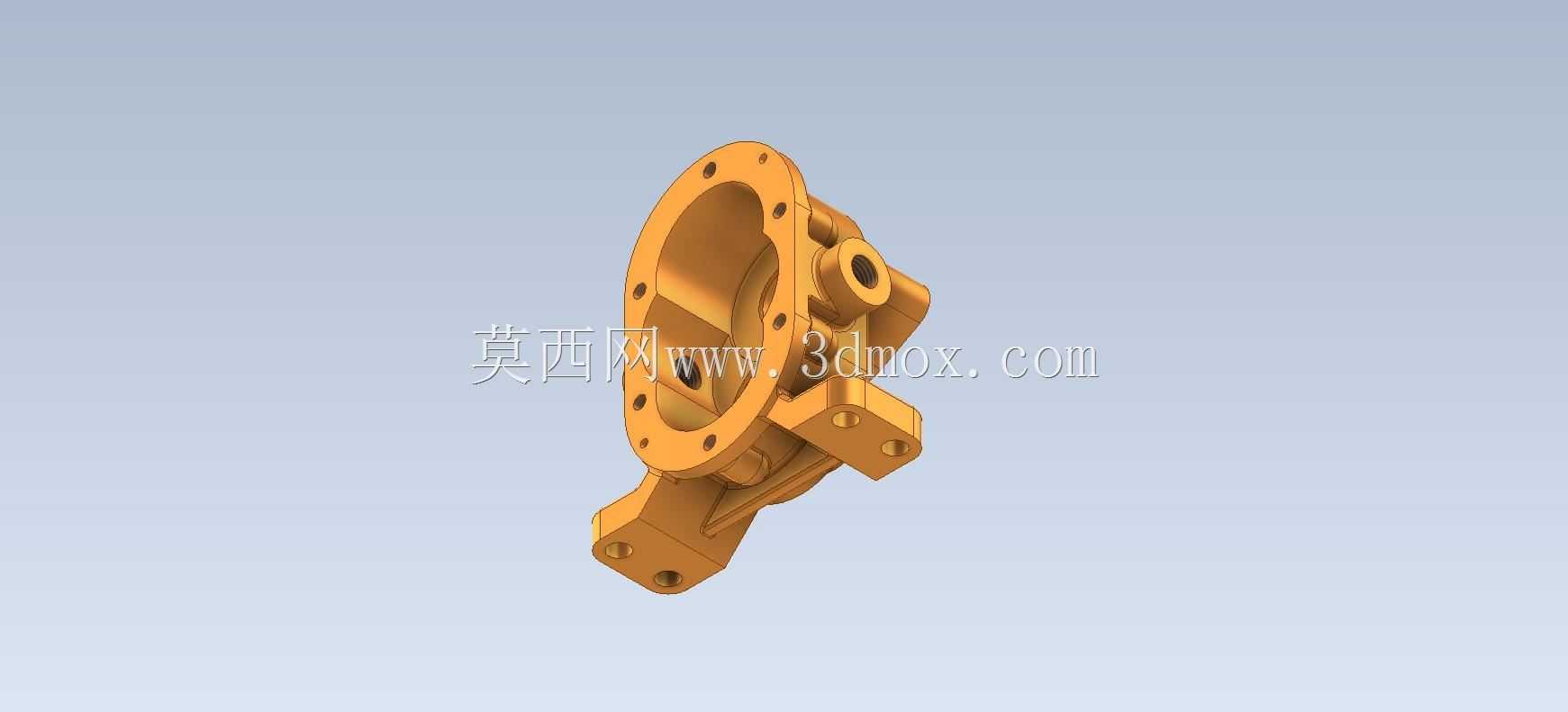

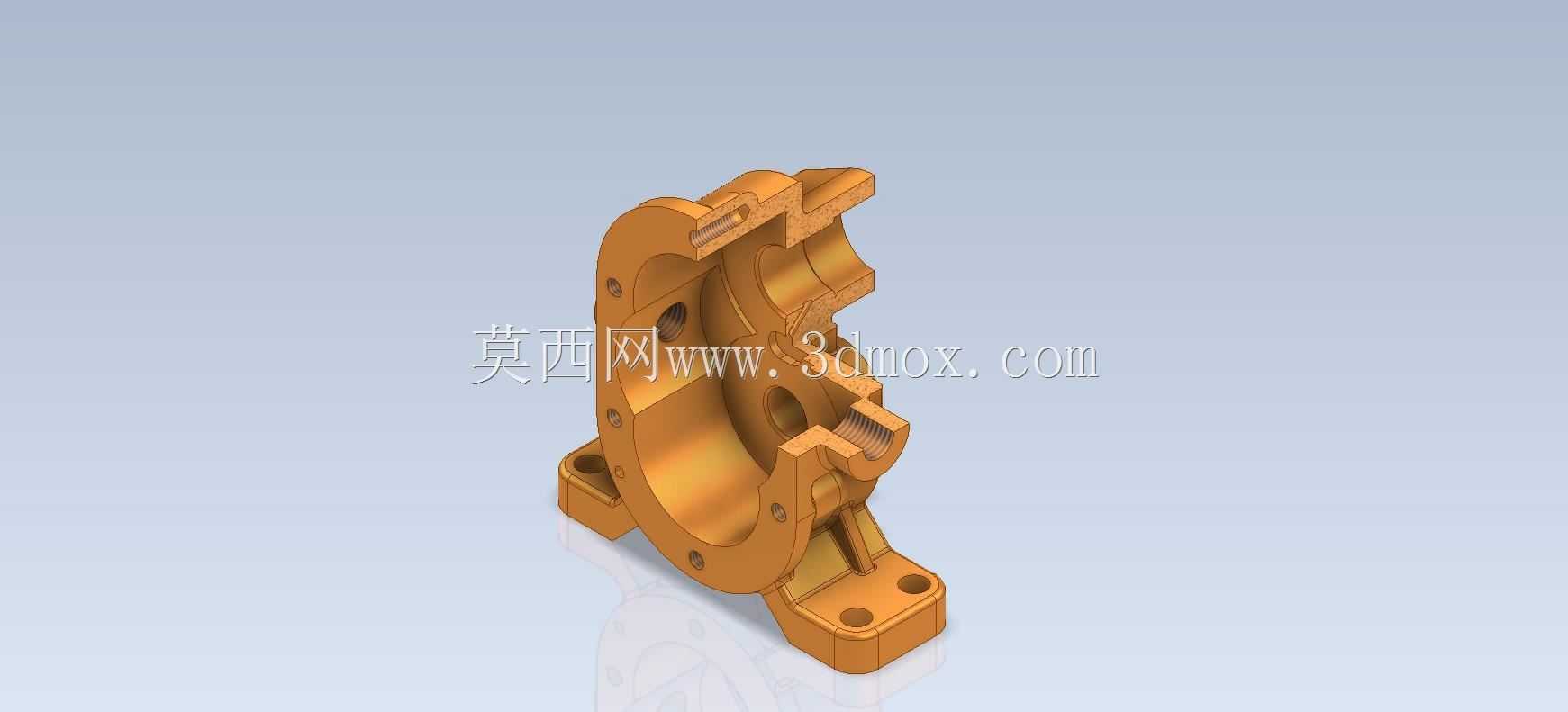

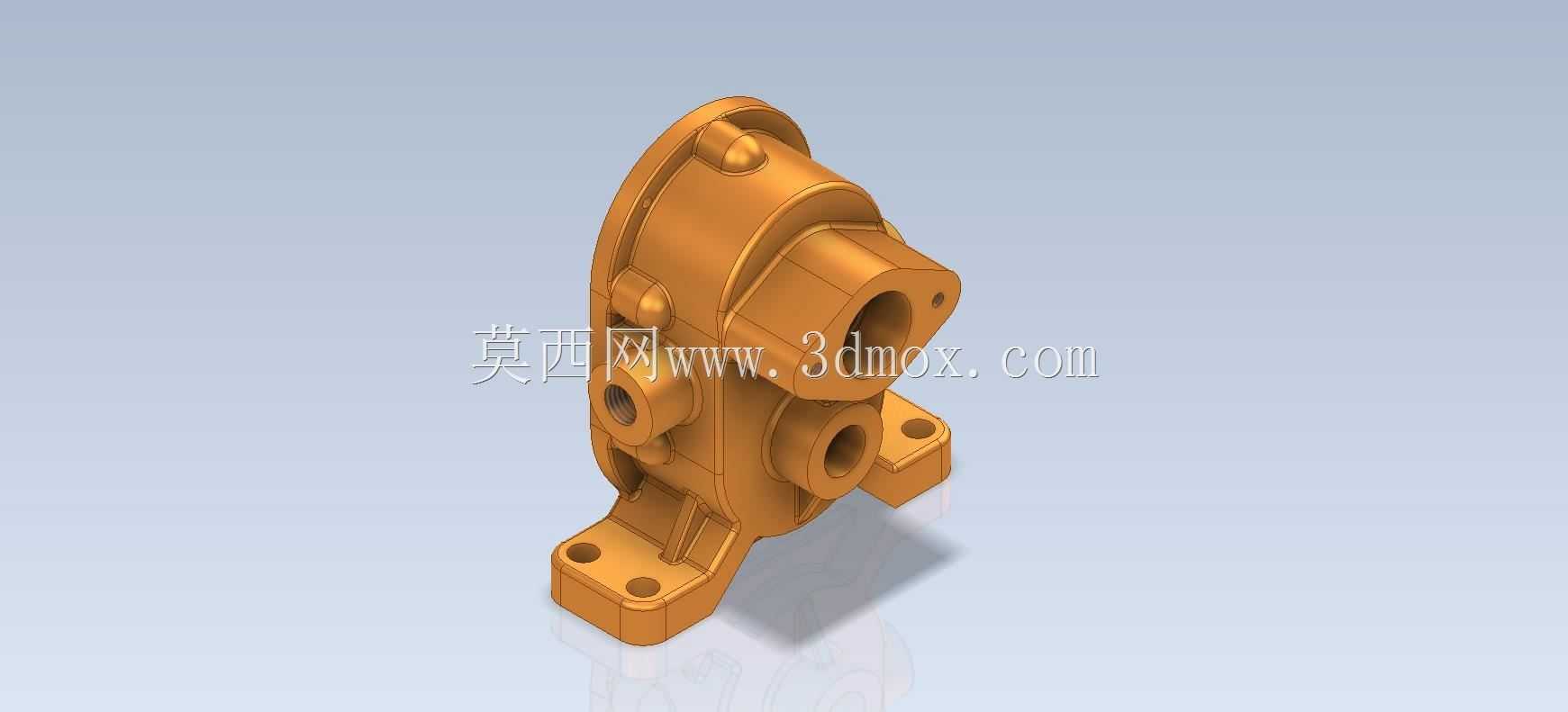

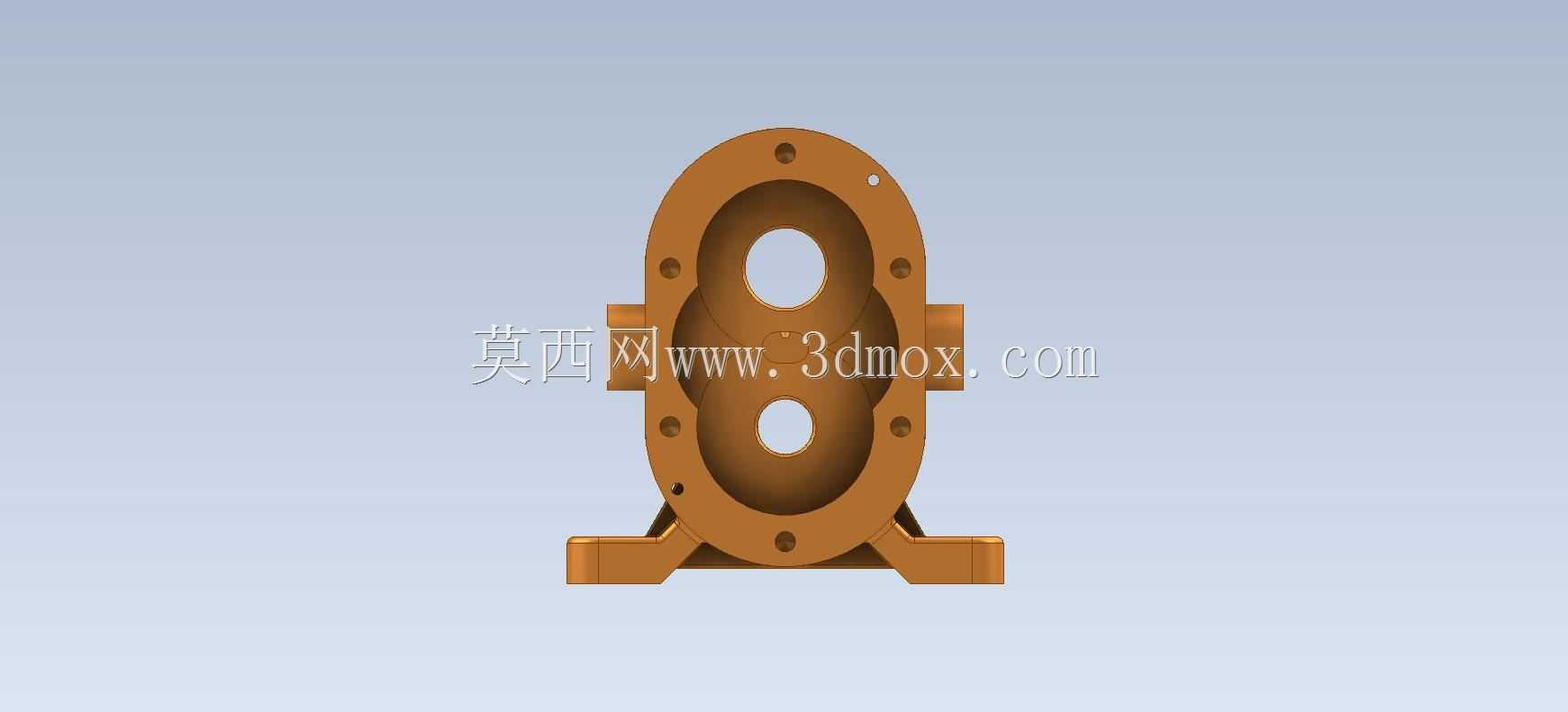

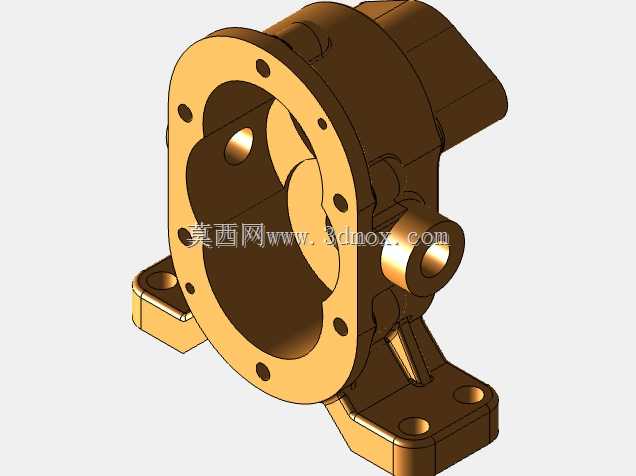

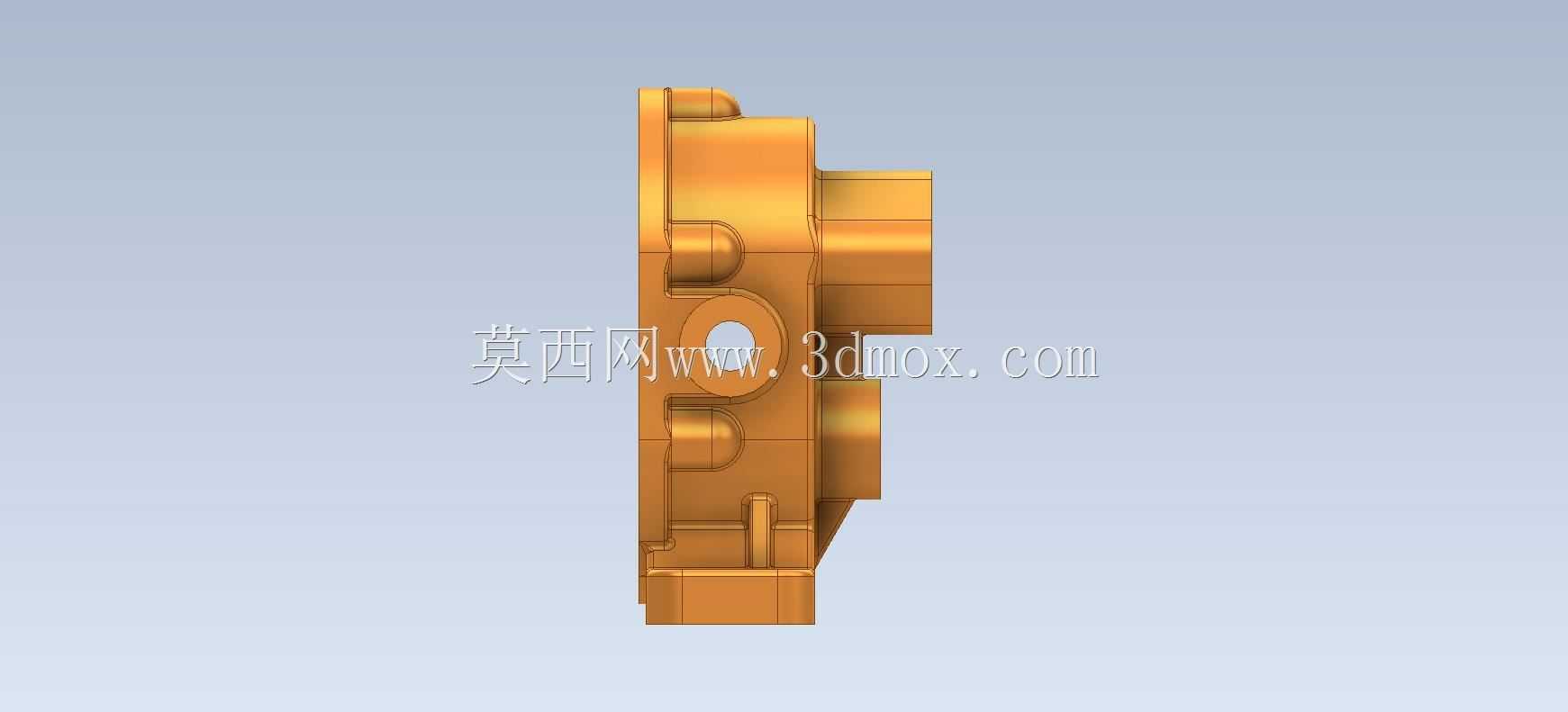

　　壳体内部的型腔为齿轮副提供精确的装配空间，型腔的圆柱度、同轴度公差直接影响齿轮啮合的侧隙与端面间隙，设计时需预留0.02-0.05mm的齿轮端面浮动补偿空间，避免运行中因热膨胀出现卡滞，同时保证高压腔与低压腔之间的密封距离，减少内部泄漏。壳体的侧面设置有进、出油道接口，接口位置与齿轮啮合的吸排油区域精准对应，进油道通径大于出油道通径，降低吸油阻力避免气蚀，油道内壁做圆滑过渡处理，减少流体压力损失。壳体的法兰端面上分布有多个螺栓连接孔，用于连接泵盖，孔位的位置度公差需控制在0.1mm以内，保证泵盖装配后与壳体端面的贴合度，密封槽的深度与宽度适配标准O型圈，装配后可实现端面静密封，防止工作介质外漏。齿轮泵作为液压系统中常见的动力输送元件，其泵体壳体是整个部件的核心承载基体，承担着容纳齿轮副、密封工作腔、连接外部管路、提供安装定位的多重作用，在小型液压站、润滑系统、低压流体输送工况中应用广泛，这类壳体的设计合理性直接决定齿轮泵的容积效率、运行稳定性与使用寿命。从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构，材质适配多为灰铸铁或铝合金，前者适用于压力稍高的工业液压场景，后者多用于低压、轻量化需求的设备配套。

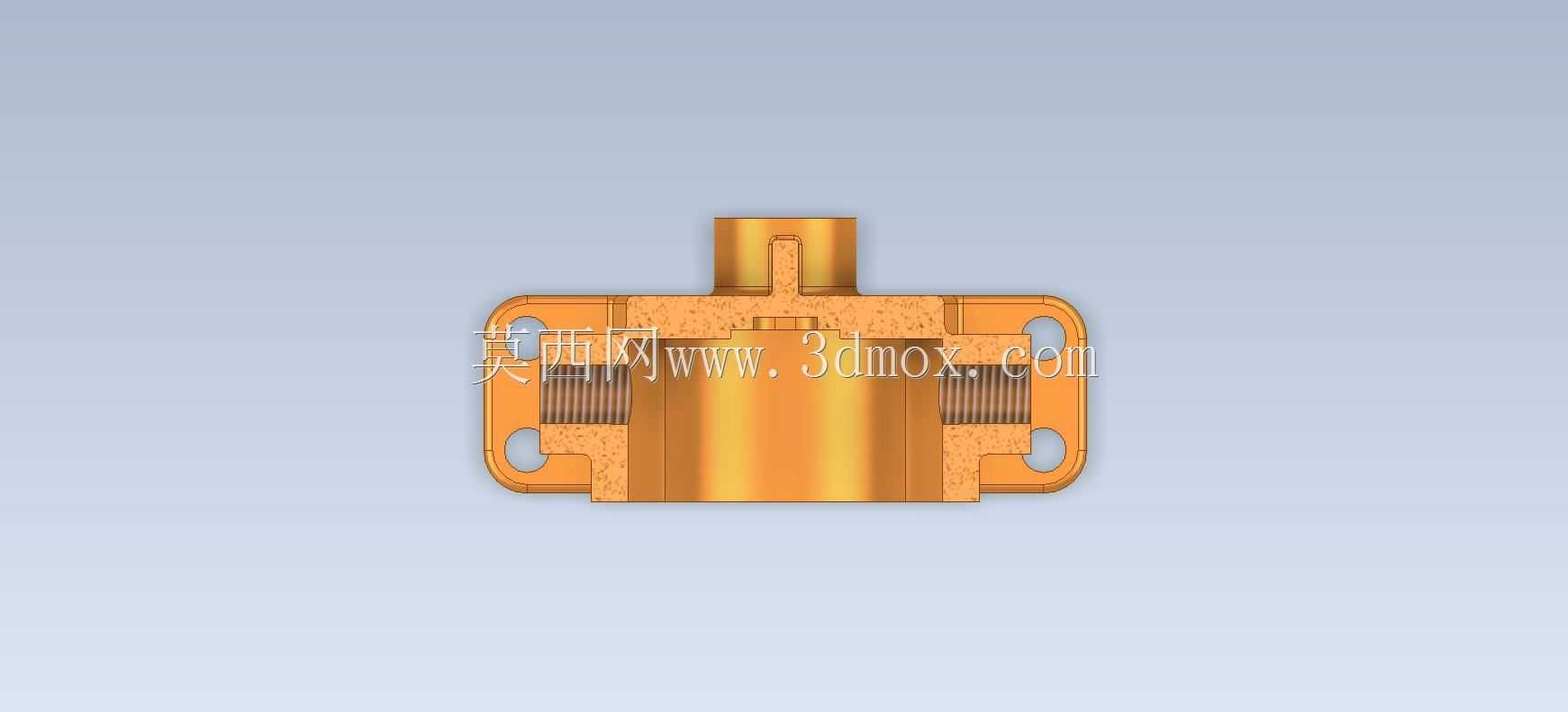

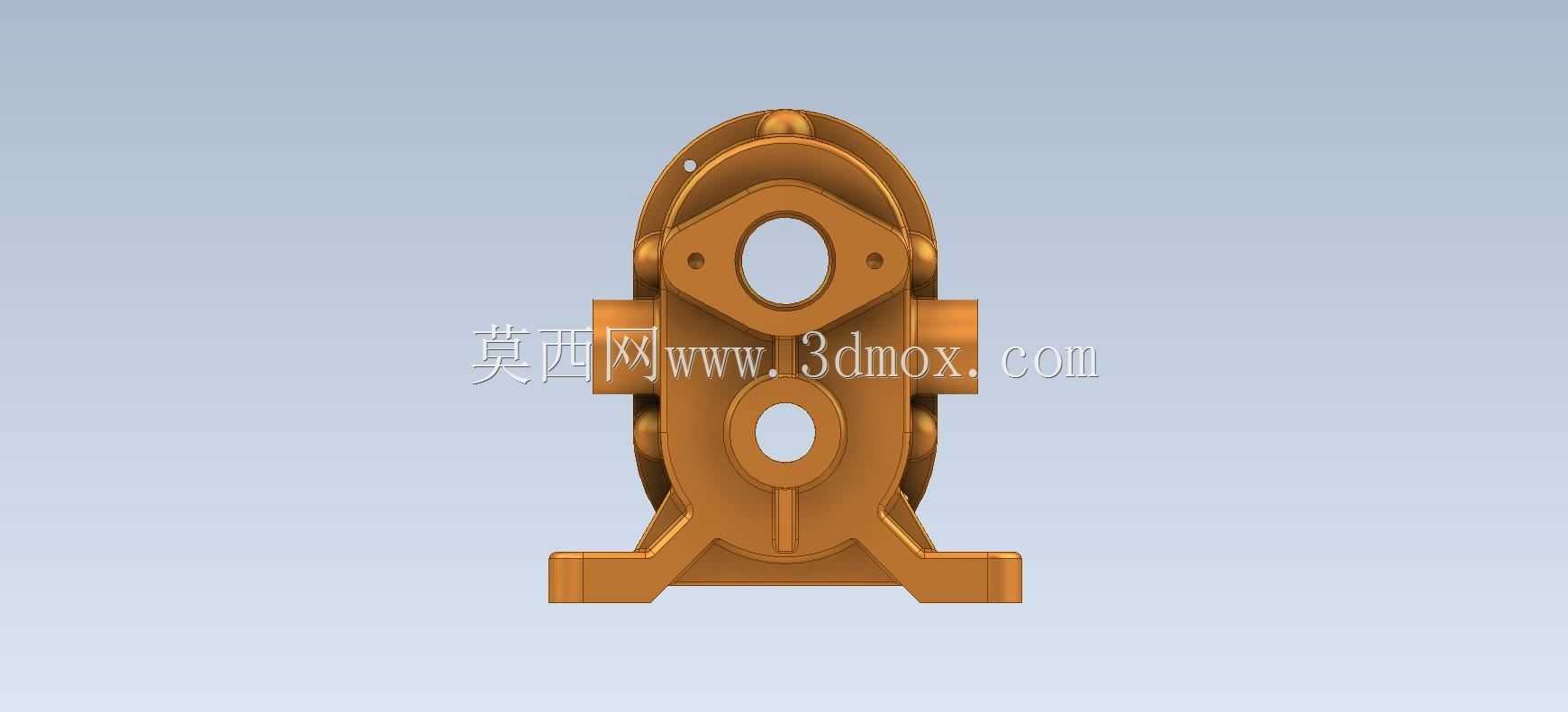

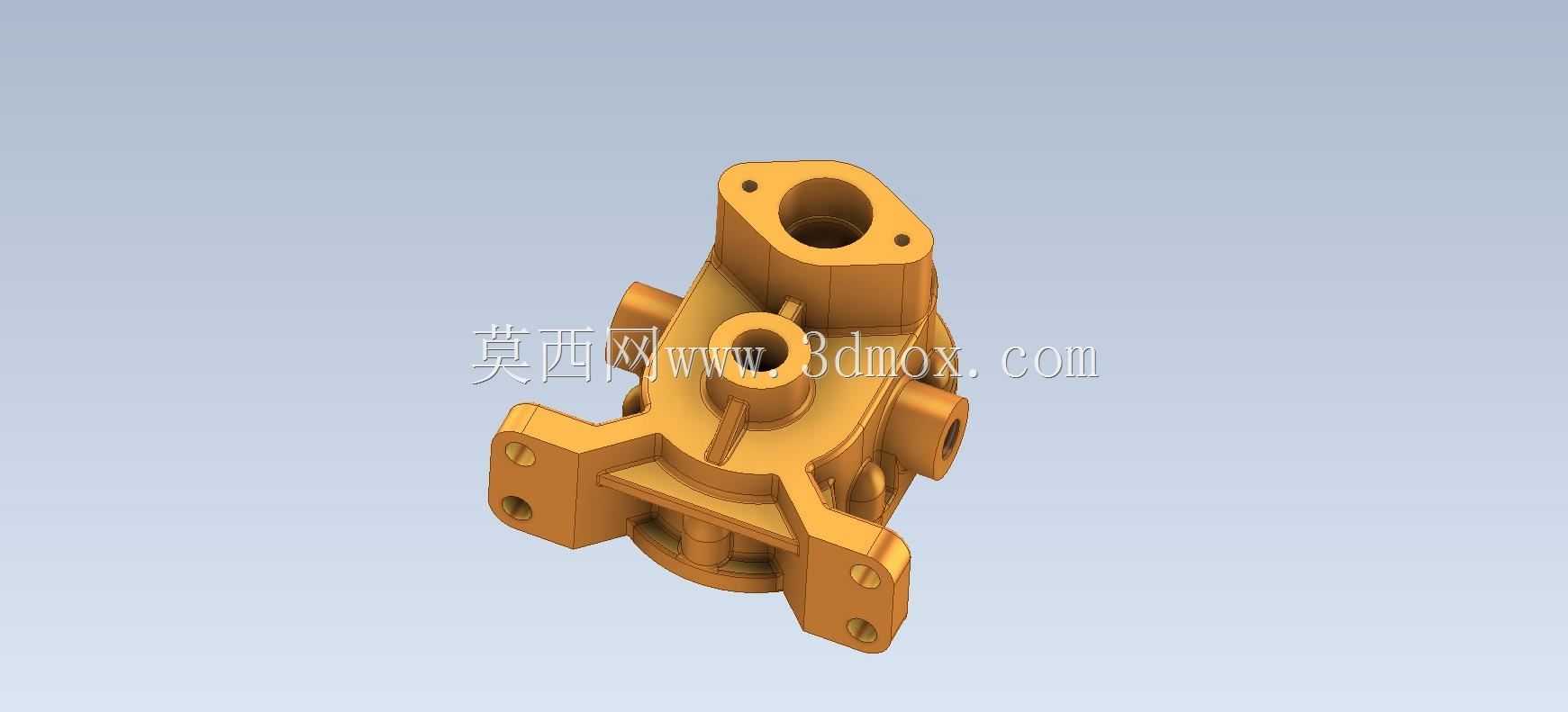

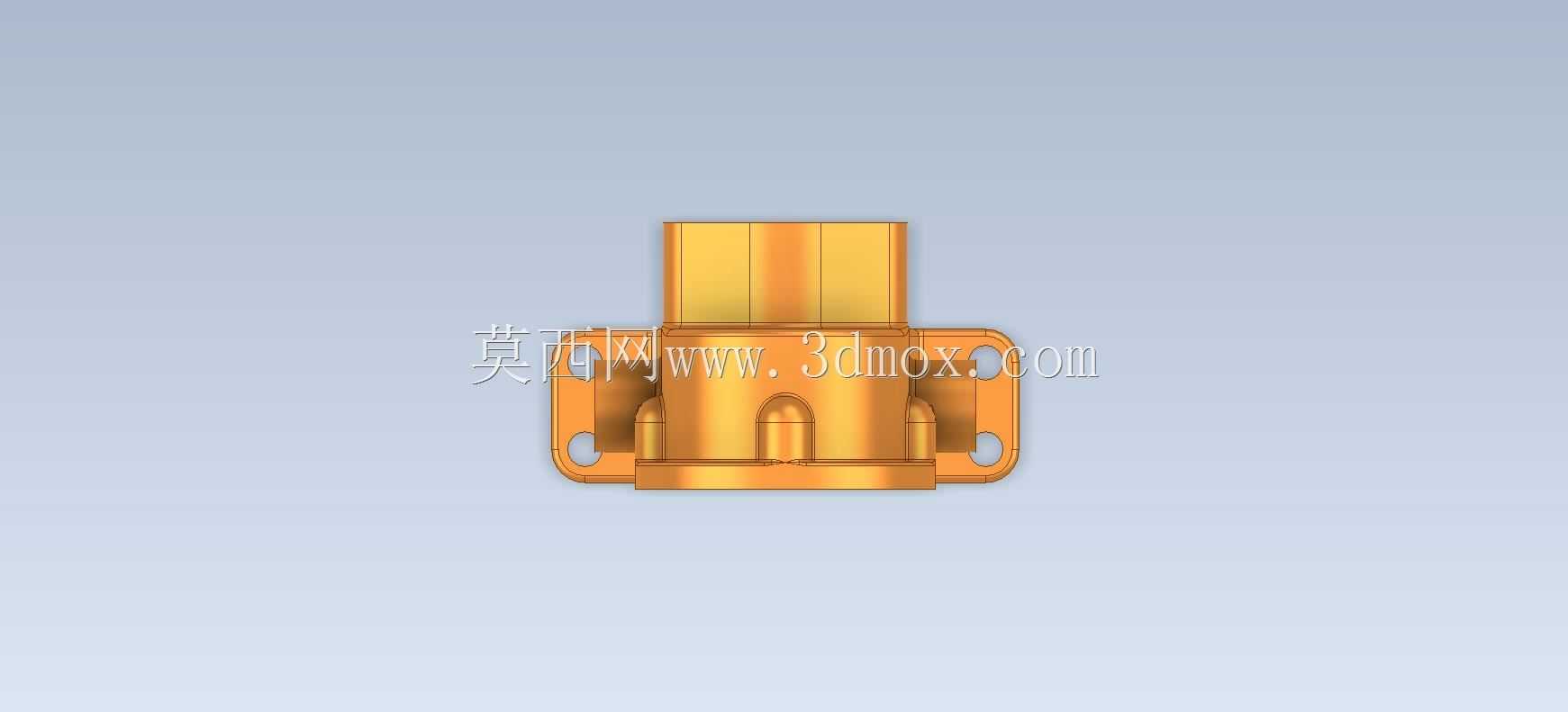

　　底部延伸出的安装支座是整个泵体的固定承载结构，支座上设置两个带沉孔的安装孔，用于穿装螺栓将齿轮泵固定在设备安装基座上，安装面的平面度公差不低于0.05mm，保证装配后泵轴与驱动电机轴的同轴度，避免运行中出现轴系偏载导致的轴承磨损、密封件过早失效。支座与主体壳体之间设置有加强筋结构，筋板厚度根据泵体额定工作压力调整，常规2.5MPa额定压力下筋板厚度取主体壁厚的0.8倍即可，既可以降低铸造应力集中，也能提升壳体整体刚性，避免泵体在高压工况下出现形变导致齿轮啮合间隙异常。壳体上还设置有定位销孔，用于泵盖装配时的精确定位，避免多次拆装后出现位置偏移，同时预留有泄油孔通道，将泄漏到轴承腔的介质引回低压腔，避免轴封处承受过高背压。

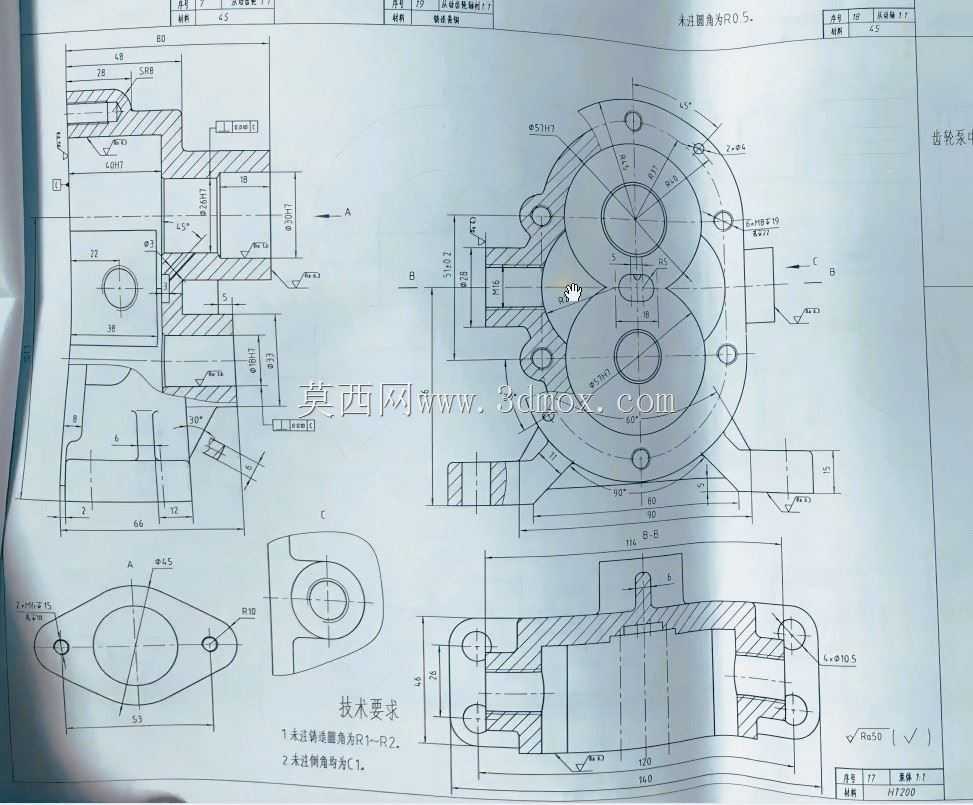

　　从安装边界来看，该壳体的轴向总长度适配模数2、齿数12的外啮合齿轮副，中心高尺寸匹配标准Y系列80机座电机的安装高度，进油口采用G1/2管螺纹，出油口采用G3/8管螺纹，安装孔中心距符合小型齿轮泵的通用安装尺寸规范，可直接替换同规格的现有泵体配件，无需额外调整安装基座。设计过程中需重点考虑铸造工艺性，主体壁厚保持均匀，转角处采用R3-R5的圆角过渡，避免壁厚突变导致的铸造缩孔、裂纹缺陷，加工面预留2-3mm的加工余量，非加工面保持铸造毛坯面即可，在保证结构强度的前提下尽可能去除冗余材料，降低整体重量。

　　这类壳体的三维建模过程中，需先确定齿轮副的中心距、齿顶圆直径作为内部型腔的设计基准，再依次向外拓展壁厚、连接法兰、安装支座、油道等结构，所有孔位、安装面的尺寸需与配套的齿轮、轴、轴承、密封件、泵盖等零件做干涉检查，确保装配后各零件之间无运动干涉，密封位置的压缩量符合密封件的工作要求。在实际工况应用中，这类齿轮泵多用于机床润滑系统、小型液压机具、农机液压回路中，工作介质多为液压油或润滑油，额定转速范围在1000-2000r/min，壳体的结构强度需能够承受额定压力下的周期性载荷，避免长期运行后出现疲劳裂纹。
