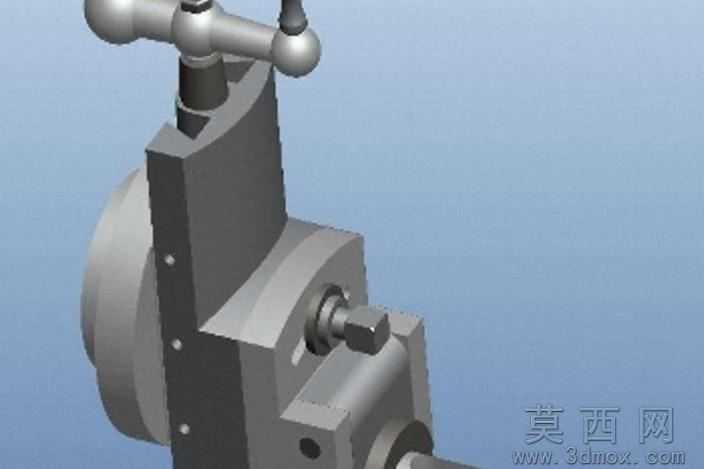

牛头刨床刀架总成结构三维设计

本作品为牛头刨床核心功能部件刀架总成的三维参数化建模成果，建模过程严格遵循金属切削机床的设计规范，完整还原了刀架总成的全部装配结构与功能细节。建模阶段采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分构建各个子零件：顶部的球头操作手柄采用曲面建模方式完成圆滑过渡的造型，匹配实际操作的人机工程尺寸；刀架主体的立式滑枕结构通过拉伸、切除特征完成导轨面、安装孔位的精准构建，严格保证滑动配合面的形位公差精度；回转刻度盘部分通过圆周阵列特征完成刻度定位槽的设计，还原刀架角度调整的功能结构；装刀部位的刀夹、紧固螺栓、调节螺杆等零件均按照机械设计标准的参数进行建模，完整还原刀具装夹、进给调节的机械结构。材质渲染阶段针对不同零件的实际加工材质进行区分设置：操作手柄采用哑光铸铁材质搭配金属镀铬的表层效果，还原操作件的实际触感与外观；刀架主体、滑枕等结构件采用灰铸铁材质，设置细微的铸造表面纹理与机床灰的哑光漆面效果；紧固螺栓、调节螺杆等标准件采用镀锌钢材质，添加轻微的金属反光效果；刻度盘部位设置细腻的磨砂金属质感，凸显刻度标识的清晰辨识度。整体装配过程严格按照实际机床的装配逻辑添加配合约束，保证滑枕的上下滑动、刀架的角度回转、紧固结构的锁紧动作都能在三维环境中实现运动仿真，完整呈现刀架总成在牛头刨床工作过程中实现刀具装夹、垂直进给、角度调整、抬刀让刀的全部功能逻辑，模型结构完整无缺漏，各零件间的配合关系清晰合理，可用于机床结构教学、装配工艺演示、零部件改进设计等场景，能够直观展现刨床刀架的机械原理与结构组成。
