有线光电鼠标外观结构三维设计

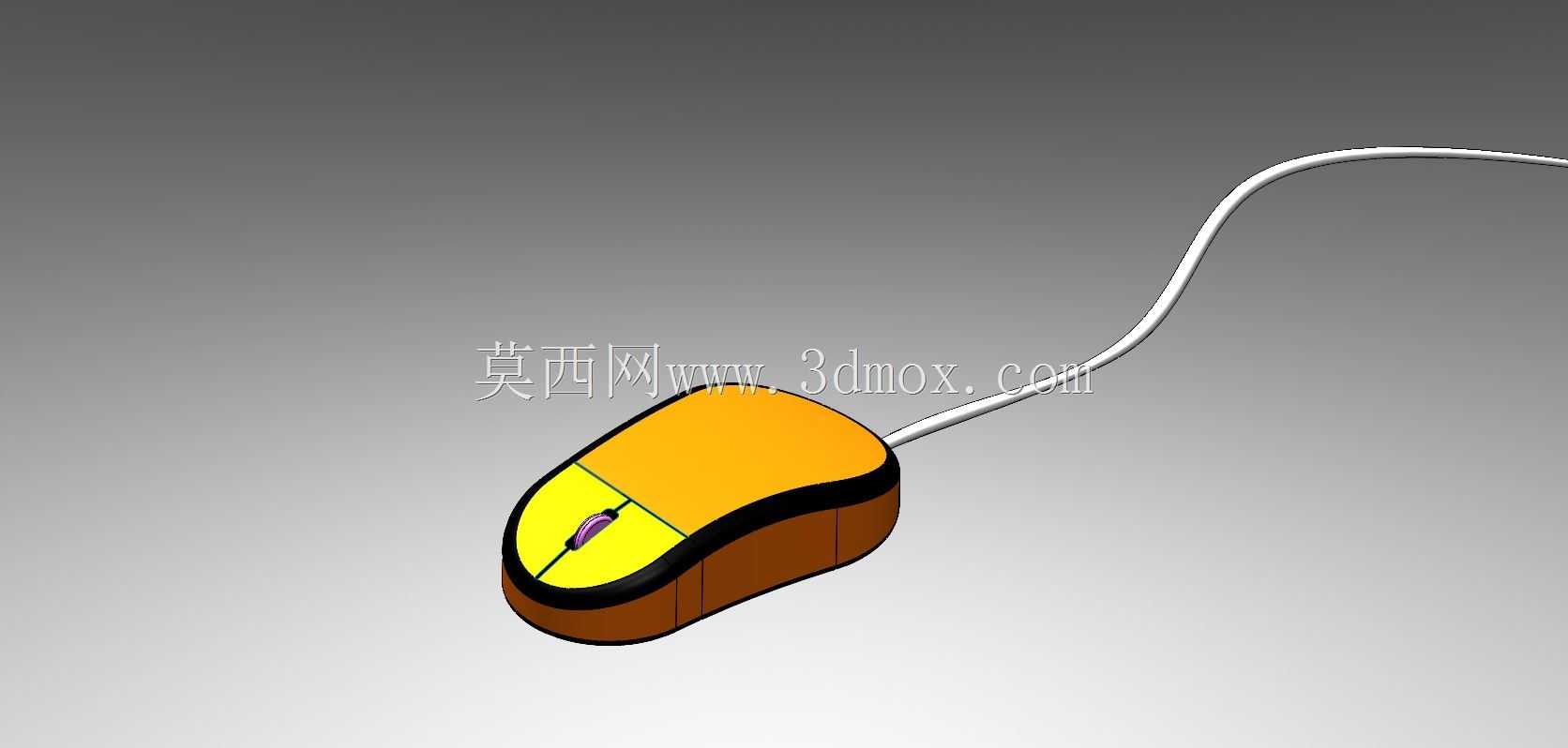

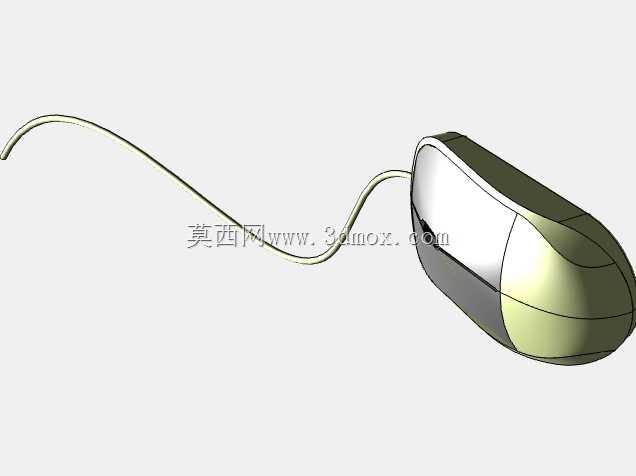

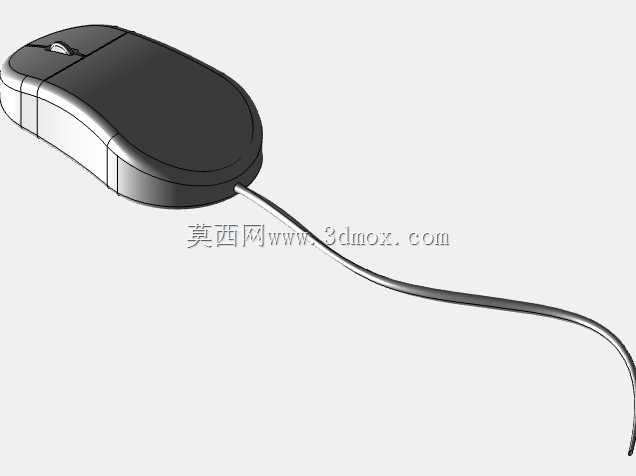

　　日常办公与桌面操作场景中，有线鼠标是普及率极高的人机交互输入硬件，这款有线鼠标的三维结构设计，完全围绕桌面使用的实际握持手感、操作精度与装配合理性展开。从结构分层来看，整个鼠标分为上盖、中框按键层、底壳三个核心装配部分，上盖采用贴合手掌自然弧度的曲面造型，掌心接触区域做了微弧抬升处理，当使用者以趴握姿势操作时，手掌根部能获得均匀的支撑力，长时间操作不会出现局部压强过大导致的疲劳感；左右按键区域做了下沉式的分模设计，按键与上盖之间预留了0.3mm的均匀装配间隙，既保证按键按压时的行程不受干涉，也能避免长期使用后缝隙进灰导致的按键卡滞问题。滚轮部分设置在左右按键的中轴位置，滚轮表面做了防滑纹理结构，滚动时的档位阻尼感在建模时就做了结构预留，匹配内部编码器的安装尺寸，保证滚动操作时的反馈清晰，不会出现空程或者打滑的情况。

　　从安装边界与尺寸适配来看，这款鼠标的整体长宽尺寸控制在115mm×62mm的范围内，属于中等大小的桌面鼠标规格，既可以适配成年男性的手掌尺寸，也能满足女性用户的握持需求，底壳部分预留了三个脚垫的安装槽位，脚垫采用0.8mm厚度的聚四氟乙烯材质，安装后底壳与桌面的间隙保持在1.2mm，既可以在木质桌面、树脂鼠标垫、玻璃垫等不同介质上顺畅滑动，也能避免底壳直接摩擦桌面造成的磨损。出线位置设置在鼠标前端的中轴偏右位置，线材出口做了圆弧过渡的防折结构，线材采用常规的四芯屏蔽线，出线处的橡胶护套做了15度的上扬角度，避免鼠标在桌面移动时线材与桌面边缘产生剐蹭，同时也能减少线材弯折导致的内部线芯断裂风险。

　　设计过程中优先考虑了实际装配的工艺可行性，上盖与底壳的连接采用卡扣加螺丝的组合固定方式，卡扣分布在鼠标的前后两端，螺丝柱设置在底壳的四个边角位置，装配时不需要额外的定位工装就能快速对齐合模，内部的PCB板安装槽做了0.2mm的定位凸台，电路板放入后不会出现横向窜动，光学引擎的开孔位置正对底壳的中心区域，开孔周围做了遮光挡圈结构，避免环境光线从缝隙进入引擎区域造成定位漂移。左右按键的触发柱位置对应内部微动开关的中心，按压时的力臂长度经过反复调整，保证按键触发力度保持在60g左右，既不会因为力度太轻导致误触，也不会因为力度过重造成长时间点击的手指疲劳。

　　从实际应用场景出发，这款鼠标的结构设计兼顾了办公场景与轻度家用娱乐的需求，整体造型没有过于夸张的电竞化棱角，曲面过渡都做了R角处理，握持时不会有硌手的触感，侧裙位置做了细微的内凹弧度，大拇指与无名指放置时能自然贴合，快速移动鼠标时不会出现打滑脱手的情况。内部的配重块安装槽预留了10g的配重安装空间，可以根据使用者的操作习惯调整整体重量，满足不同用户对鼠标操作手感的差异化需求。整个模型的曲面构建都遵循注塑成型的工艺要求，所有外观面的拔模角度都控制在1.5度以上，没有出现倒扣或者壁厚不均的结构，外壳壁厚统一设置为1.8mm，既可以保证外壳的结构强度，也能避免注塑过程中出现缩痕、翘曲等工艺缺陷，分模线都设置在外观的非接触区域，组装后不会出现刮手的毛边问题。
