ASME B18.3标准内六角圆柱头螺钉

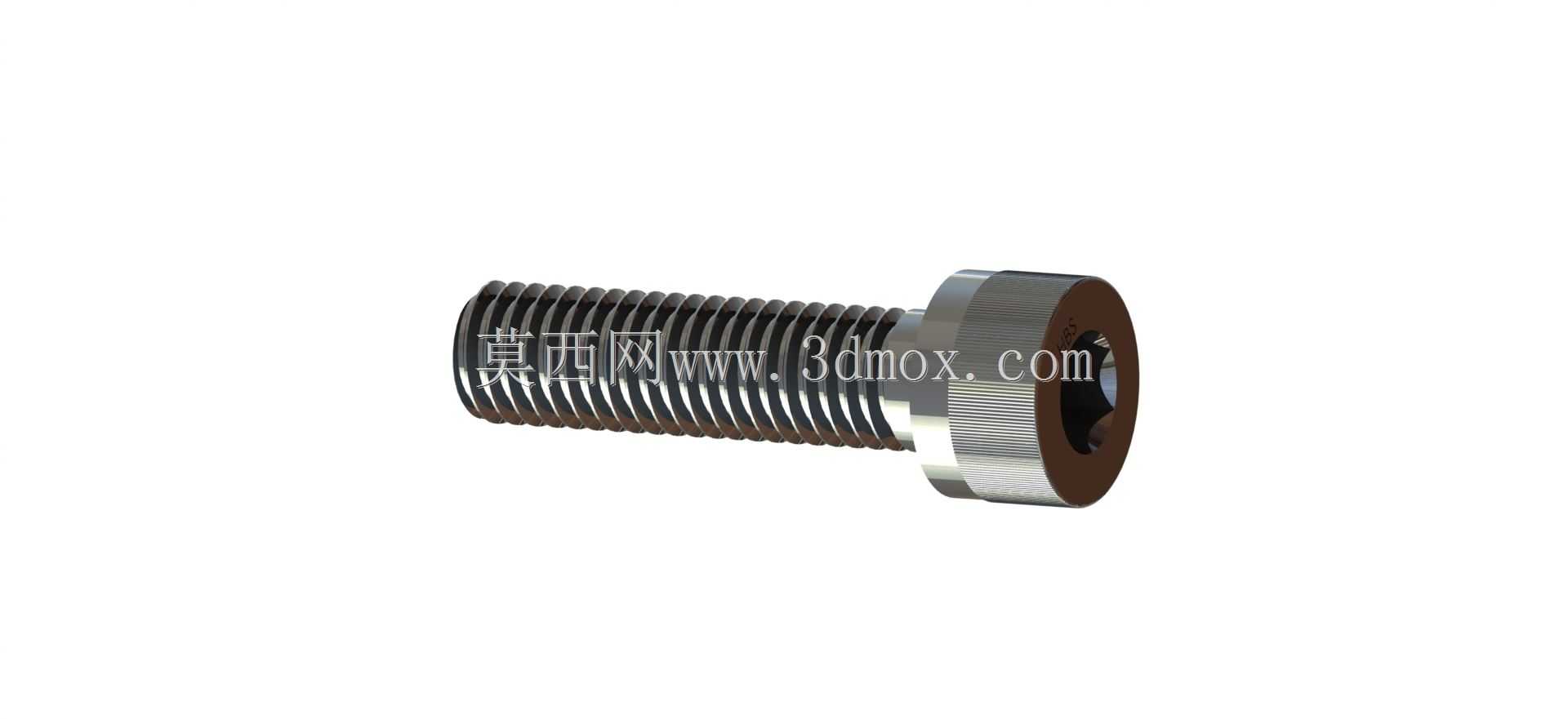

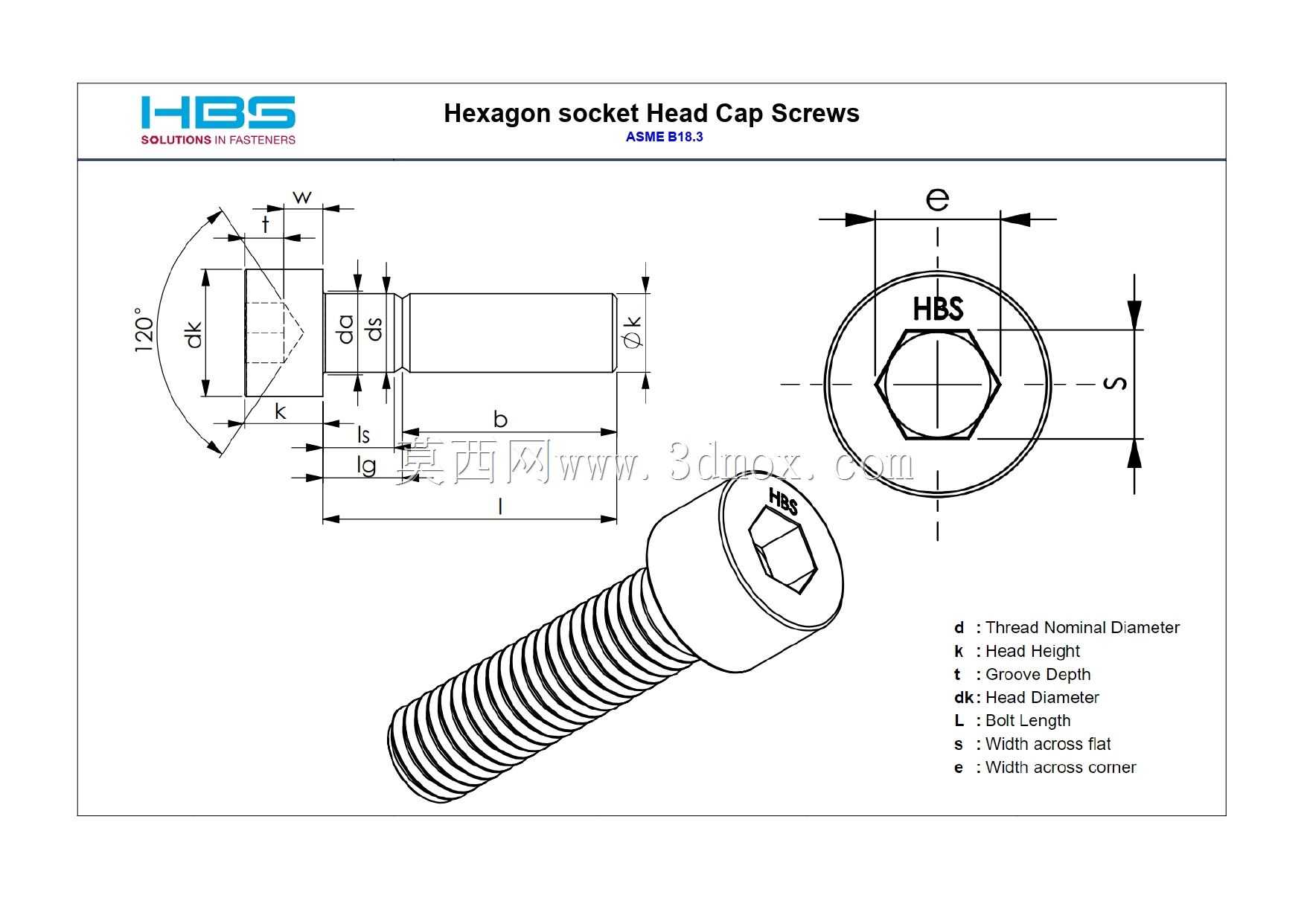

　　在重型机械装配、精密机床装调、液压阀组集成、自动化生产线模组搭建的场景里，内六角螺钉是出现频率最高的紧固连接件之一，ASME B18.3作为美标体系下内六角圆柱头螺钉的核心执行标准，覆盖了英制、公制两个尺寸段的产品设计要求，是出口设备、美标配套工装设计中经常用到的紧固件选型对象。这类螺钉的头部为圆柱型，内凹六角驱动结构，相比外六角螺钉，头部可以完全沉入预制的沉孔内，安装后不会突出被连接件表面，在空间紧凑、外观要求平整的装配场景下优势明显，比如液压阀块的油路板安装、精密滑台的导轨固定、工装夹具的定位块锁紧，都需要这类沉装式的紧固件来避免干涉运动部件。从设计逻辑来看，ASME B18.3标准对螺钉的头部直径、头部高度、内六角对边深度、螺纹公差、杆部配合精度都做了明确的边界规定，建模时需要严格匹配标准中的尺寸公差带，比如头部外圆与沉孔的配合间隙通常控制在0.1-0.2mm之间，既保证头部能顺利沉入沉孔，又不会因为间隙过大导致装配后出现偏心；内六角驱动孔的深度需要满足标准中最小啮合深度要求，避免拧紧时因为扳手啮合长度不足导致内孔打滑、拧花头部，这也是实际装配中最常出现的失效问题之一。

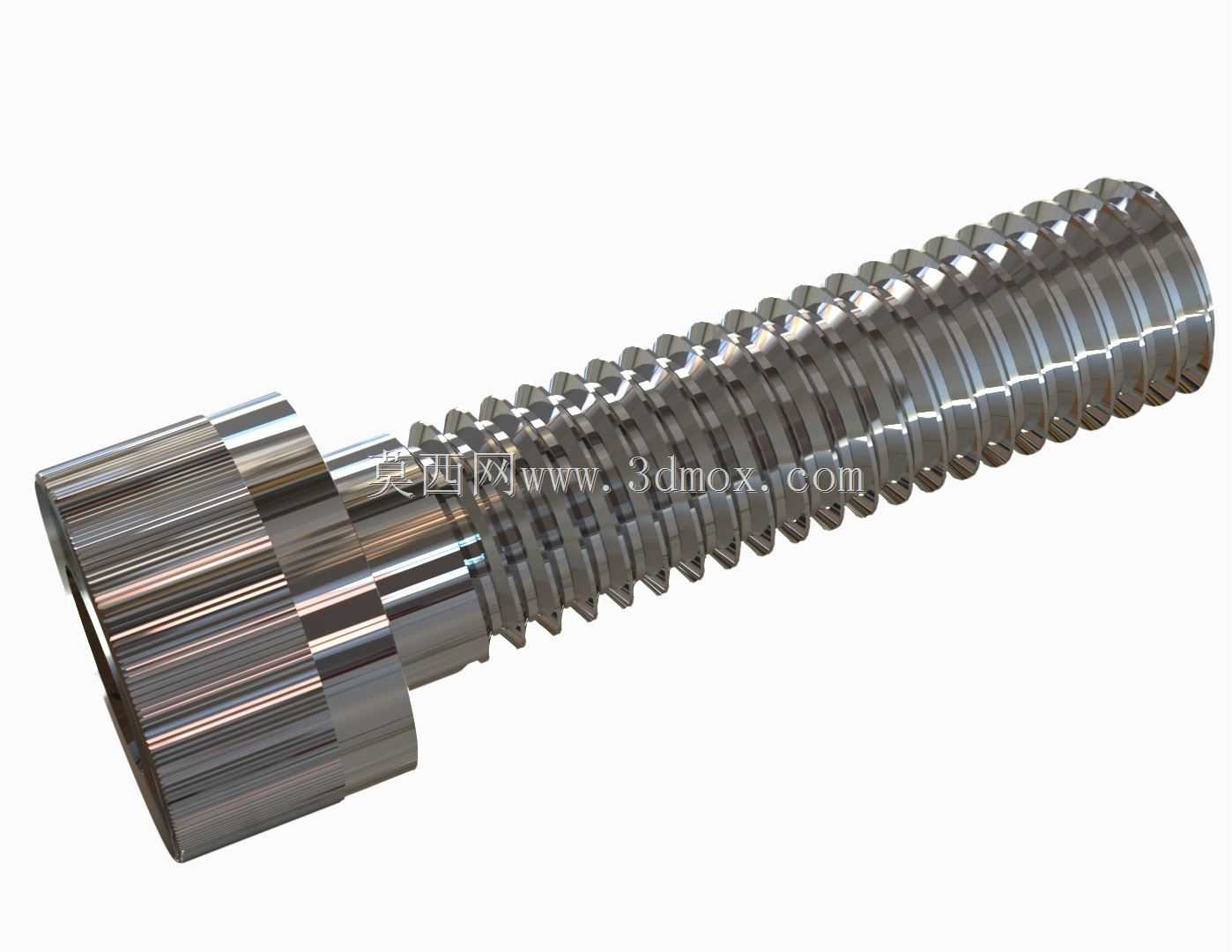

　　螺纹部分的设计需要区分粗牙、细牙规格，美标统一螺纹的牙型角为60度，建模时牙顶、牙底的圆弧过渡需要符合标准要求，不能简化为尖锐棱角，否则在做有限元受力分析时，会在牙底位置出现应力集中的误判，和实际受力情况偏差较大。这类螺钉的常用强度等级对应美标5级、8级，分别对应公制8.8级、12.9级的机械性能，在做整机结构校核时，需要根据预紧力要求、被连接件的夹紧载荷、振动工况下的防松需求来匹配对应强度的螺钉，比如在有持续振动的冲压设备、工程机械的连接位置，除了螺钉本身的强度，还要配合螺纹胶、防松垫圈来避免预紧力衰减。

　　安装边界方面，ASME B18.3内六角螺钉的沉孔需要设计两级结构，一级是容纳螺钉头部的大直径沉孔，深度要略大于螺钉头部高度，保证头部完全沉入后不突出安装面；另一级是穿过螺杆的通孔，通孔直径要比螺杆大径大0.2-0.5mm，根据装配精度要求调整间隙，高精度定位场景下可以采用H7/h6的小间隙配合，普通紧固场景下可以适当放大间隙降低加工难度。扳手操作空间也是设计时容易忽略的点，内六角扳手插入驱动孔后，需要预留足够的扳手摆动空间，尤其是在深腔结构内安装螺钉时，要提前核算扳手的长度、摆动角度是否足够，避免出现螺钉位置设计完成后，扳手无法正常操作的问题。

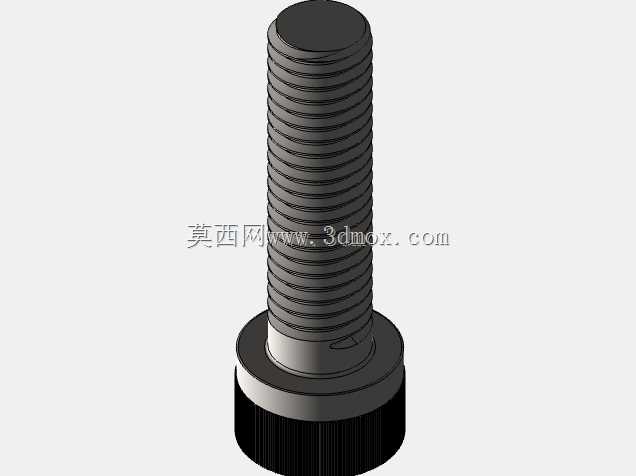

　　在三维建模过程中，这类标准件的建模需要保证参数化可调，通过修改公称直径、螺杆长度、螺纹规格就能快速生成不同规格的模型，方便在整机设计时直接调用，不需要重复建模；同时螺纹部分的建模可以根据装配需求选择简化显示或者精确牙型，在做整机大装配时用简化的螺纹装饰线来降低模型数据量，在做紧固件受力分析、干涉检查时再切换为精确牙型模型，兼顾设计效率和分析精度。从实际使用场景来看，这类螺钉相比十字槽、一字槽螺钉，驱动面的受力面积更大，拧紧时可以承受更大的扭矩，不容易出现槽口打滑的问题，适合需要较大预紧力的钢件连接场景；同时圆柱头的外周是光滑圆柱面，在部分需要导向的装配场景下，头部外圆还可以起到辅助定位的作用，比如快换工装的定位销配合螺钉使用，既能实现紧固，又能保证重复安装的位置精度。需要注意的是，ASME B18.3标准下的内六角螺钉和公制内六角螺钉的内六角对边尺寸存在差异，比如同规格的1/4英寸螺钉和M6螺钉，内六角对边尺寸不同，装配时不能混用扳手，否则很容易拧花内孔，导致螺钉无法正常拆卸，这也是在做美标设备维护、装配时需要特别注意的细节。
