压缩机测试床结构力学性能仿真分析

项目分类:压缩机 发布时间:2025-02-20 ID:943995
  • 压缩机测试床结构力学性能仿真分析
  • 压缩机测试床结构力学性能仿真分析

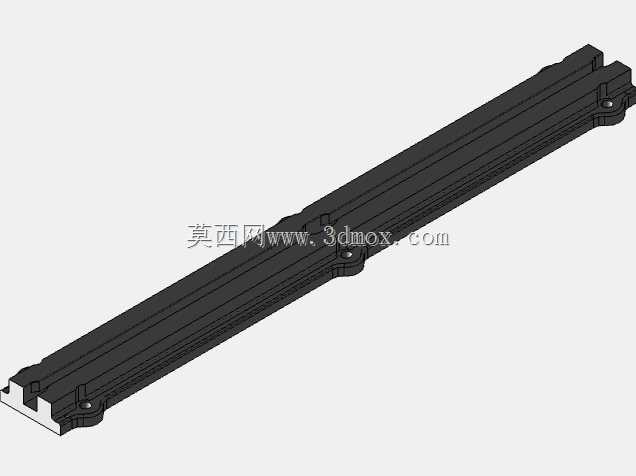

  在压缩机整机性能验证环节,测试床是承载被测样机、模拟实际工况载荷的核心工装载体,其自身结构刚度、动态特性直接决定测试数据的可信度——如果测试床自身固有频率与压缩机工作激振频率重合,会引发共振导致测试数据失真,甚至造成被测样机、测试传感器的损坏,因此在测试床投产前完成全维度结构力学分析是必不可少的环节。本次分析覆盖的测试床主体为长条形焊接框架结构,整体长度方向安装边界预留1米跨度区间,两端设置与地面T型槽配合的固定安装孔位,中间段预留压缩机样机的装夹接口,可适配不同功率等级的往复式、回转式压缩机装夹需求,安装面平面度公差控制在0.1mm/m范围内,避免装夹时产生附加应力影响测试结果。从结构设计思路来看,测试床主体采用箱型梁焊接结构,在受力集中的装夹点位、固定支撑点位增设加强筋板,在保证整体刚度的前提下尽可能降低结构自重,减少材料成本与现场安装搬运难度;梁体截面尺寸经过初步迭代优化,在中间段受弯最大的区域适当增加腹板厚度,两端固定区域预留足够的螺栓连接空间,避免连接区域出现应力集中导致长期使用后结构变形。

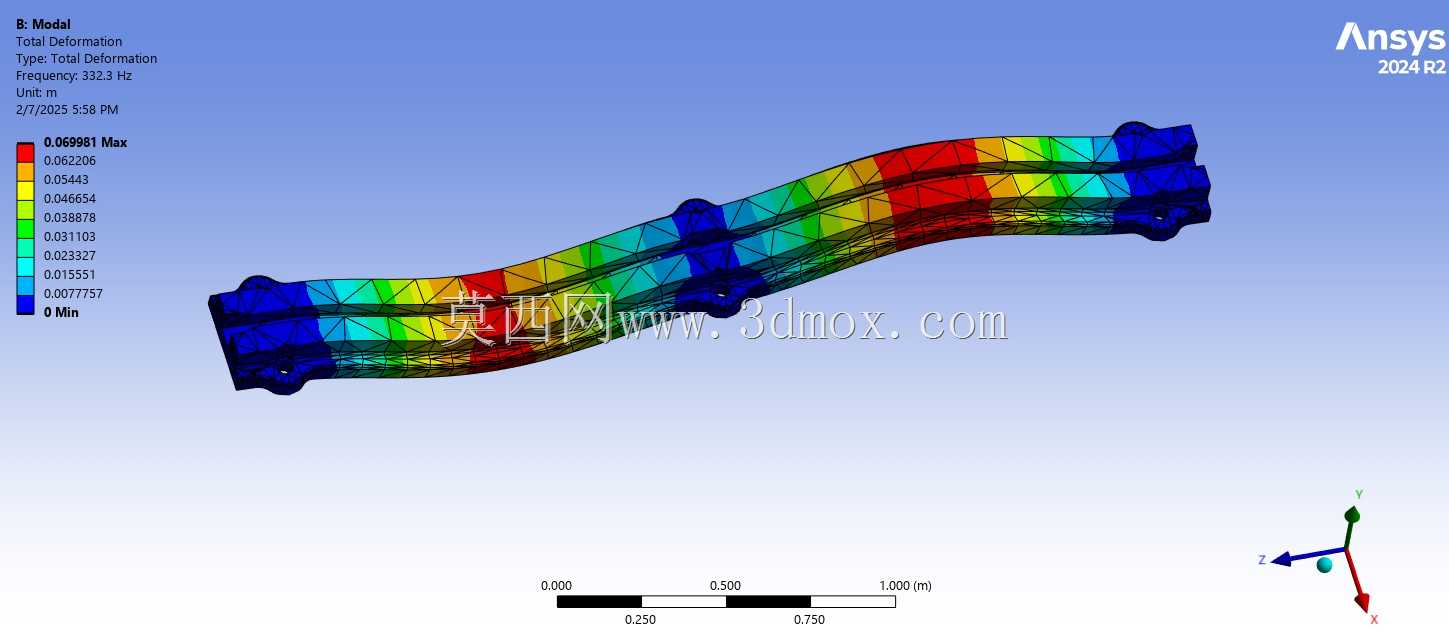

  本次分析覆盖四大类工况:首先是静态载荷分析,模拟压缩机自重、测试时附加的管路载荷、传感器安装载荷作用下的结构变形与应力分布,验证最大变形量是否满足测试精度要求,确保静态下测试床安装面的变形量不超过0.05mm,不会因为结构静变形导致压缩机安装同轴度超差;其次是模态分析,提取结构前6阶固有频率与对应振型,从分析结果的变形云图可以看到,一阶振型为整体沿垂直方向的弯曲振动,最大变形出现在梁体中间段,对应固有频率避开了常见压缩机10-300Hz的工作激振频率区间,不会在测试过程中引发共振;第三是谐波响应分析,模拟压缩机周期性旋转、往复惯性力作用下的结构稳态响应,获取不同频率载荷下的结构位移、应力响应曲线,验证在压缩机额定转速对应的激振频率下,结构振动幅值是否在允许范围内,避免振动传递到地面影响周边其他测试设备,同时保证安装在测试床上的振动传感器采集到的信号全部来自压缩机本身,而非测试床自身的振动;最后是瞬态分析,模拟压缩机启动、停机、负载突变过程中的瞬态冲击载荷作用下的结构响应,验证结构在瞬时冲击下的最大应力是否低于材料屈服强度,保证测试床在极端工况下不会出现塑性变形或结构损坏。在实际工程应用中,这类结构分析结果可以直接指导测试床的结构优化:比如如果某阶固有频率与目标测试机型的工作频率接近,可以通过调整梁体截面尺寸、增加内部筋板、改变支撑点位置等方式调整固有频率,避开共振区间;如果静态变形量超出要求,可以针对性增加受弯区域的板材厚度,或者在变形最大的位置增设辅助支撑;如果瞬态冲击下局部应力过高,可以在应力集中区域增加圆角过渡、增设加强筋,降低局部应力水平。

  不同于常规的静态结构设计,测试床这类动态测试工装的设计核心是动态特性匹配,很多现场测试出现的数据异常问题,追根溯源都是测试床自身动态特性不满足要求,导致测试信号中混入了测试床自身的振动成分,使得测试人员误判压缩机的振动噪声水平,甚至做出错误的性能优化方向,因此在设计阶段通过仿真手段完成全工况的结构分析,能够大幅减少后期现场调试的工作量,避免工装制作完成后再进行整改带来的成本与周期浪费。

  从安装边界来看,该测试床两端采用地脚螺栓与混凝土地面固定,每个固定点设置4个M24的螺栓孔,螺栓预紧力按照标准要求施加,保证固定连接的刚度,分析过程中对固定孔位施加全约束边界条件,模拟实际安装状态;中间装夹区域根据不同被测压缩机的安装尺寸预留了可调节的T型槽,装夹螺栓可沿长度方向调整位置,适配不同安装孔距的压缩机样机,不需要额外制作过渡连接板,提升了测试床的通用性。在材料选择上,测试床主体采用Q235结构钢焊接,焊接后进行去应力退火处理,消除焊接残余应力避免长期使用后结构变形,分析过程中材料参数按照Q235的实际弹性模量、泊松比、密度设置,保证仿真结果与实际结构特性一致。
