箱式空气压缩机组结构三维设计

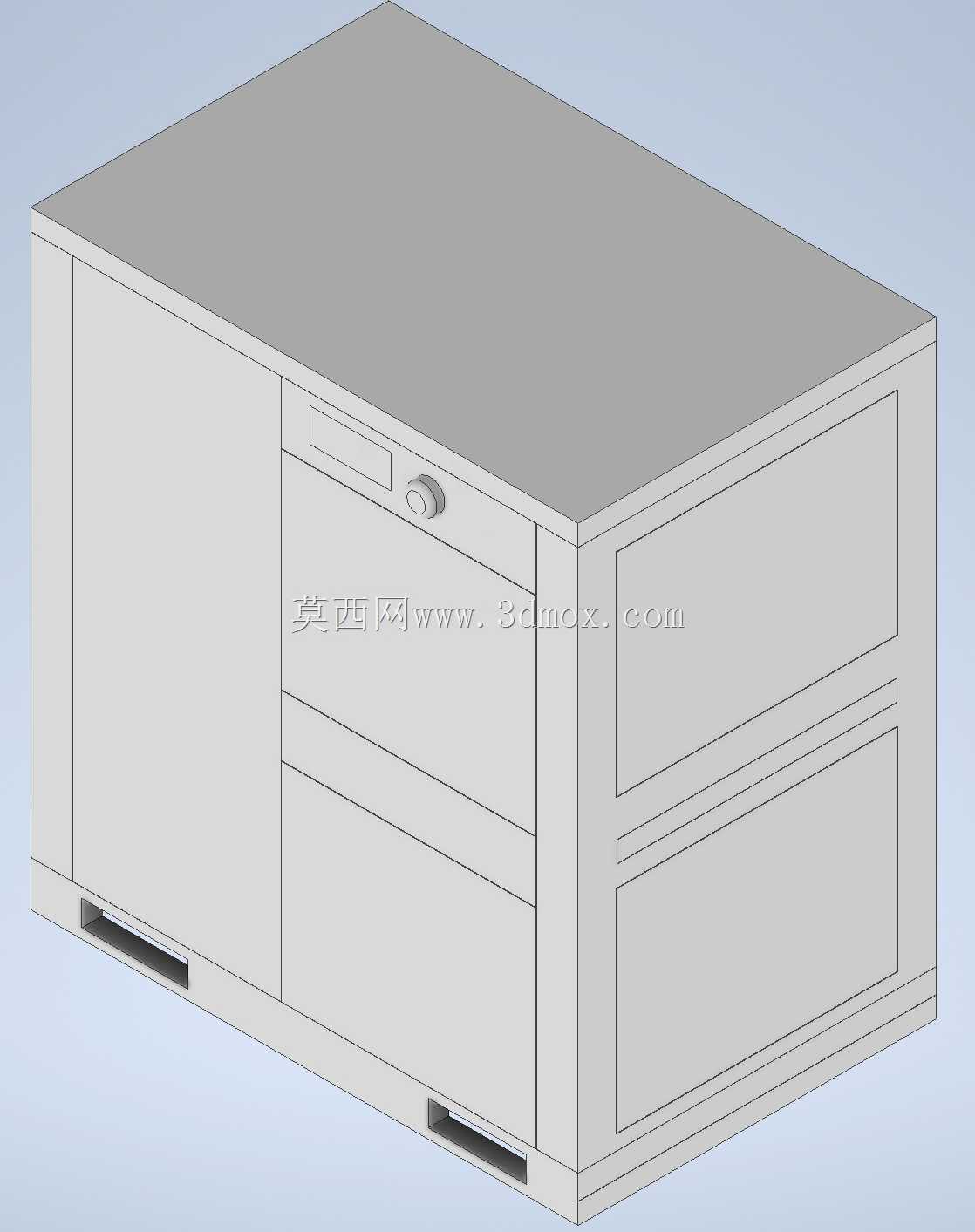

　　这套箱式空气压缩机组的三维结构设计，核心围绕中小工业场景的集中供气需求展开，在做结构排布的时候，首先考虑的是车间现场的安装适配性——整体采用方正的封闭式柜体结构，底部预留了标准叉车孔位，不管是车间内跨区域移位，还是进场装卸都能直接适配通用工业搬运设备，不需要额外做吊装工装，落地安装时只需要保证地面水平度偏差在千分之二以内，预留周边300mm以上的检修通道即可，不需要做专门的混凝土设备基础，能大幅降低现场安装的土建成本。

　　从实际应用场景来看，这类机组主要适配中小型机械加工车间、小型汽修门店、实验室集中供气这类用气点相对集中、用气量波动不大的场景，柜体的封闭式结构一方面能把压缩主机、油气分离组件、冷却管路、电控单元全部整合在柜体内部，避免车间内的金属切屑、焊接飞溅、粉尘直接落到设备运行部件上，减少日常运维的清洁工作量，另一方面也能对主机运行产生的噪音做初步阻隔，相比开放式的压缩机组，近距离运行噪音能降低15分贝左右，适合对车间噪音有一定要求的生产场景。

　　在功能结构的排布上，设计时把日常操作频次最高的控制面板、急停按钮布置在柜体正面偏上的操作高度，也就是距离柜体底部1.2米到1.4米的区间，刚好匹配成年操作人员站立操作的视线与手臂操作范围，不需要弯腰或者踮脚就能完成参数调整、设备启停、运行状态查看的操作。正面左侧设置了整面的可拆卸检修门，门体采用内嵌式密封结构，日常维护的时候只需要拆掉固定螺丝就能完全打开，直接接触到内部的油滤、空滤、油气分离芯这些需要定期更换的耗材，更换作业的操作空间预留充足，不需要拆解其他柜体结构就能完成常规保养。柜体的侧面预留了通风散热的格栅通道，内部的冷却风道顺着主机的散热方向做了导流设计，能避免热风在柜体内部循环积热，保证连续运行时机组内部的温度不会超过元器件的耐受阈值。

　　做三维建模的时候，所有的安装接口都按照通用工业配件的标准尺寸做了匹配预留：柜体底部的压缩空气出口采用标准管螺纹接口，能直接对接车间现有压缩空气管路，不需要额外做转接头；柜体的框架采用标准折弯型材拼接，所有的连接孔位都做了对位设计，生产加工的时候不需要二次配钻就能完成柜体组装，能有效降低生产环节的装配工时。柜体底部的支撑脚做了10mm的高度调节余量，就算现场地面有轻微的不平整，也能通过调整支撑脚保证柜体处于水平状态，避免因为设备倾斜导致内部润滑油位偏移，影响主机的润滑效果。

　　在细节设计上，柜体的门板接缝处都做了折边防水结构，就算车间日常做地面清洁的时候有少量水溅到柜体上，也不会顺着接缝渗到柜体内部，损坏电气元件。内部的管路排布全部沿着柜体框架的内侧走行，用标准管卡做固定，既避免管路和运行部件产生摩擦损耗，也能让内部结构更规整，检修的时候能快速定位对应的管路节点。考虑到日常移动和检修的需求，柜体的所有棱角都做了R3的圆角倒钝处理，避免操作人员在设备周边作业时被尖锐边角划伤。整个结构的设计没有冗余的装饰性结构，所有的外形特征都服务于设备的安装、操作、运维需求，完全贴合工业设备实用优先的设计逻辑。
