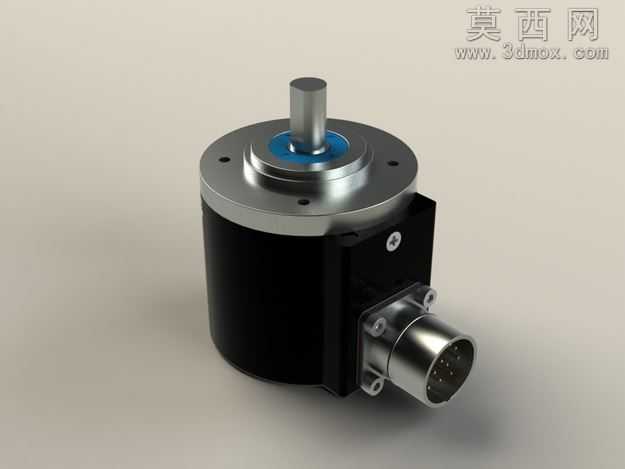

工业旋转光电编码器高精度三维模型

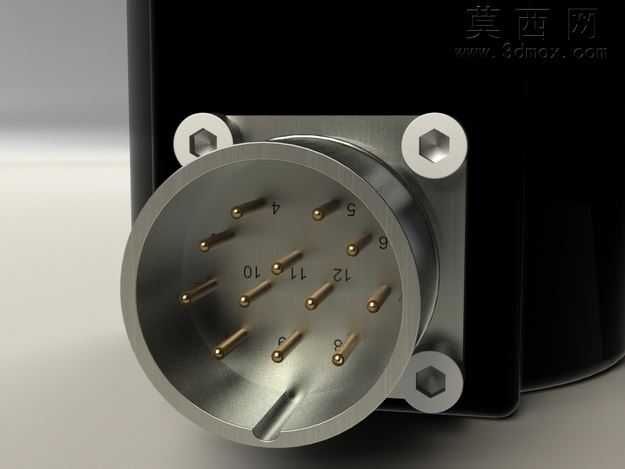

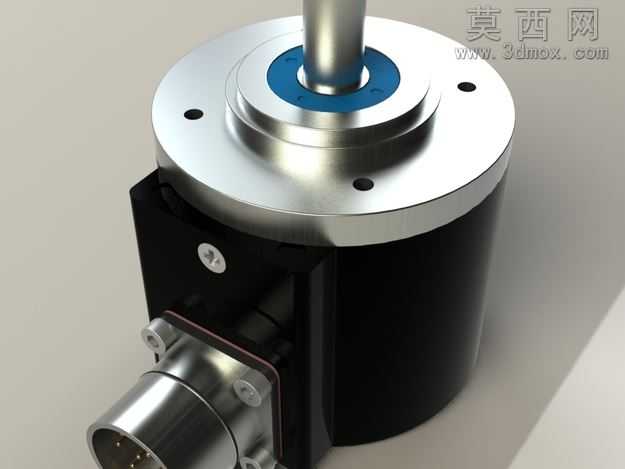

本作品为工业级旋转光电编码器的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了编码器的全部结构细节。建模阶段以主流三维机械设计软件为载体，采用自底向上的装配建模思路，首先拆分编码器的各个组成部件：顶部的实心金属输出轴、轴端的密封防尘结构、带安装定位孔的上端法兰端盖、黑色阳极氧化处理的主体外壳、侧置的航空插头连接器、内部的码盘安装腔体等独立零件逐一进行参数化建模，确保每个零件的尺寸公差、装配间隙都与实物保持一致，安装孔位的孔径、孔距完全匹配工业通用安装标准，可直接用于虚拟装配调试、设备布局仿真等场景。材质与渲染阶段，针对不同部件的物理特性进行了精细化的材质参数调校：金属输出轴与法兰端盖采用抛光不锈钢材质，还原金属表面的细腻反光与边缘倒角的高光效果；主体外壳采用磨砂黑色硬质阳极氧化铝合金材质，调整材质的粗糙度、哑光反射参数，还原工业器件外壳的磨砂质感，避免过度反光造成的失真；侧置的航空插头采用镀镍金属外壳搭配绝缘基座的材质组合，插针部分做了金属亮面处理，还原接插件的真实外观；端盖与轴衔接处的蓝色密封环采用橡胶材质，调整材质的漫反射与轻微凹凸质感，还原密封件的弹性外观。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角投射，搭配补光弱化硬阴影，突出编码器各部件的结构层次与材质差异，背景采用浅灰色渐变背景，将视觉焦点集中在编码器本体上，同时添加了柔和的地面接触阴影，增强模型的真实感与立体感。结构设计上完整还原了编码器的典型工业结构：法兰安装面的四个沉头安装孔可直接适配标准支架安装，侧出的航空插头采用标准工业连接器规格，出线方向与外壳的固定螺丝细节都做了1:1还原，轴伸端的台阶结构、密封槽细节都清晰呈现，模型可拆解查看内部腔体的预留空间，能够直观展现旋转编码器的外部装配逻辑与安装接口特征，可用于工业自动化设备的配套选型展示、教学演示、虚拟样机搭建等场景，模型的曲面过渡顺滑，无破面、错面等建模缺陷，各零件的装配约束关系完整，可直接用于后续的工程图导出、装配干涉检查等工作。
