Tevo龙卷风双Z轴皮带传动固定支座

　　在桌面级FDM3D打印机的Z轴传动结构优化中，双Z轴同步传动方案是解决单丝杆传动偏载、提升打印平台升降稳定性的常用改造方向，这款固定支座正是为Tevo龙卷风机型的双Z轴皮带传动改造设计的专用连接件。日常打印作业里，不少用户会遇到单Z轴驱动下平台两侧升降不同步、长时间运行后丝杆磨损不均导致的平台倾斜问题，尤其在打印大尺寸模型、层高设置较小的高精度作业场景下，Z轴的传动误差会直接反映在打印件层纹错位、表面平整度差的缺陷上，采用皮带联动双Z轴的方案，能让两侧丝杆的转动保持同步，而这款支座就是整套传动链路里承担轴端定位、皮带张紧路径固定的核心结构件。

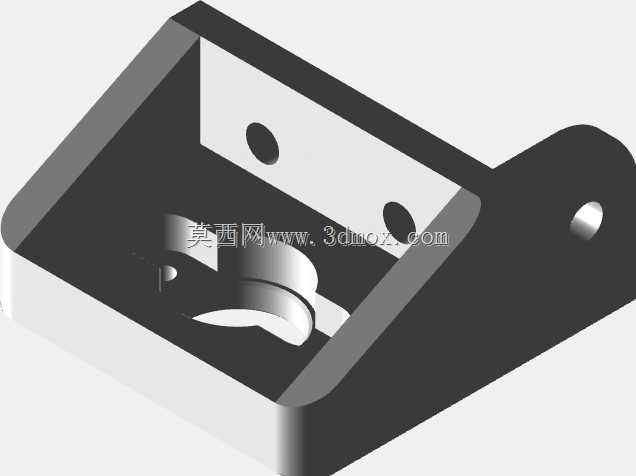

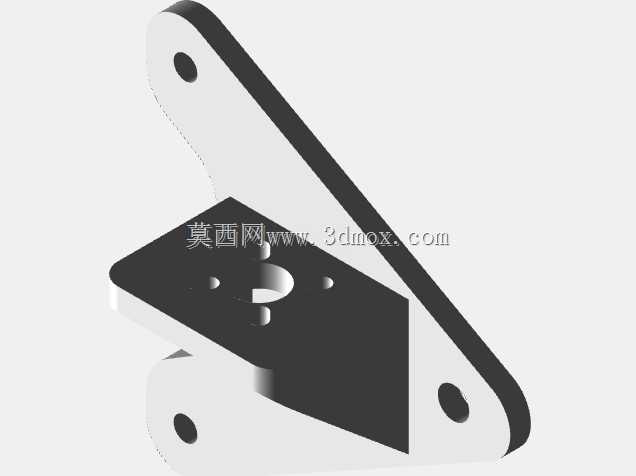

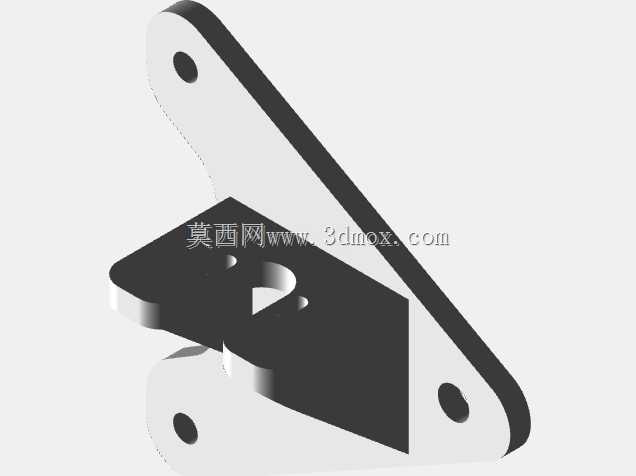

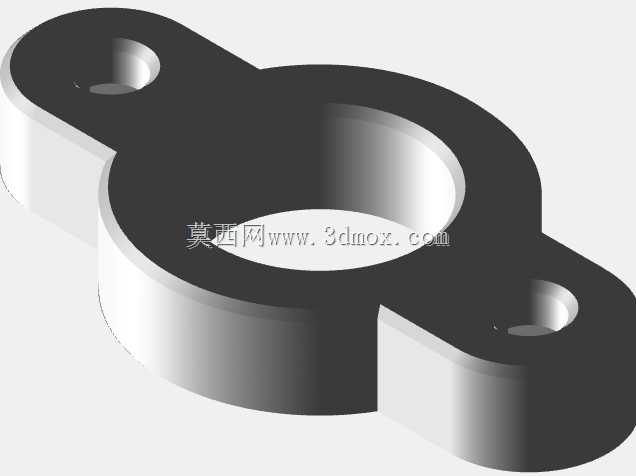

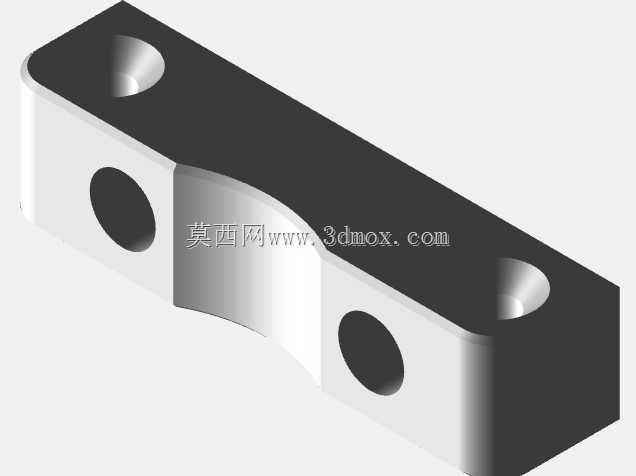

　　从结构设计来看，支座主体采用中间环形定位孔加两侧对称安装耳的布局，中间的环形孔用于穿装Z轴的光轴或者丝杆端部的定位衬套，孔壁的厚度经过核算，能承受皮带张紧后产生的径向拉力，不会出现长期受力下的孔位变形，保证轴件转动时的同轴度，避免转动卡滞。两侧的安装耳上预留了沉头安装孔，安装时可以直接通过螺栓将支座固定在打印机的框架型材上，沉头结构能让螺栓头完全埋入支座表面，不会突出干涉皮带的运行路径，也不会和周边的走线、其他结构件产生刮擦。支座的整体厚度控制在适配2020或者2040型材安装面的尺寸范围内，安装时不需要额外对原有框架进行切割或者打孔改造，直接替换原有单Z轴的端部固定座即可完成安装，降低改造的加工门槛。

　　在实际安装边界上，两侧安装耳的孔位间距和Tevo龙卷风机型框架上的原有安装孔位完全匹配，中间环形孔的内径适配常规的T8丝杆端部轴承或者8mm光轴的直线轴承尺寸，不需要额外定制非标轴承，用户可以直接采购标准件完成装配。皮带的绕行路径经过支座侧面的导向边时，支座边缘做了圆角过渡处理，不会像直角边缘那样在长期运行中磨损皮带的齿面或者基带，延长同步带的使用寿命。从受力角度分析，当Z轴电机带动一侧丝杆转动时，皮带会将扭矩传递到另一侧丝杆，此时支座需要承受皮带张紧产生的两个方向的拉力，设计时将安装耳的受力方向和型材的安装面垂直，让螺栓承受剪切力而非拉力，保证连接的可靠性，即使皮带张紧力调整到适合Z轴传动的数值，支座也不会出现松动或者断裂的情况。

　　在实际使用场景中，安装这款支座完成双Z轴改造后，打印平台升降时的晃动量会明显降低，尤其是在平台移动到Z轴最高位置时，两侧的同步误差能控制在0.05mm以内，打印大尺寸 tall 型模型时，不会出现因为Z轴偏移导致的层错、侧壁台阶等问题。另外支座的结构没有多余的冗余设计，整体重量较轻，不会给Z轴的运动增加额外的负载，电机驱动时的电流波动和改造前基本一致，不会出现驱动过载丢步的问题。对于从事3D打印机改装、桌面级设备结构优化的从业者来说，这款支座的结构设计可以作为同类双Z轴改造方案的参考，其孔位布局、受力结构的设计思路，也可以迁移到其他同类型桌面级FDM设备的Z轴升级改造中，在设计同类固定件时，需要重点关注安装孔位的同轴度、受力方向的结构强度，以及和周边运动部件的干涉避让，这些细节都会直接影响改造后设备的运行稳定性。
