立式双耳铰接式机械连接支座结构设计

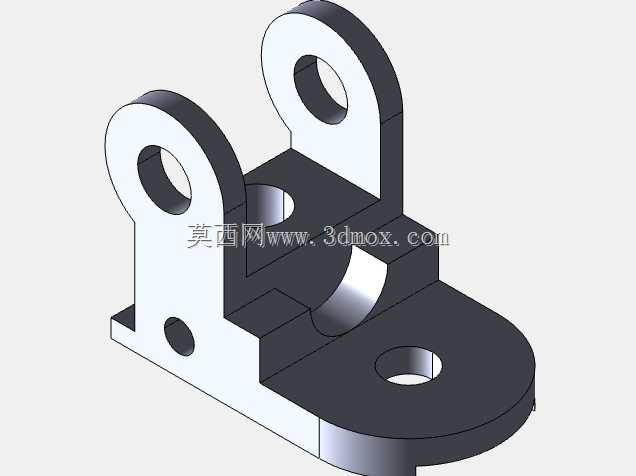

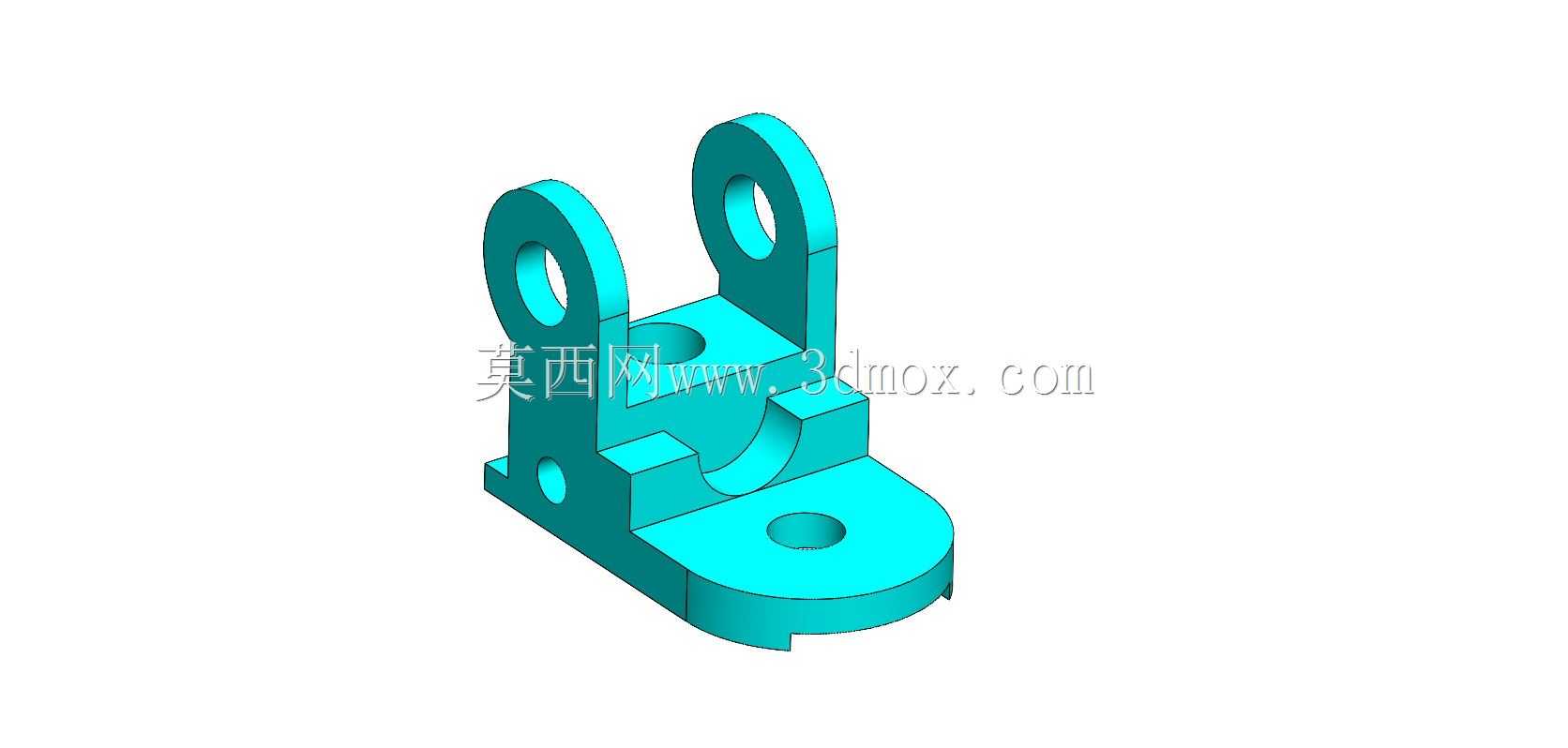

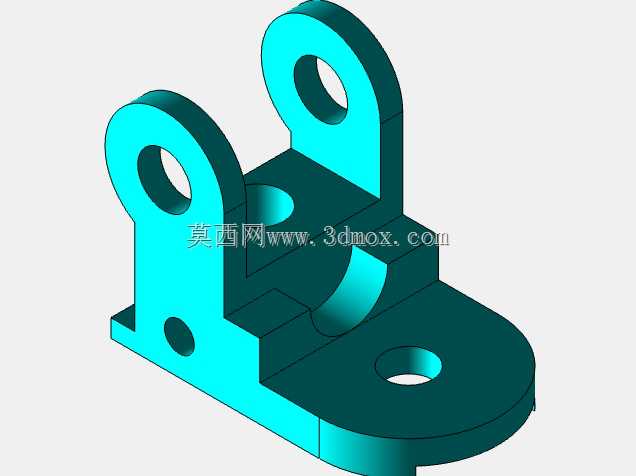

　　这类带双耳铰接结构的支撑支座，在轻工自动化输送线、小型工装夹具定位单元、非标设备的活动连杆连接端应用十分广泛，核心作用是实现两个相对运动构件之间的铰接支撑，同时承担径向载荷与小范围的摆动扭矩传递，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，底部带单安装孔的半圆弧形底座，是整个构件的安装基准面，安装时底座底面完全贴合设备安装基板的平面，通过底部的通孔穿入锁紧螺栓完成固定，底座的圆弧过渡设计一方面是为了减少安装面边缘的应力集中，另一方面也能在安装时适配小范围的安装面圆弧倒角，避免出现安装悬空的问题。

　　上部的两个对称竖直耳板是核心的铰接承载部位，耳板上的同轴通孔用于穿入铰接销轴，两个耳板的孔位同轴度公差需要控制在0.02mm以内，否则穿入销轴后会出现卡滞，导致铰接部位转动不畅，长期运行还会出现销轴偏磨、耳板孔椭圆化的问题。耳板与底座之间的过渡连接块做了阶梯式的加强结构，中间位置预留的半圆弧凹槽，是为了避让铰接部位配套的轴套、挡圈或者连杆端部的圆弧结构，避免构件运动过程中出现运动干涉，连接块侧面的小孔是工艺定位孔，在机加工过程中用于装夹定位，也可作为后期运维时的润滑油注入孔，向铰接销轴部位加注润滑脂，降低转动副的磨损速率。

　　从安装边界来看，这类支座的整体高度通常控制在80-120mm区间，耳板的中心距根据配套销轴的直径调整，常规适配10-20mm直径的铰接销轴，底部安装孔的直径适配M8-M12的锁紧螺栓，安装时需要保证底座底面的平面度不低于0.05mm，否则锁紧螺栓后会导致耳板出现微变形，影响铰接孔的同轴度。在实际选型应用时，需要根据铰接部位的最大径向载荷核算耳板的厚度，常规Q235材质加工的该类支座，单耳厚度8mm时可承受不超过5kN的径向载荷，如果应用在有冲击载荷的工况下，需要更换45号钢调质处理的毛坯加工，同时耳板厚度增加至10-12mm，避免冲击载荷下耳板出现根部断裂的问题。

　　建模过程中需要重点关注几个工艺细节：一是耳板孔与底座安装面的垂直度公差，必须保证在0.03mm以内，否则铰接后连杆的摆动平面会出现偏移，导致整个运动机构出现卡滞；二是所有的棱边都需要做C1的倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中，提升构件的疲劳强度；三是底座底面与安装基板接触的部位不能做凸起的标识或者刻字，否则会导致安装面贴合不严，出现固定松动的问题。这类支座在实际生产中通常采用铣削加工一次成型，毛坯选用方料铣削出外轮廓后，再钻削各个孔位，最后做倒角和表面氧化处理，避免长期在车间环境下出现锈蚀，影响铰接部位的转动灵活性。在自动化生产线的翻板机构、工装夹具的压紧臂连接端、小型输送线的挡料机构铰接点，都能看到这类结构的应用，相比单耳铰接结构，双耳的设计可以让连杆端部嵌入两个耳板之间，受力更加均匀，侧向承载能力更强，不会出现单耳结构容易发生的侧向弯曲变形问题。
