HC49-S直插石英晶振三维结构模型

　　做消费电子、工控板卡的结构设计时，HC49-S封装的直插石英晶振是绕不开的基础元件，很多刚入行的工程师在做PCB布局、外壳干涉检查时，经常因为对这类晶振的实际外形、安装边界把握不准，要么预留的安装空间不足导致波峰焊后元件顶到外壳，要么引脚开孔位置偏差造成焊接应力拉裂晶振基座，这套三维模型刚好能解决这类前期设计的校核痛点。从实际应用场景来看，这类直插晶振至今仍大量用在对成本敏感的工控控制板、老式家电主控板、低端电源管理模块、学生实训电子制作套件中，相比贴片晶振，它的抗机械冲击能力更强，引脚焊接强度更高，在存在小幅振动的工业现场设备里，长期运行的失效率比同参数贴片晶振低不少，很多做电力采集终端、小型工业计数器的厂家，至今仍优先选用这个封装的晶振作为时钟源。从产品功能特性来说，HC49-S属于无源石英晶振的经典直插封装，内部是经过精密切割的石英晶体谐振片，通过金属引脚与外部电路连接，外部采用金属外壳压封实现电磁屏蔽，避免外界电磁干扰影响谐振频率稳定性，不同标称频率的同封装晶振，外形尺寸、引脚间距完全一致，只是内部晶体切片的切割角度、厚度存在差异，这也给结构设计的通用化预留了空间，同一块PCB的晶振焊盘可以兼容4MHz、8MHz、12MHz、16MHz等多种常用频率的同封装元件，不需要针对不同频率单独调整封装尺寸。

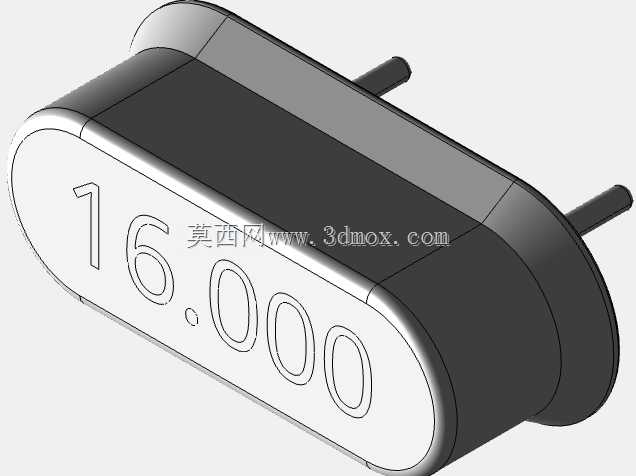

　　这套模型的设计思路完全还原了实物的工程细节，没有做过度简化：首先是外壳部分，准确还原了HC49-S封装的椭圆柱形拉伸金属壳特征，壳体顶部的平面区域专门做了标识位，对应实物表面激光雕刻的频率参数、型号标识位置，壳体底部与绝缘基座的压合台阶也做了1:1还原，这个台阶是很多简化模型容易忽略的细节，实际做波峰焊治具设计时，这个台阶的高度直接决定了治具承托位的深度，如果忽略这个结构，治具会把晶振顶起，导致焊接时引脚浮高。然后是引脚部分，模型严格按照行业通用的引脚规格制作，两根直插引脚的中心间距为标准的4.88mm，引脚直径0.5mm，引脚伸出基座底部的长度为3.2mm，刚好匹配常规1.6mm厚度PCB的波峰焊引脚伸出量要求，引脚与基座连接的位置做了微小的圆弧过渡，还原了实际封装中引脚封胶的应力释放结构，避免建模时直角结构导致的应力集中误判，也能让工程师在做引脚成型模拟时，准确把握折弯的起始位置。

　　在安装边界的尺寸还原上，模型给出的晶振本体总高度为10.5mm，本体最大宽度为4.7mm，长度为10.2mm，这个尺寸是包含了外壳压合边的最大外轮廓尺寸，在做PCB布局的空间预留时，只要按照这个外轮廓向外预留0.5mm的安全间隙，就能避免相邻元件与晶振发生干涉，同时也能满足波峰焊时的元件间距要求，防止连锡。很多工程师在画这类元件的封装时，经常只画两个引脚焊盘，忽略本体的三维轮廓，等到结构件打样回来才发现晶振上方的外壳加强筋刚好压在晶振顶部，不得不返工修改模具，这套三维模型可以直接导入结构装配文件，提前做干涉检查，把这类问题消灭在设计阶段。

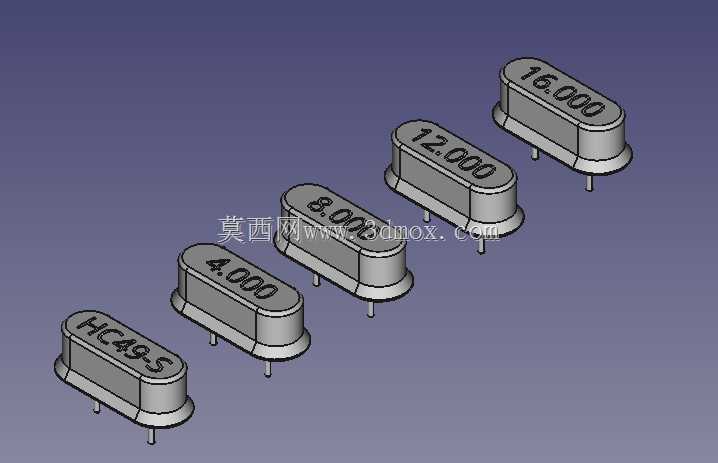

　　另外，模型也还原了同封装不同频率晶振的外观一致性特征，不管是4MHz、8MHz、12MHz还是16MHz的规格，除了顶部标识的数字差异，其余结构尺寸完全一致，这也符合电子元器件的标准化设计逻辑，方便工程师在做BOM替换时，不需要重新调整PCB封装和结构空间，只需要确认电气参数即可完成替代。在实际建模过程中，外壳部分采用拉伸加圆角的特征构建，还原了金属冲压外壳的圆滑边缘，没有生硬的棱角，基座部分采用耐高温绝缘电木材质的质感还原，引脚部分做了镀锡金属的表面特征区分，整个模型的装配关系完全对应实物的组装流程：先将石英晶片与引脚固定在绝缘基座上，再将金属外壳与基座压合密封，最后完成引脚的校直，整个结构没有多余的特征，也没有遗漏关键的装配定位点，不管是用来做PCB的3D布局校验，还是做产品爆炸图的元件展示，或者是做生产工艺的模拟演示，都能满足精度要求。对于刚接触电子结构设计的工程师来说，通过这个模型也能直观理解直插晶振的空间占用特点，比如晶振本体是椭圆柱形，在布局时不能按照矩形元件的投影来预留空间，椭圆柱的圆弧侧面可以和相邻的贴片电阻电容保持更小的安全间距，在空间紧张的板卡上可以进一步压缩布局面积，同时也要注意，晶振的金属外壳是导电的，如果板卡上有裸露的高压走线，必须避开晶振外壳的投影区域，防止高压通过外壳打火短路，这些细节在二维封装图上很难直观体现，通过三维模型就能一目了然。
