多位数螺钉式接线端子排结构设计

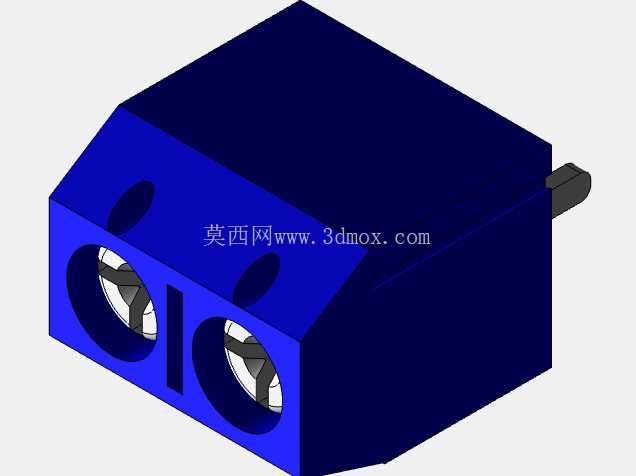

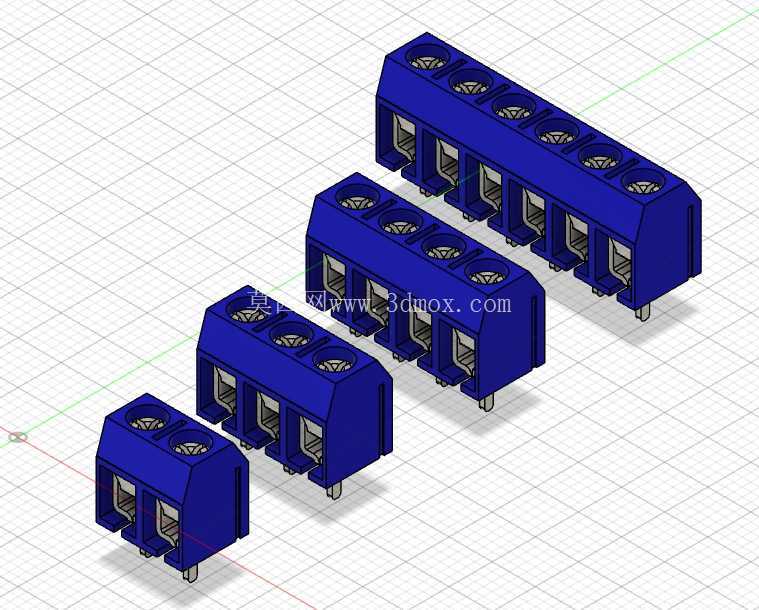

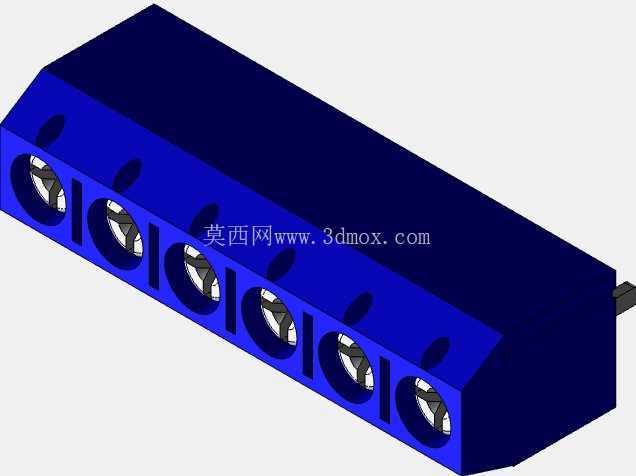

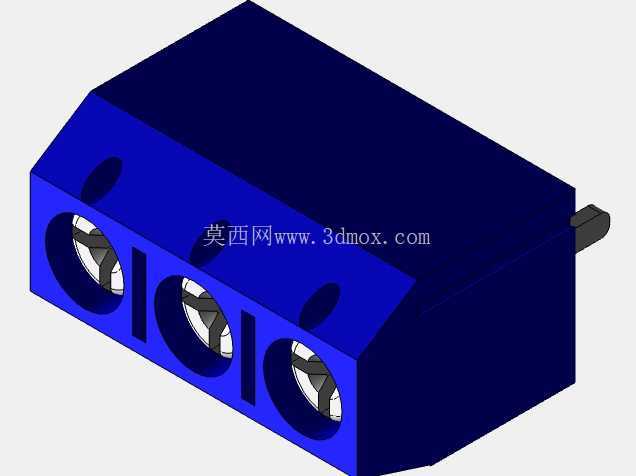

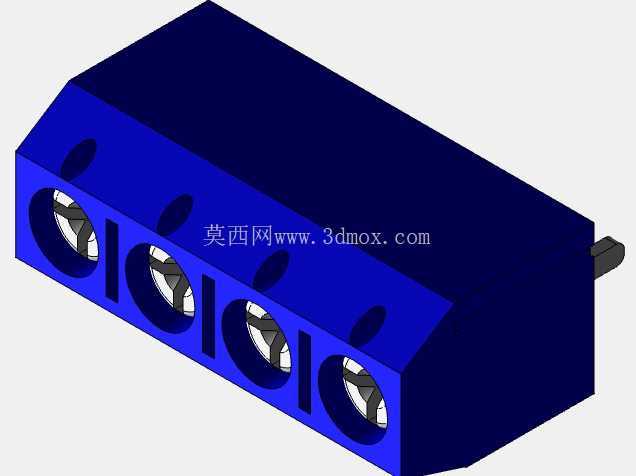

　　在低压电气控制回路、PCB板载电源接线场景中，这类螺钉式接线端子是实现导线与电路板可靠电气连接的核心基础元件，本次呈现的是同系列不同位数的螺钉压接式接线端子结构，覆盖2位、3位、4位、6位等常用极数规格，可适配不同回路数量的接线需求。从实际工程选型角度看，这类端子常应用在开关电源、小型控制变压器、工控IO接口板、低压配电辅助模块等设备的板端接线位置，用来完成外部输入输出导线与板载电路的导通连接，相比焊接式接线，这类端子无需对导线端头做搪锡处理，现场接线、后期维护拆线都更便捷，适合批量设备组装以及现场运维的作业场景。

　　从功能特性上看，该系列端子采用螺钉直压式的导线锁紧结构，拧紧顶部的十字螺钉即可将插入接线腔的导线牢牢压紧，螺钉底部的压接面做了防滑处理，避免导线受拉扯时出现松脱，同时压接区域的金属导电件采用高导通性的铜质基材，表面做镀锡处理，既降低接触电阻减少通电发热，也能提升抗氧化能力，适配长期通电的工作场景。外部绝缘基座采用蓝色阻燃工程塑料注塑成型，材料具备UL94-V0级阻燃特性，相邻接线位之间设置有绝缘隔栏，避免不同极数的导线端头误碰造成短路故障，基座的棱角位置都做了圆弧过渡处理，避免组装作业时划伤操作人员手部。

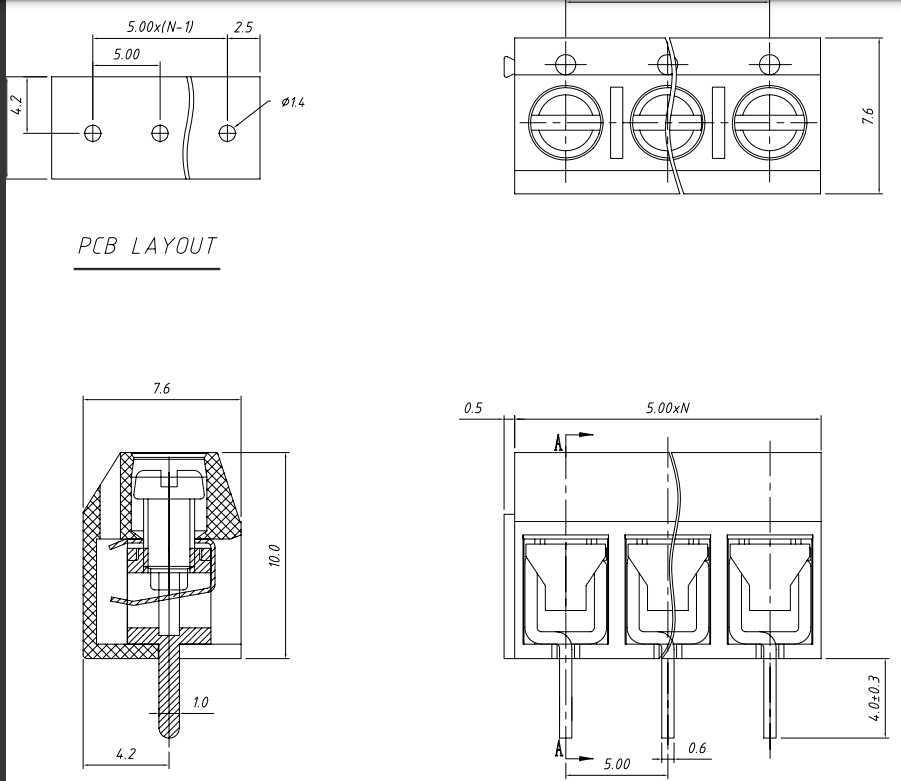

　　设计过程中首先要明确安装边界，该系列端子采用直插式焊针设计，焊针间距为5.00mm，对应PCB板上的安装孔位需要按照5mm的孔距做排布设计，焊针直径适配常规1.0mm的PCB钻孔尺寸，过波峰焊时可以实现可靠焊接固定。不同位数的端子整体长度随极数增加线性增长，单极的基座宽度保持一致，这样同系列不同位数的端子在PCB布局时可以保持焊针网格的对齐，方便板上走线的排布。基座底部与PCB板面贴合的位置做了定位凸台设计，插件时可以快速卡入PCB上的定位孔，避免过焊时端子出现偏移歪斜，保证焊接后端子的整齐度。接线腔的开口方向与焊针方向垂直，导线从基座侧方水平插入，拧紧顶部螺钉即可完成固定，这种侧进线的结构可以降低整体接线后的高度空间占用，适配外壳内部空间局促的小型电气设备。

　　在结构细节处理上，每个接线位的螺钉都做了防脱落设计，即使拧到最松的状态螺钉也不会从基座上脱落，避免现场接线时小零件掉落丢失，提升组装效率。金属导电件与基座的配合采用过盈卡装结构，不需要额外的固定件即可将导电件牢牢嵌在塑壳内部，承受螺钉拧紧时的扭矩也不会出现导电件移位的情况。不同位数的端子外形保持统一的高度、宽度尺寸，仅长度随极数变化，这样在设备外壳的开孔设计时，可以根据选用的端子位数灵活调整开孔长度，不需要重新适配高度和深度方向的尺寸，降低结构设计的重复工作量。从实际使用的可靠性角度出发，该结构的端子可以适配0.5-2.5平方毫米的多股铜芯导线，满足大部分低压小功率设备的载流需求，压接后的导线可以承受不小于50N的轴向拉力，不会出现松脱，接触电阻控制在毫欧级别，长期通电时的温升符合低压电气元件的相关标准要求，不会出现过热引燃周边元件的风险。在三维建模过程中，需要重点还原塑壳的隔栏结构、导电件的压接型腔、焊针的位置尺寸以及顶部螺钉的沉头结构，确保模型导入PCB设计软件时可以准确匹配安装孔位，也可以用于设备组装时的干涉检查，验证外壳与端子、导线与周边元件的空间间隙是否满足安全距离要求。
