20x2字符液晶显示模块结构设计

　　在工业控制终端、小型嵌入式检测设备、教学实验装置这类对显示需求不复杂、成本控制严格的场景里，20字符2行的字符型液晶显示模块是应用极广的人机交互部件，本次建模的这款模块，完全贴合市面通用ERM系列字符屏的实际安装与功能逻辑，可直接用于设备面板布局的干涉检查、结构适配验证。从实际使用场景来看，这类模块不需要复杂的图形显示能力，仅承担设备运行参数、状态提示、简单操作指引的字符输出任务，常见于小型温控器、简易PLC扩展面板、电子实验套件、小型电源设备的前端交互区，相比点阵图形屏，它的驱动逻辑简单，占用主控IO资源少，功耗更低，在不需要复杂UI的设备里是性价比极高的选型方案。

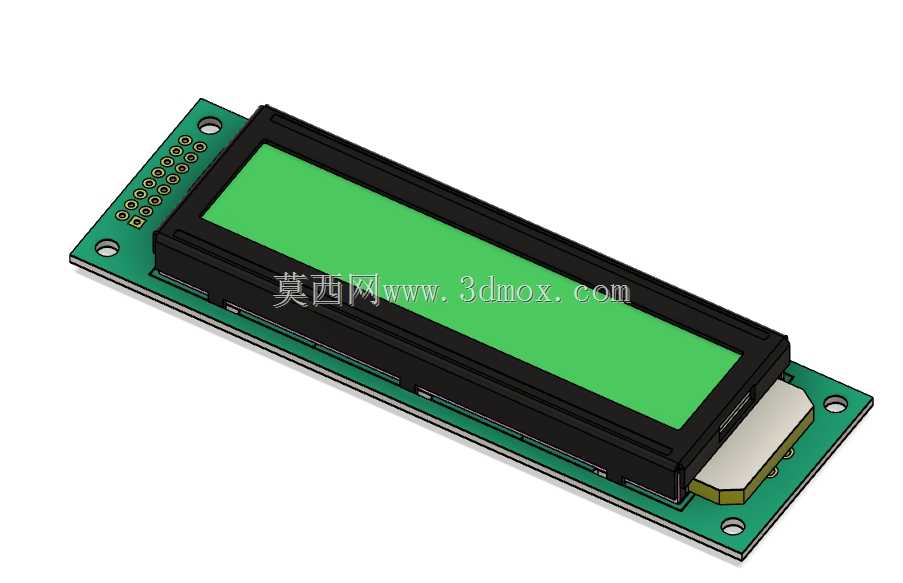

　　从功能特性上看，这款模块采用黄绿底黑字的STN液晶面板，自带背光组件，可在常规室内光照环境下清晰显示ASCII字符及自定义少量特殊符号，2行每行20字符的显示区域，刚好能覆盖绝大多数小型设备的参数展示需求，比如第一行显示当前测量数值、第二行显示设备运行状态，不需要额外做字符滚动逻辑就能满足基础交互。模块的PCB基板采用长条形布局，板载液晶驱动绑定芯片、背光供电电路、接口排针，所有元器件都布置在基板背面与液晶面板下方的区域，不会额外占用安装空间。设计思路上完全遵循行业通用的安装规范，首先确定液晶显示区的可视边界，保证面板开窗后显示区域完全外露，不会被面板结构遮挡；其次规划安装孔位，四个角的金属化安装孔位置与市面同规格2002字符屏完全通用，设备结构设计时不需要重新调整孔位，可直接替换同规格不同品牌的模块；接口排针布置在基板短边一侧，采用2.54mm间距的排针接口，匹配通用杜邦线与IDC排线的连接需求，布线时预留了足够的插接线空间，不会出现插接线后与周边结构干涉的问题。

　　外形尺寸与安装边界方面，模块整体长度适配标准面板的安装开槽宽度，基板厚度包含液晶面板、背光组件的总堆叠高度控制在常规嵌入式安装的允许范围内，安装孔中心距严格遵循通用2002屏的行业标准，从基板边缘到安装孔的边距预留了螺丝安装的操作空间，使用M2.5或M3的自攻螺丝即可完成固定；液晶面板表面到PCB背面的总高度，在做嵌入式面板设计时，可直接按照这个堆叠尺寸预留面板与内部主板的间隙，不需要额外做避让结构；排针接口突出基板背面的高度也做了适配，当模块直接插装在主控板上时，排针长度刚好满足焊接需求，不会出现引脚过长顶到其他元器件的问题。

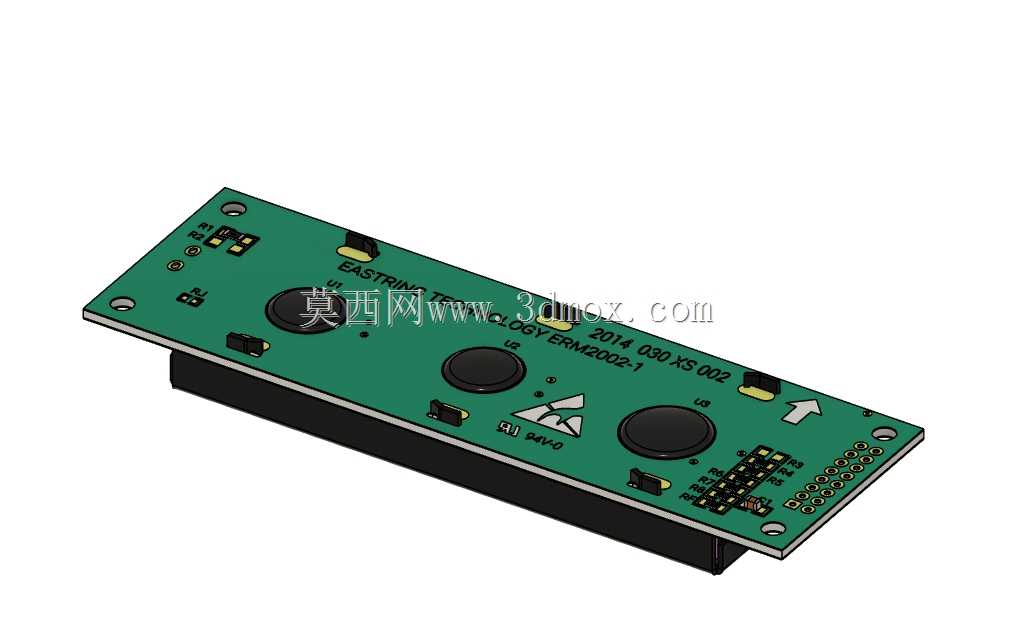

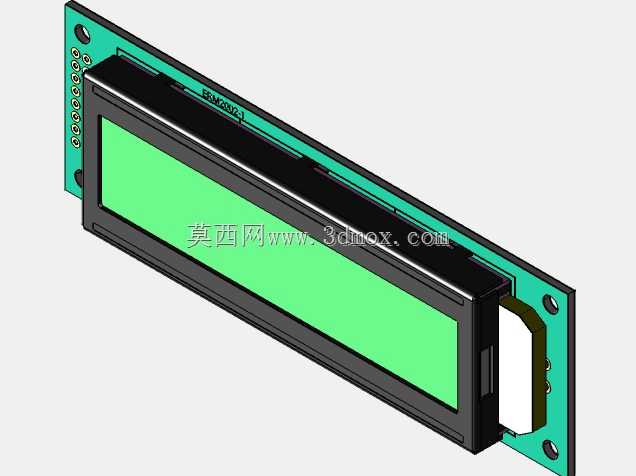

　　建模过程中还原了模块的所有细节特征，包括PCB板上的定位孔、丝印层的轮廓、液晶面板的黑色封装边框、背光组件的侧边结构、排针的引脚细节，在做整机结构装配时，可直接导入模型进行干涉检查，验证面板开窗位置是否准确、安装后是否与内部其他元器件产生空间冲突、接线后线束的弯折空间是否充足。这类字符液晶模块的结构通用性极强，绝大多数同规格产品的安装尺寸都保持一致，这个模型可直接作为通用选型模型放入结构件库，在做小型嵌入式设备、工业控制小终端的结构设计时直接调用，不需要重复建模，能大幅提升结构设计阶段的布局效率，避免因尺寸估算偏差导致的开模后安装不匹配问题。在实际设备装配中，这类模块通常采用嵌入式安装，面板正面露出液晶显示区域，PCB部分置于设备壳体内部，通过四个角的螺丝固定在面板内侧的安装柱上，建模时特意还原了模块边缘的倒角细节，安装时不会刮伤面板内侧的喷涂层，也不会因为边缘锐边割伤装配人员的手部。模块的背光组件位于液晶面板下方，建模时还原了背光层的厚度与侧边的导电胶条结构，在做热设计评估时，可根据这个结构预留少量的散热空间，虽然这类模块功耗极低，常规使用下不需要额外散热，但在密闭式壳体内部做整体热布局时，准确的模型尺寸能帮助工程师更合理地规划内部元器件的排布位置。
