导轨式安装安全栅电源模块结构

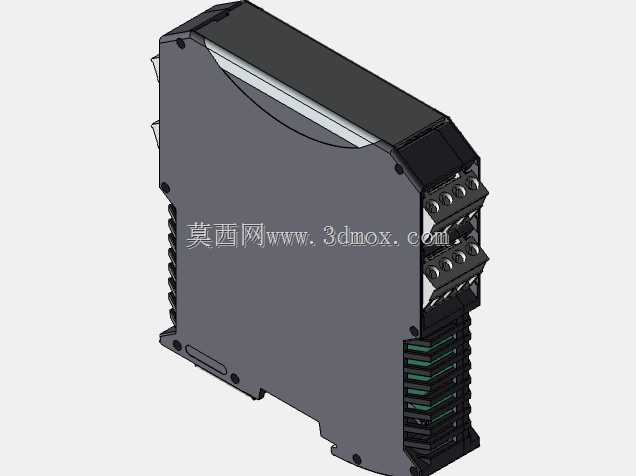

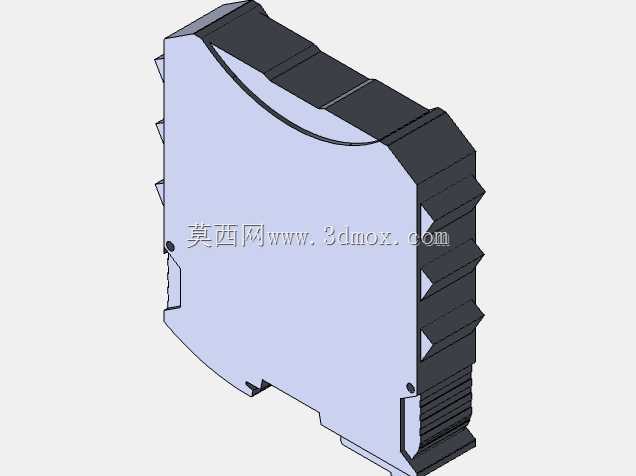

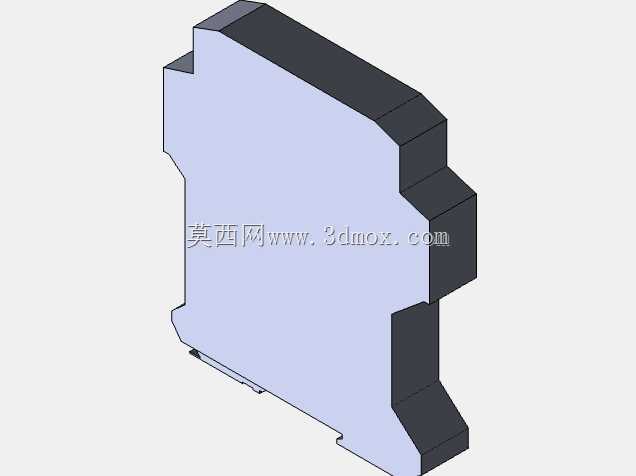

　　在工业防爆控制回路、化工装置信号采集回路这类存在易燃易爆混合气体的作业场景里，这类导轨式安装的安全栅电源模块是本安回路里的核心配套元件，它承担着回路限能、信号隔离、供电适配的多重作用，既需要给现场侧的本安仪表提供稳定的工作电源，又要把故障状态下传递到危险侧的电压、电流钳制在安全阈值以内，避免电弧、过热能量引爆现场易燃易爆介质。从结构设计来看，这款元件采用了标准DIN导轨卡装的壳体方案，整体壳体为薄型化侧装结构，单模块厚度控制在12mm左右，能在有限的控制柜安装空间里实现高密度排布，适配目前主流的35mm标准电气安装导轨，壳体背部自带弹性卡爪，安装时只需对准导轨上沿按压即可卡入固定，拆卸时用一字螺丝刀撬动卡爪解锁结构就能快速取下，不需要额外的固定螺丝，能大幅提升柜内元件的装配、维护效率。壳体的主体部分采用阻燃级PA66工程塑料注塑成型，表面做了哑光抗静电处理，能避免柜内积尘、静电积累带来的安全隐患，侧部设计了多道平行的散热筋结构，既可以增加壳体的结构强度，避免插拔接线、运输过程中出现壳体开裂，又能增大壳体与空气的接触面积，把内部电路工作产生的热量快速传导散发出去，保证元件在-20℃到60℃的工作环境温度范围内长期稳定运行，不会因为积热导致内部元器件参数漂移。

　　接线端部分采用了螺钉压接式接线端子，端子排布在壳体上下两端，分别对应安全侧与危险侧的接线回路，不同回路的端子之间设计了隔离挡墙，能避免接线过程中金属丝脱落造成的回路短路，端子的导电件采用镀锡铜材质，压接力矩控制在0.5-0.6N·m，能适配0.5-2.5平方毫米的多股铜芯导线，保证接线接触电阻稳定，不会因为长期运行出现氧化松动。从电路布局的结构设计来看，壳体内部预留了足够的电气间隙与爬电距离，安全侧与危险侧的电路之间通过隔离槽、绝缘挡板做了物理分隔，爬电距离满足8mm以上的本安电路设计要求，能实现输入、输出、电源三端的可靠电气隔离，隔离耐压可以达到2500VAC，避免不同回路之间的信号串扰，也能防止现场侧的浪涌、尖峰电压倒灌进入控制室侧的控制系统，损坏PLC、DCS这类核心控制设备。

　　在实际选型应用中，这类元件通常成排安装在控制柜的进线侧或者本安回路接线端子旁，安装时需要在模块上下预留至少40mm的接线操作空间，模块之间不需要额外预留散热间隙，可以紧密排布，单根1米长的标准导轨最多可以安装80个左右同规格模块，能大幅节省控制柜的内部安装空间。壳体正面预留了标识标签粘贴区域，可以标注回路编号、对应现场设备位号，方便后期运维排查故障，侧部设计了相邻模块拼接定位槽，多模块并排安装时可以通过定位槽互相卡合，避免长期使用过程中模块在导轨上出现移位、倾斜。

　　不同于普通的导轨式开关电源，这款元件的结构设计完全围绕本安回路的安全要求展开，所有的结构尺寸、材料选型、绝缘设计都符合防爆电气的相关标准，既可以给现场的两线制变送器、开关量传感器提供工作电源，又可以实现模拟量信号、开关量信号的隔离传输，把危险侧的故障能量限制在点燃阈值以下，是石油、化工、油气储运这类存在爆炸性气体环境的工控场景里必不可少的回路保护元件。在三维建模过程中，这类元件的结构细节需要重点还原导轨卡爪的弹性结构尺寸、接线端子的开孔位置、散热筋的排布间距，保证做柜内布局装配仿真时，能准确模拟元件的安装干涉、接线空间预留，避免实际装配时出现元件装不上、接线操作空间不足的问题。
