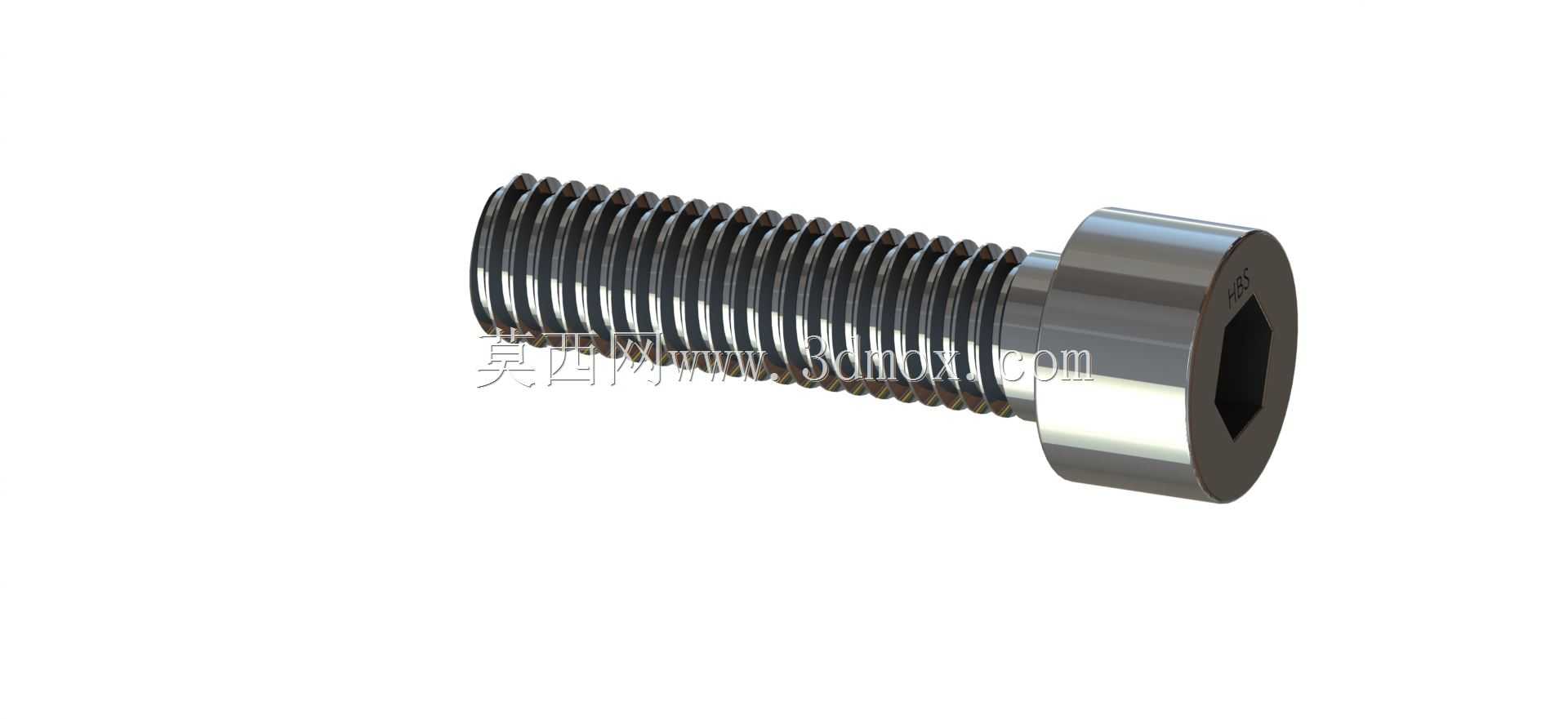

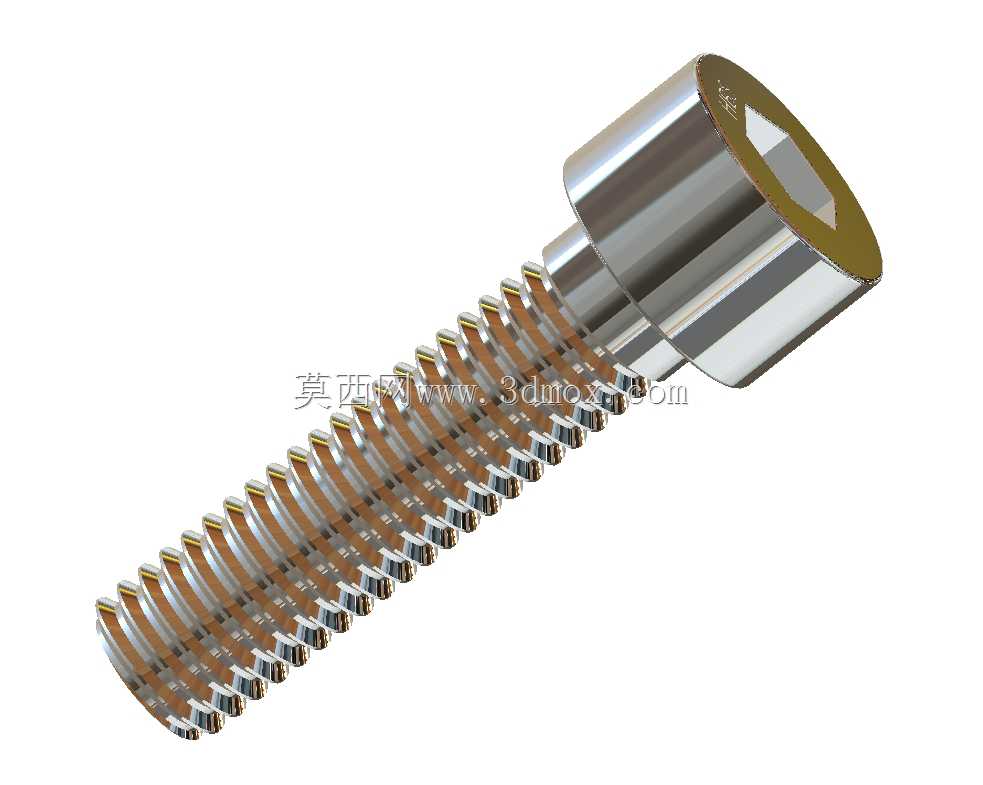

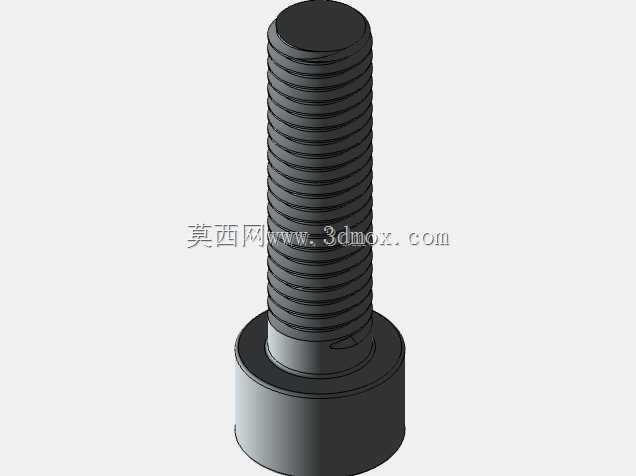

DIN912标准内六角圆柱头螺栓结构模型

在机械装配场景里，内六角圆柱头螺栓是出现频率极高的连接件，从普通的工装夹具组装，到汽车底盘部件的紧固，再到航空航天设备的内部结构连接，甚至民用建筑的金属构件拼接，都能看到这类紧固件的身影。DIN912作为德系工业体系里针对内六角螺钉制定的成熟标准，对这类连接件的各项参数做了明确的约束，能很好适配不同场景下的装配需求。

从实际使用的角度看，这类螺栓的核心优势集中在头部结构设计上：圆柱头的外形可以在沉孔安装时完全没入被连接件表面，不会出现外六角螺栓头部突出的问题，能让设备外表面保持平整，既避免突出的头部剐蹭操作人员或者周边管线，也能在空间紧凑的安装位里完成紧固作业，不需要给扳手预留太大的侧向操作空间。内六角的驱动形式配合对应的六角扳手，可以传递更大的拧紧扭矩，相比十字槽或者一字槽的螺钉，不容易出现槽口滑牙的问题，在需要大预紧力的连接场景下可靠性更高，哪怕是需要反复拆装的检修位置，也能保持稳定的驱动配合。

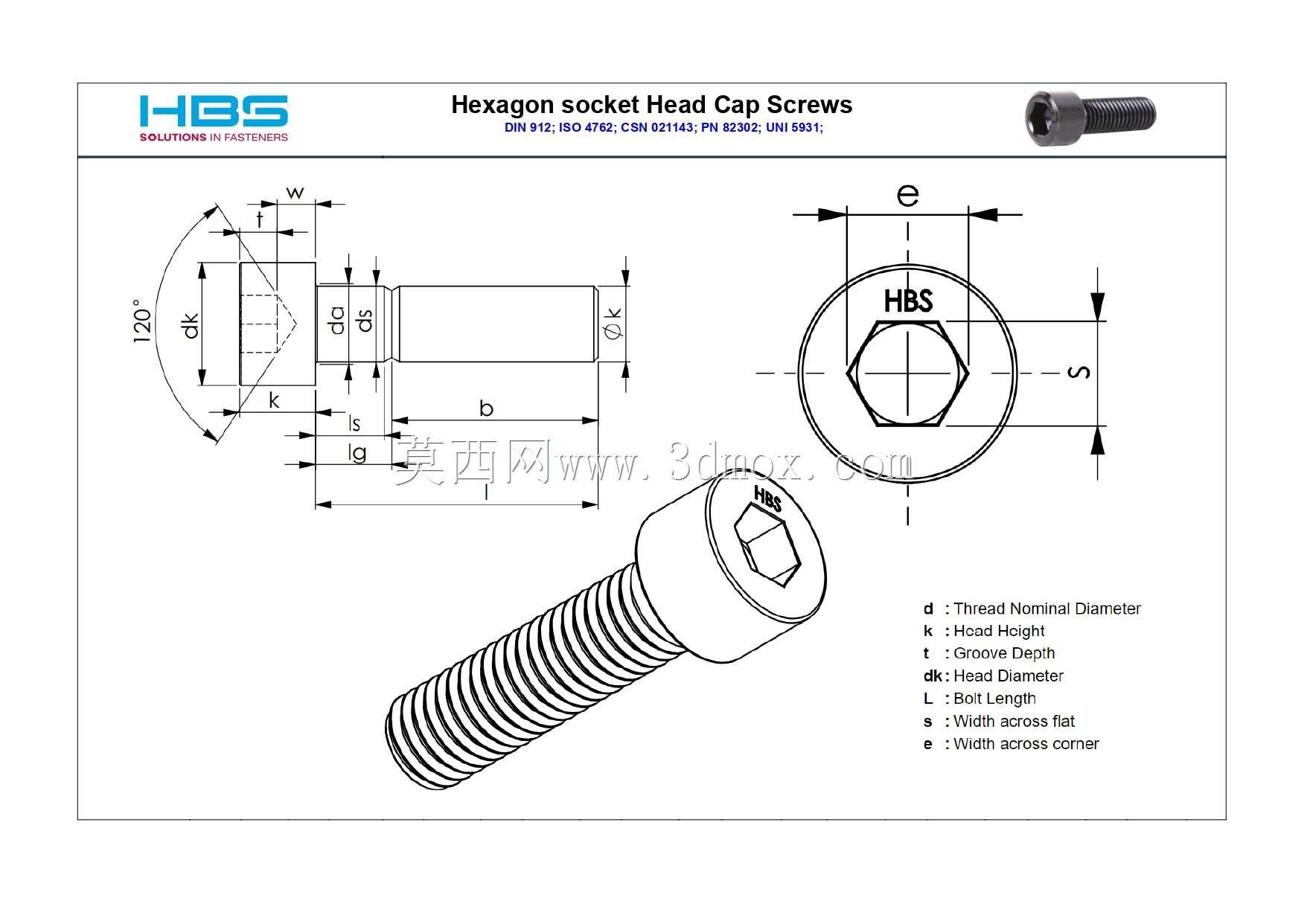

做这类标准件的三维建模时，首先要捋清楚标准里的尺寸约束逻辑：螺纹部分要区分粗牙、细牙的不同参数，牙型角、螺距、大径小径的公差要符合通用螺纹规范，建模时不能只做外观上的螺纹纹理，要把螺纹收尾的不完整扣、头部和螺杆衔接处的退刀槽结构都还原出来，这些细节在做装配干涉检查的时候会直接影响结果——如果忽略退刀槽，装配时螺栓头部和被连接件的接触面会出现虚假干涉，给后续的结构校验带来误判。头部的内六角槽深度、槽口的倒角尺寸也要严格对应标准要求，槽口边缘的小倒角是为了让内六角扳手能顺利插入，哪怕装配时存在微小的位置偏差，也能快速对准，不会因为槽口边缘太尖锐导致扳手卡滞或者刮伤镀层。

实际选型时，安装边界的确认是不能跳过的环节：首先要计算被连接件的沉孔深度，沉孔直径要比螺栓头部直径大0.2到0.5毫米，给安装时的微小偏移留出余量，沉孔深度要保证螺栓拧紧后头部端面不高出被连接件表面，同时也不能让沉孔过深导致内六角槽完全没入沉孔底部，让扳手无法完全插入。螺栓的有效螺纹长度要根据被连接件的总厚度、弹垫平垫的厚度、螺母的啮合长度来计算，要保证拧紧后至少有2到3扣螺纹露出螺母，同时不能让螺纹末端顶到对面的零件表面。不同强度等级的DIN912螺栓适配的场景也有区别，8.8级及以上的高强度螺栓多用于承受动载荷的连接位置，比如设备的振动部件、承重结构的连接，4.8级的普通螺栓则多用于静态的框架拼接、外壳固定这类载荷较小的位置。

在三维装配设计里调用这类标准件模型时，还要注意配合面的约束设置：螺栓头部的支撑面要和被连接件的沉孔端面设置贴合约束，螺纹段和被连接件的过孔之间要留出合理的间隙，不能把过孔和螺杆设置成完全零间隙的配合，实际生产中孔位加工必然存在公差，合理的间隙才能保证装配可行性。另外，这类螺栓的头部圆柱面和螺杆的同轴度要求很高，建模时要保证两个特征的同轴度公差在标准范围内，否则实际装配时会出现头部无法放入沉孔、螺杆别劲的问题。很多新手建模时容易忽略头部支撑面和螺杆轴线的垂直度要求，如果这个垂直度超差，拧紧后螺栓会出现倾斜，导致预紧力分布不均，连接位置在受振动时容易出现松动，长期使用还可能出现螺栓断裂的隐患。

从表面处理的适配性来看，DIN912螺栓的圆柱头表面平整，适合做镀锌、镀镍、达克罗等各类表面处理，不同的处理层厚度会对整体尺寸产生微小影响，在高精度装配场景下建模时，要提前把镀层厚度的补偿量考虑进去，避免处理后的零件尺寸超差。比如做镀彩锌处理时，镀层厚度一般在8到12微米，对应的头部直径、内六角槽尺寸都会有微小变化，沉孔和扳手空间的设计要预留出对应的余量，不能完全按照裸件的极限尺寸来做结构设计。
