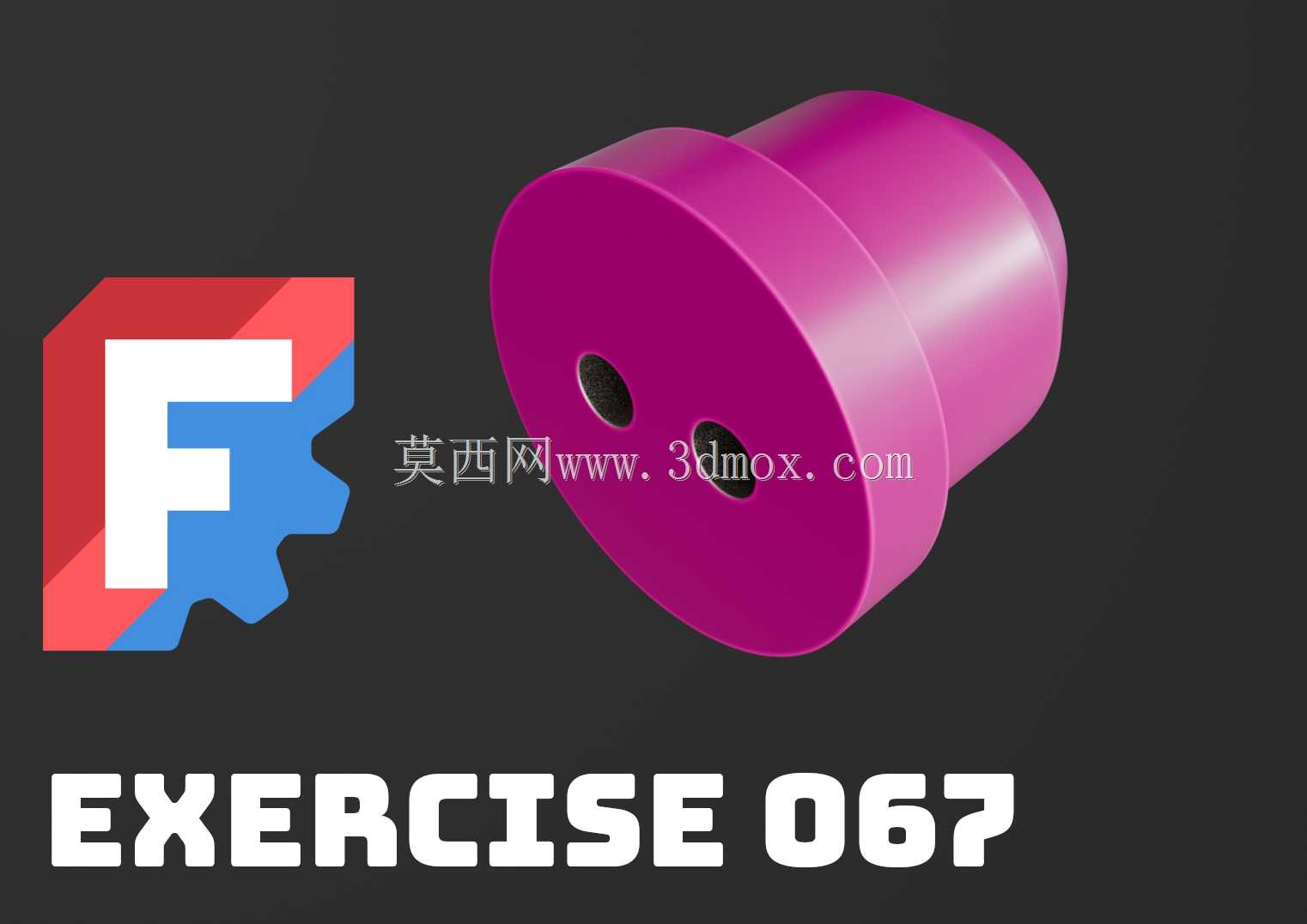

FreeCAD练习用带双孔阶梯轴套类零件建模

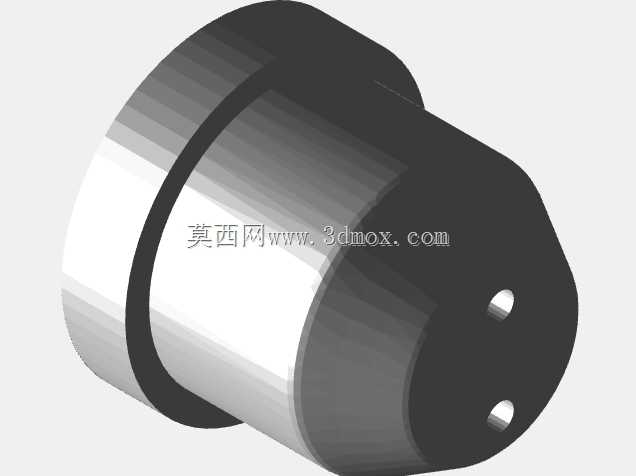

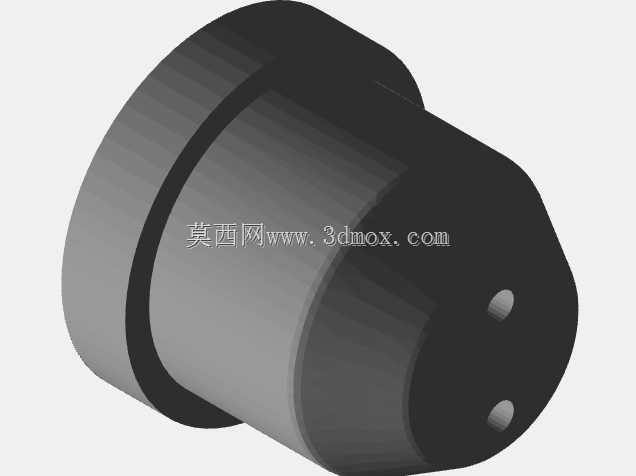

　　这类带双安装孔的阶梯回转类零件，在小型机电设备的动力传递、部件定位场景中应用十分广泛，日常接触的小型电源模块、低压控制组件的输出端定位结构里，经常能看到同构型零件的身影。从实际功能来看，该零件属于轴端配套的定位绝缘套类结构，大直径端面的两个通孔为安装固定孔，用于穿设紧固件将零件锁紧在安装基座上，小直径的外圆柱面则作为配合面，与外部构件的内孔形成间隙配合，承担径向定位、轴向限位的作用，部分同结构零件还会在内部开设同轴通孔，供引线或者芯轴穿过，实现电路连通或者动力传递的功能。

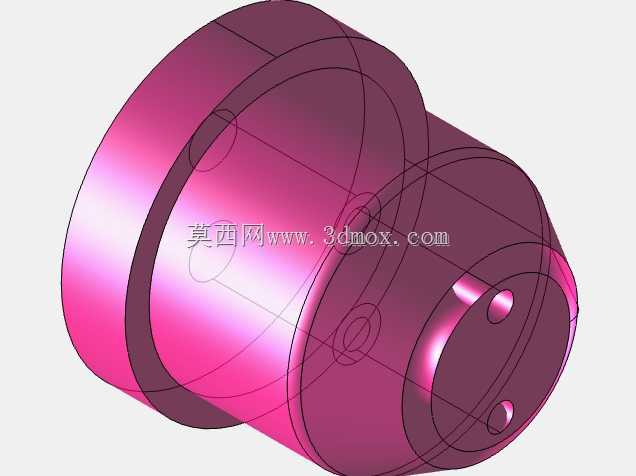

　　做这类零件的三维建模时，首先要梳理清楚回转体的层级关系，先绘制过轴线的半剖轮廓草图，通过回转命令生成主体阶梯结构，这一步需要重点把控各段圆柱的直径差、轴向长度的比例关系，大端与小端的衔接处要根据实际装配需求选择直角过渡或者小圆角过渡，若配合面有密封要求，过渡圆角的半径需要匹配密封件的安装尺寸，避免出现密封件装配后被切边、压合不严密的问题。主体结构生成后，再处理端面上的两个安装孔，绘制孔位草图时要严格控制孔中心到零件轴线的距离，两个孔的中心连线需要过零件轴线呈对称分布，避免装配时出现孔位错位、紧固件无法穿入的问题，孔的深度要根据零件的总厚度设置，若为通孔则要保证孔壁与零件外圆柱面不发生干涉，若为螺纹孔则要预留足够的攻丝深度，同时考虑螺纹末端的退刀结构。

　　从安装边界来看，这类零件的大端直径决定了安装时所需的基座平面最小尺寸，基座上对应的安装孔位需要与零件端面孔位保持同轴度公差在0.1mm以内，小端圆柱的配合公差一般选H7/g6的间隙配合，既保证装配时能顺利推入，又不会出现径向晃动量过大的问题，零件的总轴向长度需要匹配安装位的空间深度，避免装配后出现零件突出干涉或者定位不到位的情况。建模过程中还要注意零件的工艺合理性，比如各端面的边缘要根据实际加工要求设置合适的倒角，去除机加工产生的毛刺，避免装配时划伤操作人员或者配合零件的表面；如果零件采用绝缘材质注塑加工，还要在建模时预留均匀的壁厚，避免出现壁厚差过大导致注塑时产生缩痕、变形的问题，两个安装孔的周边可以根据强度需求适当增加局部加厚结构，避免紧固件锁紧时孔位周边出现开裂。

　　在实际设备装配中，这类零件往往处于动力输出或者电路连接的关键位置，建模时的尺寸偏差会直接影响后续整机组装的顺畅度，比如孔位偏移会导致装配时需要强行扩孔，破坏零件的结构强度；配合面直径偏差过大，会导致零件装配后出现偏心，运转时产生额外的振动和噪音，严重时还会磨损相邻的配合部件，缩短整套设备的使用寿命。做这类练习件的建模，本质上是通过简单结构熟悉三维建模的基础逻辑，掌握回转特征、孔特征、对称约束的使用方法，同时建立起建模为工艺、装配服务的思维，不能只追求外形相似，要在建模过程中同步考虑零件的加工可行性、装配适配性，每一个尺寸的设定都要有对应的工程依据，而不是随意绘制几何形状。
