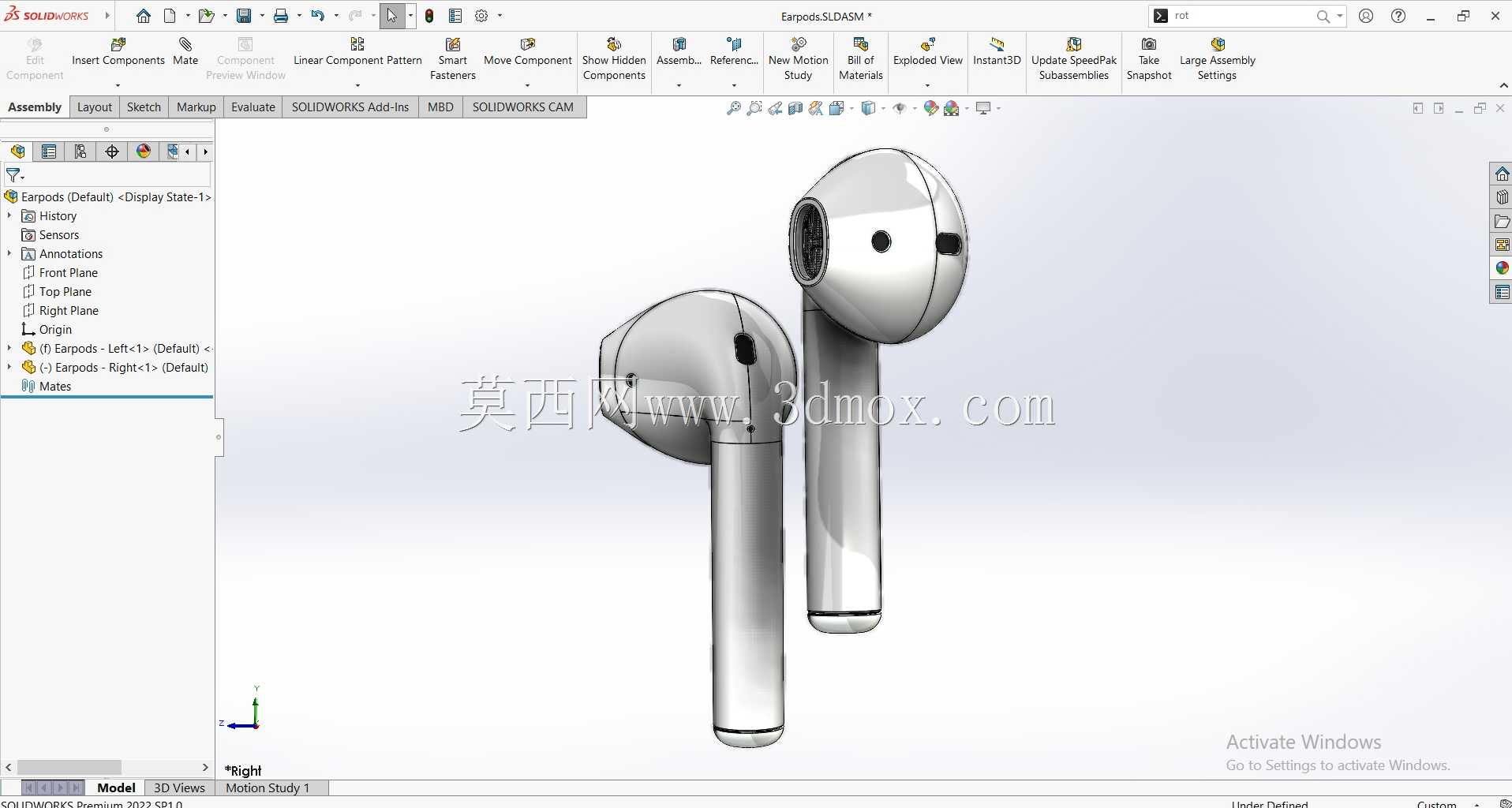

真无线蓝牙耳机外观结构三维设计

本次呈现的真无线蓝牙耳机结构设计，核心围绕日常随身音频使用场景展开，在结构布局上充分兼顾佩戴贴合度与内部元器件排布合理性。从实际使用场景来看，这类耳机需要适配日常通勤、运动出行、办公通话等多场景需求，因此在外形轮廓设计上，采用贴合人体耳甲腔形态的曲面过渡，避免长时间佩戴产生的挤压不适感，同时在出声管位置做了倾角处理，对准耳道方向的同时，预留了耳塞套安装的配合间隙，保证不同尺寸硅胶耳塞都能稳定装配，不会出现佩戴过程中脱落的问题。

设计过程中首先梳理了内部元器件的排布边界，耳机内部需要容纳纽扣电池、蓝牙主控电路板、发声单元、触控感应模组以及充电接触触点，所有元器件的堆叠都严格控制在外形曲面的内部空间内，外壳壁厚控制在1.2mm，既保证注塑成型时的流动性要求，也不会因为壁厚过大导致整体重量超标，单耳整体重量控制在5g以内，符合长时间佩戴的重量舒适阈值。耳机外侧的触控区域做了微凸的平面处理，方便用户盲操作时快速识别触控位置，触控区域下方对应布置感应电极，保证触控操作的灵敏度，同时避免误触情况发生。

在出声结构设计上，出声管端部设置了防尘网安装台阶，台阶高度0.3mm，刚好卡合防尘网的安装边框，防止使用过程中灰尘、耳垢进入发声单元腔体，影响出声效果。耳机尾部的充电触点采用内凹式设计，两个触点间距2mm，触点周围做了绝缘隔离筋，防止充电时出现短路问题，同时内凹结构可以保证和充电盒内的顶针精准对位，避免充电接触不良。耳机的合模线设置在侧面曲面的切线位置，合模后不会出现明显的段差，后续表面处理不管是做磨砂还是亮面工艺，都能保证外观的整体性。

从安装边界来看，耳机整体最大外径16mm，整体长度（从出声管端部到耳机尾部）24mm，这个尺寸可以适配绝大多数成年人的耳郭尺寸，同时也能匹配常规充电盒的内部容纳空间，耳机和充电盒的配合间隙控制在0.2mm，既方便取放，也不会在充电盒内出现晃动异响。在结构强度方面，耳机外壳的卡扣连接位置做了加厚处理，卡扣配合量0.5mm，保证日常摔落时外壳不会轻易脱开，内部元器件的固定柱位置设置了0.1mm的安装间隙，方便组装时定位，同时点胶槽围绕电路板布置，点胶后可以将电路板牢牢固定在壳体内，避免运动过程中元器件移位。

声学腔体设计上，发声单元前腔和后腔通过隔离筋完全分隔，前腔体积控制在0.8cc，保证低频出声的质感，后腔预留了泄压孔位置，泄压孔处贴附防水透气膜，既可以平衡腔体内外气压，也能阻挡日常使用时的汗水、雨水进入腔体内部，防护等级可以达到日常防泼溅的使用要求。麦克风拾音孔设置在耳机尾部靠近嘴角的方向，拾音孔内部做了拾音通道的弯折设计，减少风噪对通话拾音的影响，同时拾音孔处也设置了防尘网安装位，避免异物堵塞拾音通道。

整个建模过程中所有曲面都做了G2连续处理，保证曲面过渡顺滑，没有突兀的棱角，所有的安装配合位置都预留了合理的公差，装配关系清晰，既可以直接用于手板打样验证，也可以作为同类产品结构设计的参考模板，对于刚接触消费数码产品结构设计的工程师来说，可以通过这个模型清晰了解真无线耳机内部的堆叠逻辑、外形曲面的构建思路以及各个功能结构的设计要点，在实际项目中可以根据具体的元器件尺寸调整内部空间，快速完成同类产品的结构方案搭建。
