FreeCAD练习用弯通式安装支座零件

项目分类:通用机械零部件 发布时间:2025-02-20 ID:945110
  • FreeCAD练习用弯通式安装支座零件
  • FreeCAD练习用弯通式安装支座零件
  • FreeCAD练习用弯通式安装支座零件
  • FreeCAD练习用弯通式安装支座零件

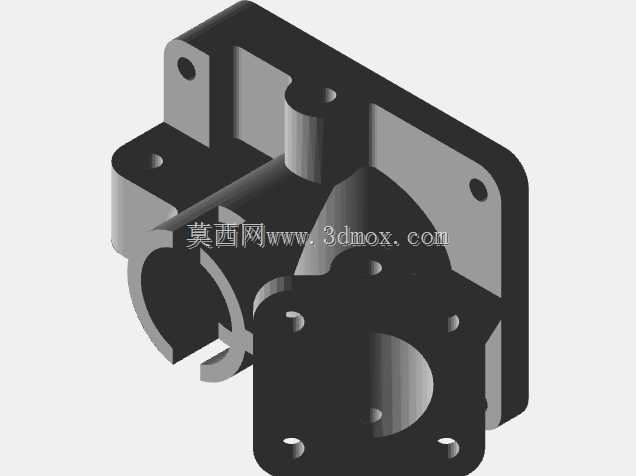

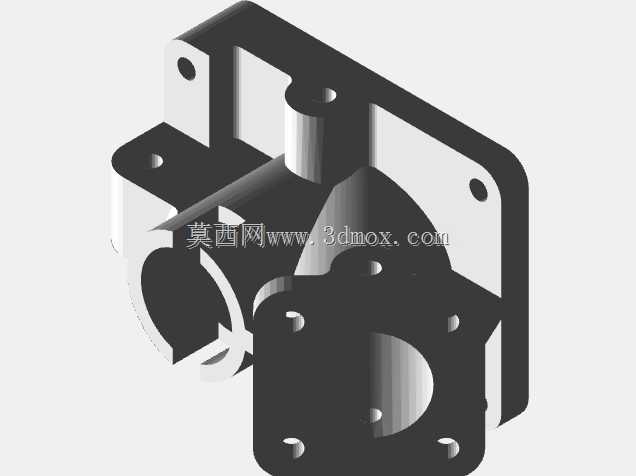

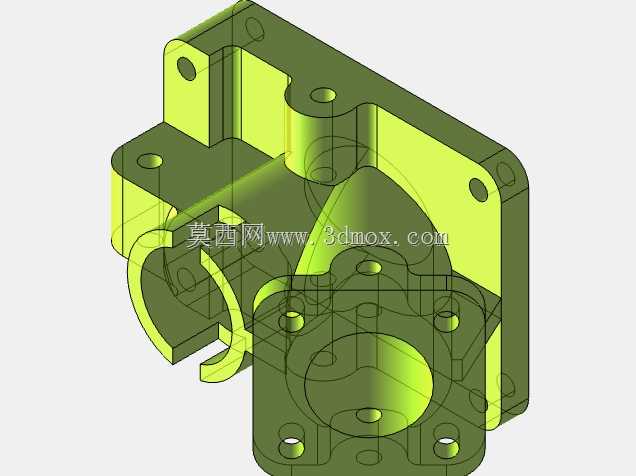

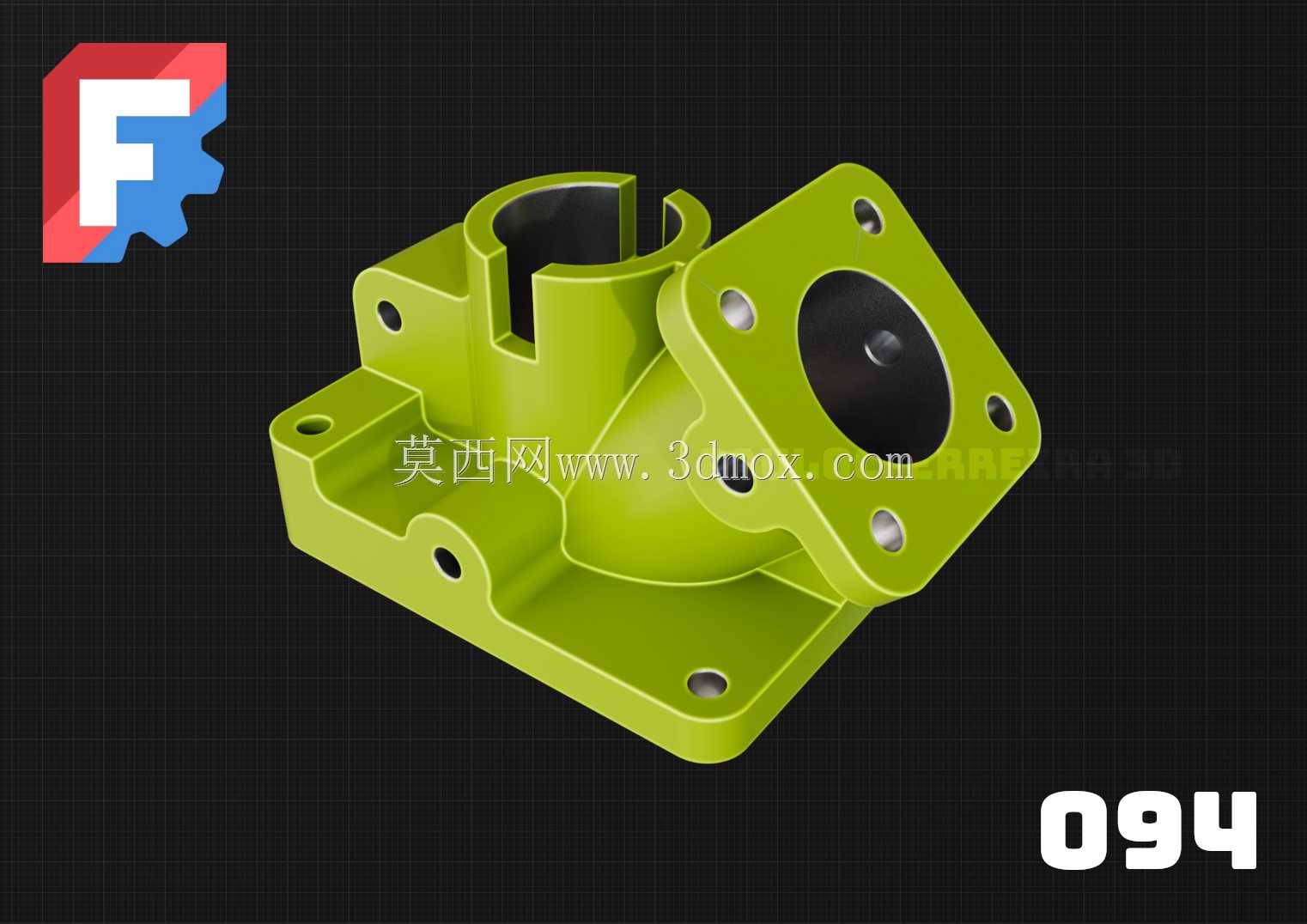

  这类带多安装面的弯通式支座零件,常见于中小型流体管路布设、气动系统走线、小型传动组件的支撑定位场景,在轻工自动化生产线、小型实验台架搭建、桌面级设备改装中应用频次较高,核心作用是为垂直相交的两个管路或轴类构件提供稳定的安装基准,同时通过一体成型的基座结构分散承载受力,避免分体式连接带来的装配错位风险。从结构功能来看,零件主体为90度弯通的腔体结构,一端为带四个安装孔的方形法兰端面,法兰端面做了沉孔设计,装配时螺栓头部可完全沉入沉孔内,不会突出法兰表面影响对接件的贴合精度,法兰内侧的环形凸台是定位止口,对接配套管路或轴套时,止口与对接件的凹槽配合可自动完成同轴定位,无需反复调整径向位置,能大幅缩减现场装配的调校时间。

  弯通腔体的另一端为开口式抱箍结构,开口处预留了锁紧间隙,当需要固定插入腔体的管件或轴件时,可通过抱箍侧面的锁紧螺钉收紧开口,抱紧插入的构件,这种设计既允许一定的轴向安装尺寸公差,又能在后期维护时快速拆卸内部构件,无需完全拆解整个支座的安装固定螺栓。零件底部为一体化的L型安装底板,底板上分布了三个不同位置的安装孔,分别对应底板的两个直角边区域,这种孔位布局可以适配两种不同的安装基面:既可以将底板的水平面贴在设备台面上做立式安装,也可以将底板的垂直面贴在设备立壁上做壁挂式安装,单零件可覆盖两种安装姿态,能减少备件的储备种类。

  从设计思路层面拆解,整个零件采用等壁厚设计,所有转角位置都做了圆角过渡,既避免了注塑或3D打印加工时的应力集中问题,也能减少机加工时的刀具应力损耗,弯通位置的内外圆角半径差严格控制在壁厚的1/3范围内,避免壁厚不均导致的成型收缩变形。法兰端的四个安装孔采用对称分布设计,孔中心距与通用的气动管路法兰标准尺寸匹配,可直接对接市售的标准快插接头、管路堵头等配件,无需额外加工转接板。抱箍端的开口宽度经过计算,当锁紧螺钉施加常规拧紧力矩时,抱箍的内孔收缩量刚好可以抱紧直径公差在h7范围内的光轴或硬塑管路,不会出现过紧压裂管件或过松无法固定的问题。

  安装边界方面,底板的总长度和宽度控制在小型安装空间的适配范围内,法兰端面到底板安装面的垂直高度经过优化,既保证弯通腔体内部有足够的流体或走线空间,又不会因为整体高度过高导致安装后重心偏移,在有振动的设备上使用时,可搭配平垫圈使用降低连接松动概率。零件的所有安装孔边缘都做了微小的倒角,既可以去除加工毛刺,也能在装配时引导螺栓顺利穿入孔位,避免螺栓螺纹被孔边毛刺刮伤。抱箍内孔与法兰内孔的同轴度、垂直度公差按照通用机械零件的中等精度等级设定,可满足大部分非高精度传动、非高压流体输送场景的使用要求,若用于高压工况,可在法兰止口处加装密封圈提升密封性能。
