带开槽端内六角孔筒状机械连接零件

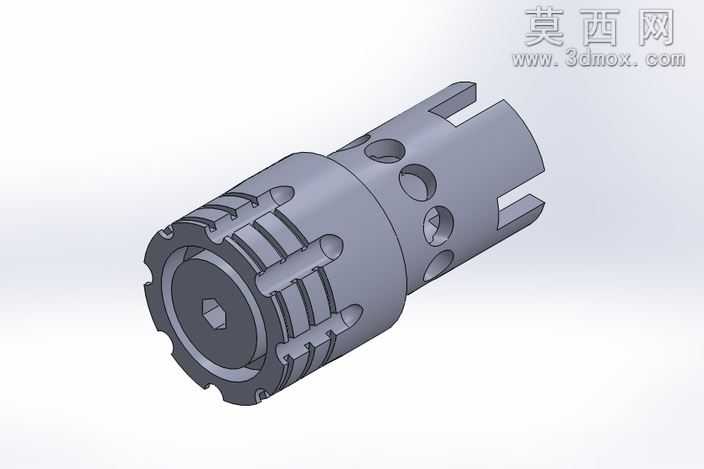

本作品为一款筒状机械连接类零件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台命令生成零件的基础圆柱筒体基体，精准控制筒体的内外径尺寸与整体轴向长度，保证基础形体的尺寸精度符合机械装配的公差要求。针对零件端部的内六角孔结构，采用拉伸切除命令完成特征构建，精准匹配标准内六角紧固件的配合尺寸，确保该结构可实现与对应紧固件的稳定嵌合，传递可靠的周向扭矩。零件外圆面的多组环形凹槽结构，通过旋转切除命令逐一生成，凹槽的宽度、深度与间距均经过参数化约束，可用于安装密封胶圈或者限位卡环，满足零件装配后的密封与轴向定位需求。外圆面上分布的多组不同直径的径向通孔，采用拉伸切除配合圆周阵列命令完成，孔位的角度分布、孔径大小均经过结构受力校核，既可以实现零件装配时的径向定位，也可作为流体通路或者减重孔优化零件整体重量。零件另一端的对称开槽结构，采用两侧对称拉伸切除的方式构建，开槽的宽度与深度经过尺寸优化，可实现与对接构件的卡合连接，传递轴向与周向的载荷。零件端部的齿状凸缘结构，通过拉伸凸台配合圆周阵列生成，齿形的轮廓参数经过优化，可增大端部接触摩擦力，防止装配后出现相对转动。渲染阶段采用哑光金属材质赋予零件整体，模拟优质结构钢经过表面氧化处理的质感，调整环境光与漫反射参数，清晰呈现零件表面的所有结构细节，包括凹槽的棱边、孔位的轮廓、开槽的断面特征，保证渲染效果可直观展现零件的结构特点。设计过程中充分考虑零件的加工工艺性，所有特征均避免出现倒扣与难以加工的锐角结构，棱边处预留合理的工艺倒角参数，既可以去除加工毛刺，也可降低零件装配时的应力集中风险，整体结构兼顾连接强度、装配便利性与加工可行性，可应用于气动工具、传动机构等场景的连接装配环节。
