DNEPR-11摩托车发动机点火盖结构设计

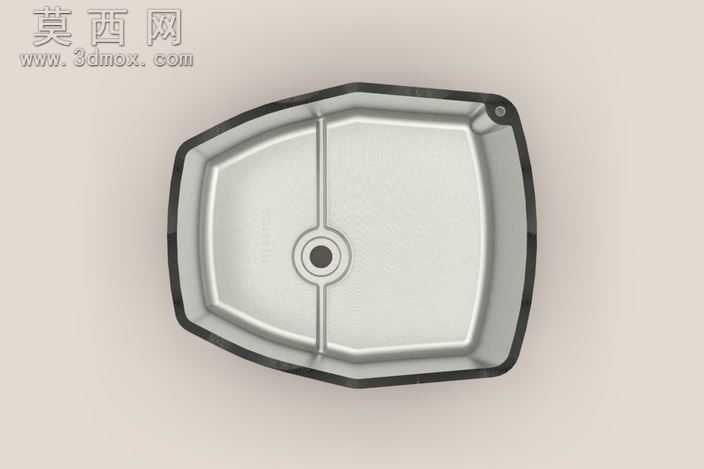

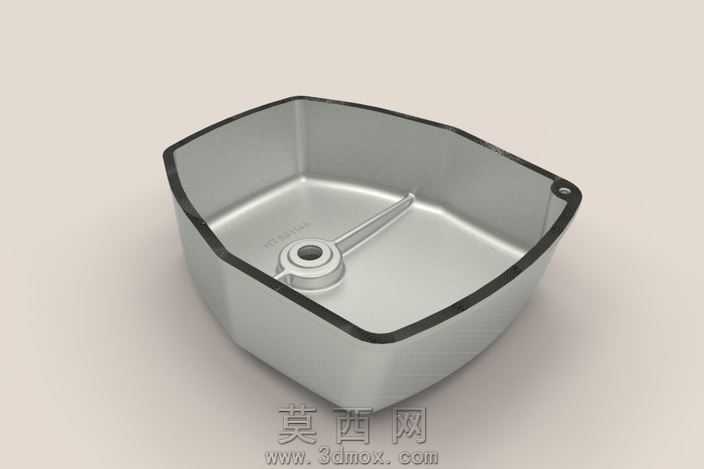

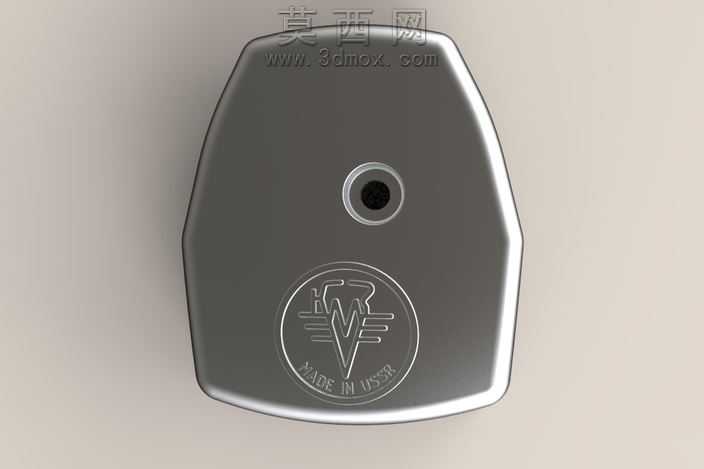

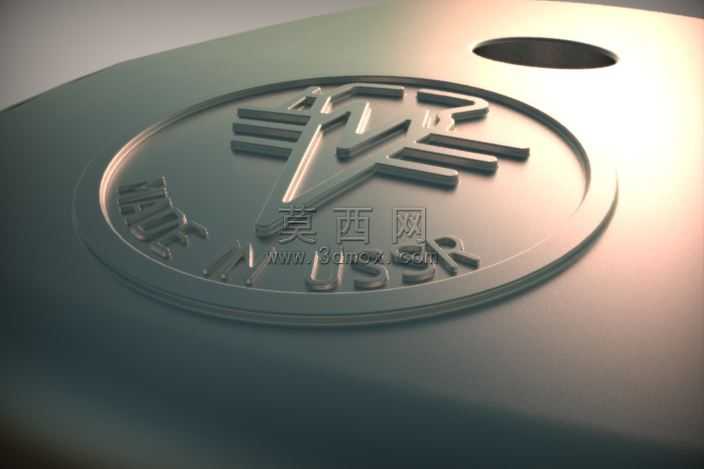

本作品为摩托车发动机配套的点火端盖三维设计，建模阶段以SolidWorks为核心工具，首先依据发动机曲轴箱的匹配安装尺寸完成基准定位，先绘制盖体的整体轮廓草图，通过拉伸、切除等基础特征构建盖体的主体薄壁结构，预留出与曲轴箱对接的安装定位孔位，保证孔位的同轴度与位置公差符合装配要求，确保安装后能够与箱体端面紧密贴合，实现点火腔体的密封防护作用。在细节设计上，盖体外表面的浮雕标识区域采用包覆特征结合曲面偏移命令完成制作，先在盖体的弧形基准面上绘制标识的矢量轮廓，通过凸起偏移生成带有立体倒角的浮雕纹理，还原标识的线条细节与立体感，浮雕边缘做了微小的圆角过渡处理，避免压铸生产时出现应力集中、填充不满的缺陷，同时提升外观的精致度。材质设定阶段，针对点火盖的铝合金压铸材质属性，调整材质的金属粗糙度、反射率参数，模拟铸铝件经过表面处理后的哑光金属质感，对浮雕区域做了轻微的光泽度差异化处理，让浮雕标识在光照下能够呈现出清晰的明暗层次，突出标识的视觉效果。渲染阶段采用工作室柔光环境，搭配多角度辅助光源，重点展现盖体曲面的光影过渡、浮雕的立体细节以及安装孔位的结构特征，清晰呈现盖体的整体造型与细节设计。结构设计上充分考虑零部件的工艺可行性，盖体的壁厚保持均匀过渡，避免出现壁厚突变导致的压铸缩孔缺陷，所有边角位置都设置了符合工艺要求的脱模斜度与圆角，既满足压铸生产的脱模需求，也能提升零部件的结构强度，避免使用过程中受振动出现开裂问题。盖体的密封面做了平面度公差约束，保证安装后配合密封垫能够实现可靠密封，防止发动机运行过程中出现机油渗漏、灰尘进入点火腔体的问题，整体设计兼顾了装配适配性、工艺可行性与外观装饰性，能够直接对接生产工艺环节，也可作为发动机装配教学、结构拆解演示的数字化模型使用。
