工业用金属壳体式滑阀结构三维设计

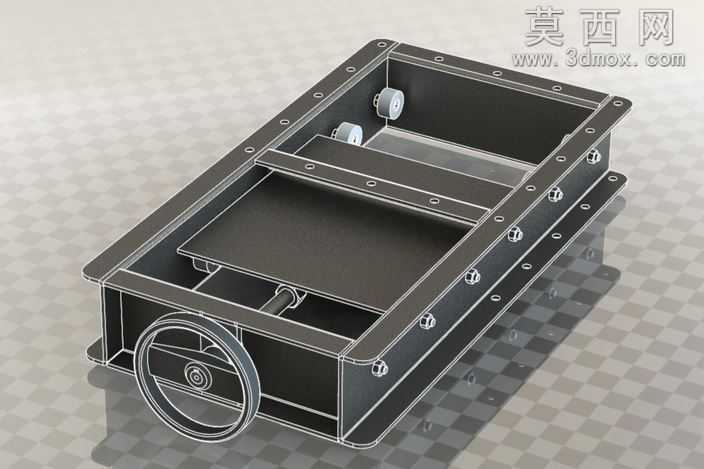

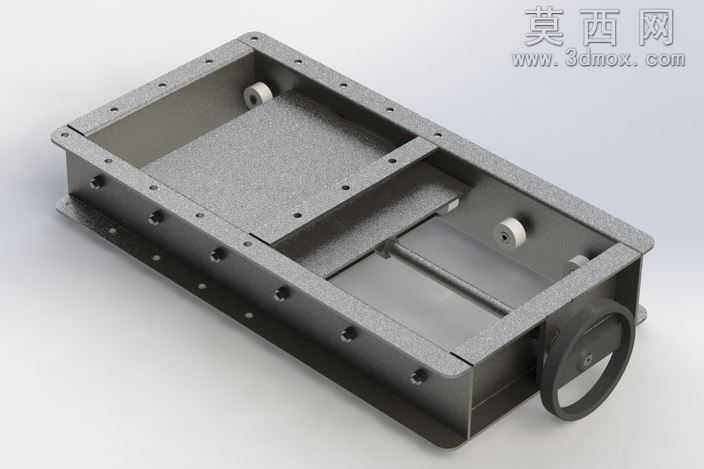

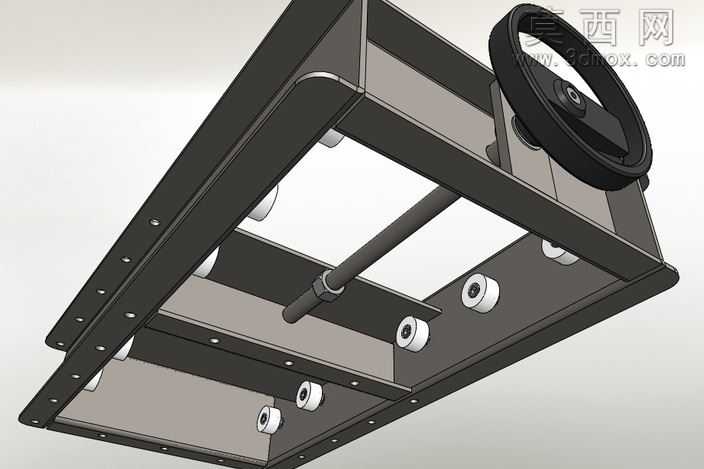

本作品为工业流体控制场景使用的滑阀三维建模设计，整体采用钣金焊接式矩形金属壳体作为主体承载结构，建模阶段首先通过基准面定位绘制壳体的外轮廓与内腔截面草图，利用拉伸凸台命令生成壳体基础实体后，通过抽壳命令设定均匀壁厚，再对壳体边缘的法兰安装边进行拉伸加厚处理，逐一绘制法兰边上的安装孔位草图，通过线性阵列命令完成所有螺栓过孔的排布，保证孔位间距符合通用工业安装的尺寸规范。针对阀体内腔的滑动阀芯结构，建模时先绘制阀芯的滑动导向槽特征，通过切除拉伸命令加工出阀芯的滑移轨道，再对轨道边缘添加圆角过渡特征，避免应力集中同时降低阀芯滑动时的卡滞风险；内腔中设置的导向滚轮组件，分别通过旋转凸台命令生成滚轮主体与轮轴结构，装配时添加同轴心与重合配合关系，保证滚轮可顺畅转动为阀芯滑动提供滚动导向，降低滑动摩擦阻力。阀体侧端设置的手动操作轮结构，采用旋转命令生成轮体与连接轴，在轮体表面添加防滑纹理的阵列凸起特征，提升手动操作时的摩擦力。材质渲染阶段，整体阀体结构赋予磨砂质感的铸钢材质，调整材质的粗糙度参数模拟金属铸件表面的细微颗粒质感，对安装孔的内壁、阀芯滑动接触面赋予略高的金属光泽度，体现机加工面的平整特性；导向滚轮赋予哑光工程塑料材质，操作轮表面赋予防滑橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性。结构设计上充分考虑滑阀的实际工作逻辑，阀芯与内腔壁之间预留合理的配合间隙，法兰边的孔位排布适配通用管道连接标准，整体结构无冗余特征，所有装配关系符合机械设计的公差配合要求，可直接用于后续的工程图导出、结构仿真验证以及生产加工参考，完整还原了金属壳体滑阀从外部安装结构到内部滑动导向组件的全部细节特征。
