带手轮的卧式滑轮支撑装置结构设计

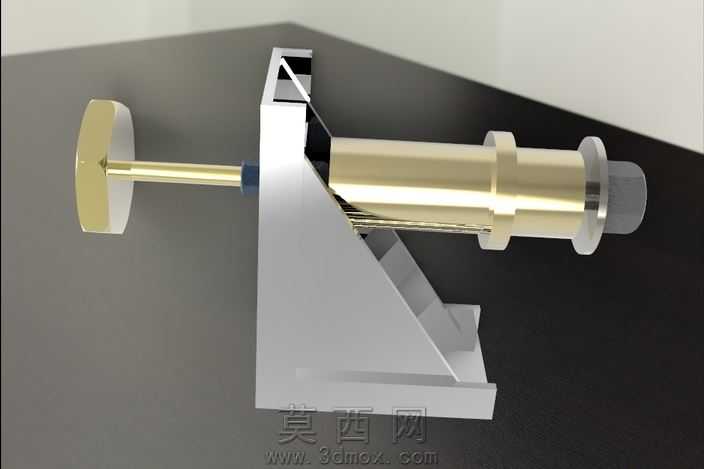

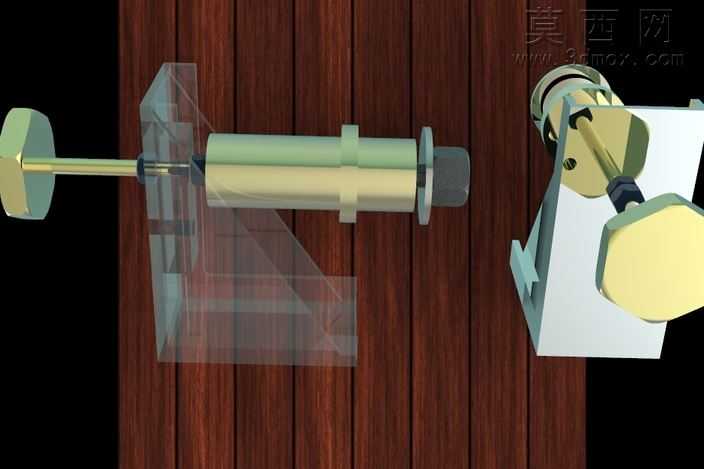

本作品为带手轮调节功能的卧式滑轮支撑装置，采用三维建模软件完成全参数化结构设计，整体建模过程遵循机械设计的装配约束逻辑，先完成各独立零件的特征建模，再通过同轴、贴合、对齐等装配约束完成整体组装，确保各部件的运动干涉检查全部通过，可直观展示装置的装配关系与运动逻辑。渲染阶段采用写实金属材质方案，支撑座部分赋予哑光银白金属材质，模拟铸铁喷塑或铸铝氧化的表面质感，通过调整粗糙度参数还原金属机加工后的细微磨砂纹理，边缘处添加轻微倒角高光，凸显机加工零件的工艺细节；横向主轴与手轮部分采用亮面黄铜金属材质，调整金属反射率与环境贴图参数，还原铜质零件抛光后的温润金属光泽，手轮端面添加细微的车削纹理贴图，提升模型的真实感；轴端的限位部件采用深灰色哑光工程塑料材质，与金属部件形成明确的材质区分，强化不同功能部件的视觉识别度。结构设计上，底部采用带三角加强筋的L型支撑座结构，底座预留安装固定位，可通过螺栓将整个装置固定在安装基面，三角加强筋沿支撑立板与底座的连接位置布置，有效提升支撑结构的抗弯折强度，避免横向受力时支撑座出现形变；横向主轴穿设在支撑立板的轴孔内，一端连接圆形手轮，可通过转动手轮调整主轴的轴向位置，主轴上设置多段轴肩结构，用于定位安装滑轮部件，轴肩处的尺寸公差按照滑动配合要求设计，保证主轴转动与轴向滑动的顺畅性，轴端设置限位挡块，防止主轴调节过程中从支撑座脱出。设计思路围绕滑轮支撑的调节需求展开，摒弃传统固定式滑轮支撑的结构局限，增加手轮轴向调节功能，可根据传动带的张紧需求灵活调整滑轮的轴向位置，适配不同中心距的传动场景，整体结构紧凑，受力路径清晰，支撑座的加强筋设计在保证结构强度的前提下尽可能减少材料用量，符合轻量化机械设计的理念，各零件的建模均保留完整的特征参数，可直接导出工程图用于后续的机加工生产，也可用于机械原理教学中支撑调节结构的演示案例。
