汽车点火线圈配套磨加工定位支架

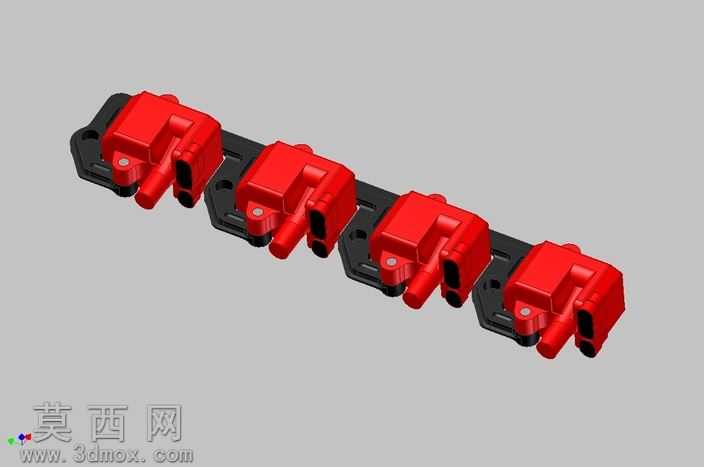

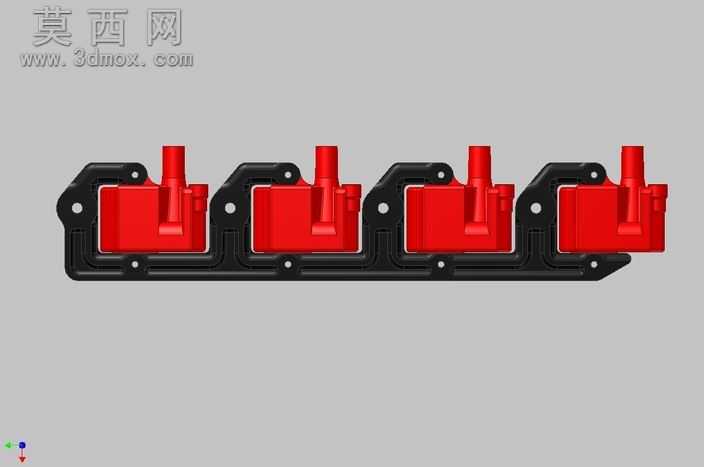

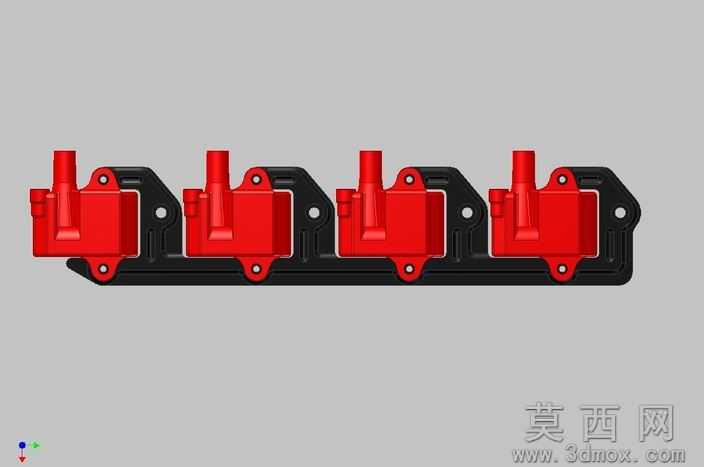

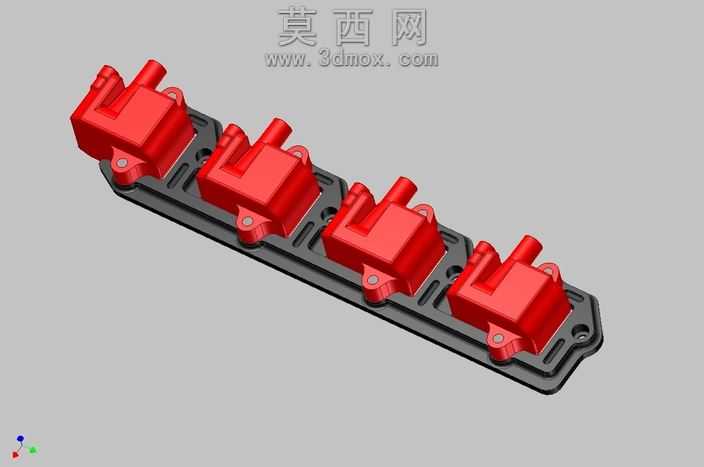

本模型为汽车点火线圈加工工序专用的机磨定位支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机加工工装的定位基准原则，对支架的安装孔位、线圈适配槽、定位凸台的尺寸公差进行了精细化约束，确保四个点火线圈安装位的同轴度、平面度误差控制在机加工允许的范围内。模型整体采用一体化集成式结构设计，主体为黑色高强度安装基座，基座上均匀排布四个独立的点火线圈适配工位，每个工位设置有与点火线圈外壳轮廓完全匹配的嵌入式卡槽，卡槽周边设计有带安装孔的固定耳片，可通过紧固件将红色点火线圈本体牢牢锁定在工位上，避免磨加工过程中出现工件移位、振动偏差的问题。材质设计上，基座部分预设为玻纤增强尼龙材质，兼顾结构强度与加工轻量化需求，表面做哑光磨砂质感渲染处理，还原工装夹具的实际工业质感；点火线圈部分采用耐高温阻燃工程塑料材质，表面做亮面红色烤漆质感渲染，清晰区分工件与工装的结构边界，同时还原点火线圈产品的真实外观特征。结构设计层面，基座侧边设计有连续的定位基准边，可与磨床工作台的定位靠块紧密贴合，基座两端设置有快装锁紧孔位，可实现支架在磨床工作台上的快速装夹与拆卸，四个工位的排布间距经过精准计算，匹配磨头的加工行程范围，可一次装夹完成四个点火线圈的磨加工工序，有效提升加工效率。建模过程中对所有棱角处做了工艺倒角处理，避免应力集中问题，同时对安装孔的沉头结构、卡槽的让位间隙都做了细节还原，确保模型可直接用于工装加工的工艺验证、装配干涉检查，也可作为汽车点火系统装配教学的演示模型使用。
