双孔铰接式机械传动连接臂结构设计

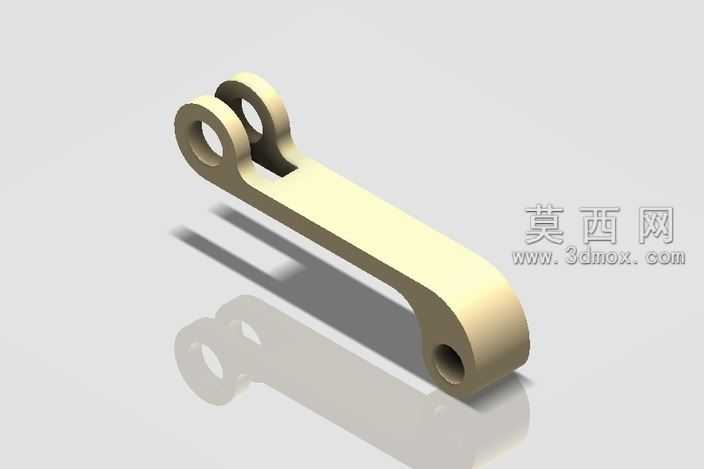

本作品为机械传动系统中使用的双孔铰接连接臂，采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理零件的功能定位：该零件作为传动链路中的中间传力构件，需要同时连接两个具备相对转动需求的铰接端点，因此整体采用长条形臂身作为传力主体，一端设置同轴双铰接耳片结构，另一端设置单铰接通孔结构，能够适配不同安装空间下的铰接装配需求。建模阶段首先绘制臂身的纵向轮廓草图，通过拉伸特征生成臂身基础实体，针对两端的铰接孔位，采用同轴切除特征完成通孔加工，同时对孔位边缘添加倒角工艺特征，避免装配过程中锐边划伤配合零件，也能够消除应力集中隐患。臂身与两端铰接部位的过渡区域采用大圆角平滑过渡，优化传力路径上的应力分布，避免直角过渡带来的应力断裂风险。材质设置上选用常用的结构钢材质，渲染阶段调整金属材质的粗糙度与反射参数，还原金属机加工零件的哑光金属质感，同时添加环境反射效果，让零件表面呈现真实的光影反射层次，渲染视角选择斜向等轴测视角，能够同时展示零件的整体长度、两端孔位结构以及臂身的截面形态，搭配柔和的漫反射光源与软阴影效果，清晰呈现零件的立体结构特征。设计过程中重点考量零件的受力特性：臂身截面采用渐变厚度设计，靠近双铰接耳的一端受力更大，因此臂身厚度适当增加，向单孔端平滑过渡，在保证整体结构强度满足传力需求的前提下，尽可能降低零件的整体重量，实现轻量化与结构强度的平衡。两端铰接孔的孔径尺寸按照通用铰接销轴的标准尺寸设计，具备良好的互换性，双铰接耳片的间距尺寸经过参数校核，能够适配常规厚度的配套铰接接头，装配后可实现顺畅的相对转动，不会出现卡滞或间隙过大的问题。整体建模过程严格遵循机械零件设计的工艺规范，所有特征均具备可加工性，不存在无法通过常规机加工工艺实现的特殊结构，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证，能够满足教学实训、机械创新设计、小型传动机构改装等多种场景的使用需求。
