糖料轧压成型齿轮传动装置三维结构

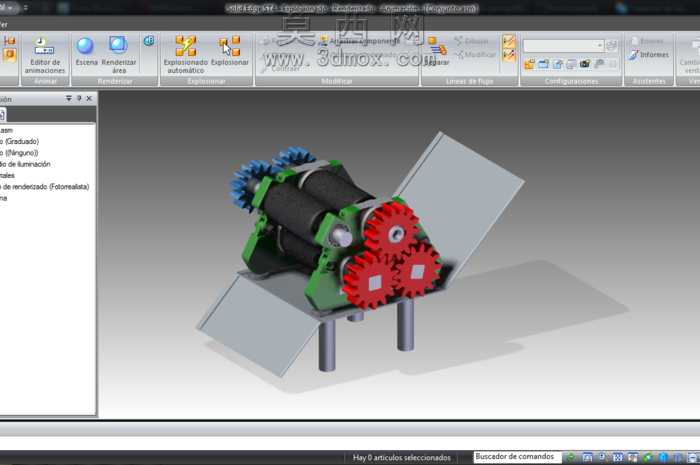

本作品为糖料轧压加工设备的三维建模设计，整体采用三维机械设计软件完成全参数化建模，从核心传动组件到支撑结构均按照实际加工设备的比例进行还原，完整呈现了糖厂轧糖工序核心设备的结构逻辑。建模过程中首先搭建核心传动体系，前端设置三个模数一致的红色直齿圆柱齿轮，齿轮间采用外啮合传动布局，保证相邻辊轴的反向转动需求，齿轮参数经过啮合校验，齿形轮廓精准，齿距、齿顶高、齿根高均符合标准直齿轮的设计规范，确保传动过程的平稳性。齿轮后端连接三组平行排布的黑色轧辊，轧辊表面做粗糙纹理处理，模拟实际生产中增加摩擦力的辊面结构，轧辊两端通过绿色的轴承座支架进行固定，支架上预留了轴承安装位与紧固螺丝孔位，还原真实的装配关系，保证轧辊转动时的同轴度与稳定性。设备后端设置一组蓝色传动齿轮，用于连接外部动力输入轴，实现动力从输入端到前端轧辊组的逐级传递。支撑部分采用两根圆柱形金属支腿，支腿与支架底部采用过盈配合的连接结构，保证整体设备的放置稳定性，设备前后两侧设置倾斜的导料板，导料板采用薄金属板材材质，表面做哑光金属质感渲染，前侧导料板用于引导待加工糖料进入轧辊间隙，后侧导料板用于导出轧压完成的糖料，导料板的倾斜角度经过反复调整，确保物料输送过程无卡顿。渲染阶段针对不同部件赋予差异化材质：齿轮部分采用45号钢调质材质，表面呈现略带磨砂的金属光泽，边缘做轻微倒角处理避免应力集中；轧辊部分采用硬质橡胶包覆金属辊芯的复合材质，黑色哑光表面带有细微的颗粒质感；支架部分采用铸铁材质，表面做喷塑处理呈现深绿色哑光质感；支腿与导料板采用不锈钢材质，表面带有轻微的金属反光效果。整体装配过程严格遵循机械设计的装配逻辑，所有运动部件均预留了合理的转动间隙，不存在干涉问题，各部件的连接关系清晰明了，既还原了糖料轧压设备的实际工作结构，也通过合理的材质搭配与光影渲染，直观展现了设备的运作原理，可用于糖加工设备的结构展示、教学演示以及相关设备的设计参考。
