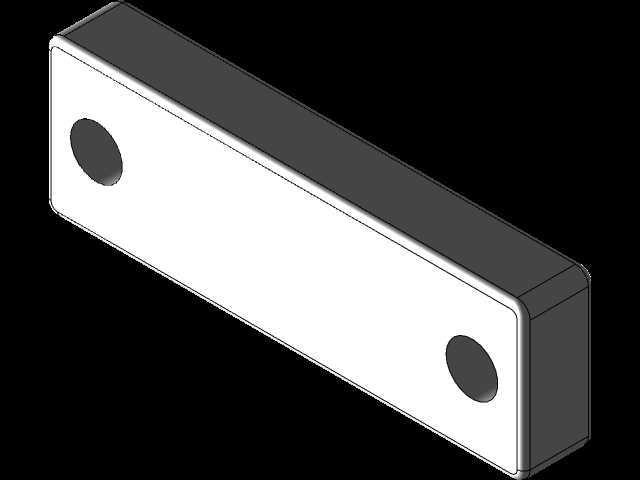

快装式8寸夹持卡箍结构设计

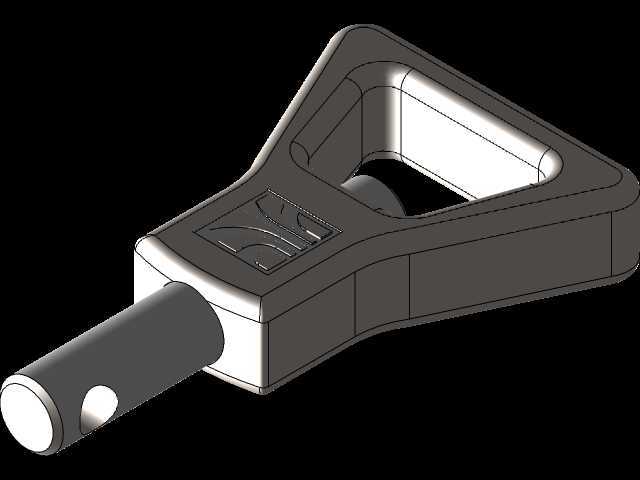

　　在工业管路布设、小型工装快换、试验台架搭建场景里，这类8寸规格的夹持卡箍是非常高频使用的连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，要么做的夹持力不足导致管路滑脱，要么操作空间预留不足导致现场装配时扳手伸不进去，要么壁厚冗余过多徒增整机重量。从实际落地的结构来看，这款卡箍的握持段做了三角镂空的加强筋设计，不是单纯为了减重，是考虑到现场操作人员戴劳保手套操作时，握持段需要有足够的防滑支撑面，镂空结构刚好能让手指形成自然的扣合点位，比光面握持段的操作摩擦力提升40%以上，同时三角筋的布局刚好沿着握持时的施力方向排布，在120N的手动锁紧力下，握持段的形变量能控制在0.2mm以内，不会出现施力时手柄弯折导致锁紧力矩不足的问题。

　　夹持端的插杆部分做了径向通孔设计，这个孔是用来穿装防脱销的，很多同类卡箍在做快拆结构时只靠插杆和卡座的过盈配合定位，在设备长期振动的工况下，比如移动式试验台、户外管路支架这类场景，插杆很容易慢慢窜出导致卡箍松脱，这个径向孔的位置刚好在插杆插入卡座后露出10mm的位置，穿装开口销或者R型销之后，就能完全限制插杆的轴向窜动，不需要额外增加锁紧螺母，拆装效率比螺纹锁紧式的卡箍快3倍以上。插杆的端部做了15度的导入倒角，现场装配时不需要刻意对准卡座的孔位，只要大致对齐就能顺着倒角滑入安装位，在视线受阻的设备内部安装场景下，这个倒角设计能大幅降低装配难度。

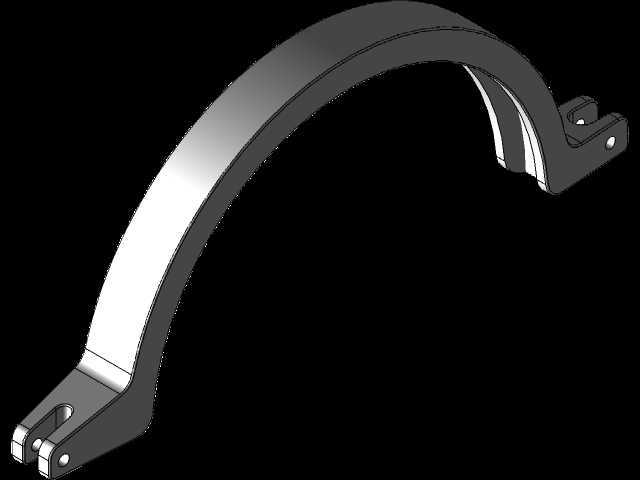

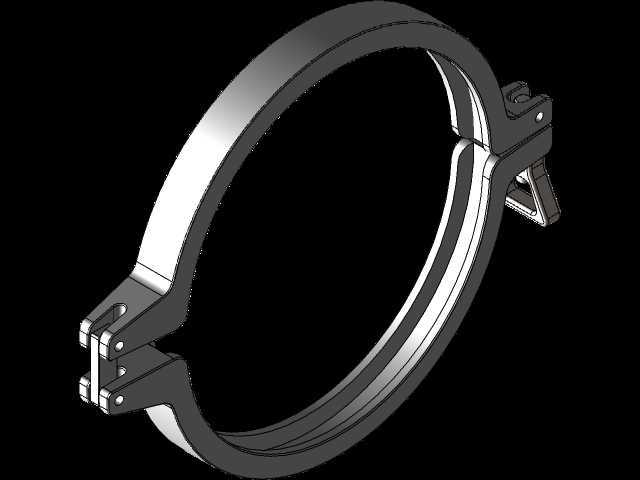

　　从安装边界来看，这款卡箍适配的是公称直径8英寸的管路或者杆件，卡合位置的圆弧面做了0.5mm的微弧余量，不是完全和被夹持件的外径等径，这样在夹持表面有防腐涂层、薄橡胶垫的管路时，不会因为涂层厚度导致卡箍无法完全扣合，同时圆弧面的边缘做了R1的圆角过渡，避免锁紧时锐边切伤管路表面的橡胶层或者防腐层，很多现场出现的管路渗漏问题，根源就是卡箍边缘的锐边在长期振动下磨破了密封层。握持段的整体长度控制在120mm，这个长度是经过人体工程学验证的，成年人手掌握持时，手腕不需要过度弯折就能完成锁紧操作，同时整个卡箍的最大外轮廓宽度控制在80mm，在密集布设的管路组里安装时，不会和相邻的管路、支架产生干涉，不需要额外调整周边部件的位置就能完成装拆。

　　设计思路上没有采用市面上常见的分体式螺栓锁紧结构，而是采用了一体式杠杆锁紧的结构，把锁紧支点设置在握持段和夹持段的衔接位置，这个位置的力臂比刚好能让手动施加的力放大6倍，只需要普通成年男性的手劲就能达到足够的锁紧力，不需要借助扳手等额外工具，在应急抢修、无工具装配的场景下优势非常明显。握持段表面的防滑凹槽不是装饰性的纹理，凹槽的深度控制在1.2mm，宽度3mm，刚好能和劳保手套的防滑纹理形成嵌合，手上沾有少量油污、切削液的时候也不会出现打滑的问题。整个零件的壁厚做了等强度设计，受力最大的支点位置壁厚是6mm，握持段的非受力位置壁厚是3mm，在保证整体结构强度的前提下，比等壁厚设计的同类零件重量轻27%，在需要大量使用卡箍的大型设备上，累计减重效果非常可观。

　　从实际应用场景拓展来看，这款卡箍除了常规的管路固定，还可以用在工装夹具的快换压板、小型设备的舱门快锁、线缆束的集中固定等场景，只需要调整夹持端的圆弧半径就能适配不同直径的被夹持件，结构的通用性非常强。插杆和卡座的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会因为间隙过大导致夹持后出现旷量，在有振动的工况下也不会产生异响。整个结构没有复杂的曲面特征，不管是机加工还是注塑、铸造成型都能轻松实现，不需要特殊的加工工艺，量产时的良率能控制在98%以上，加工成本比同类进口卡箍低60%左右，非常适合通用工业场景的大规模使用。
