禽类加工冷却隧道产能结构设计

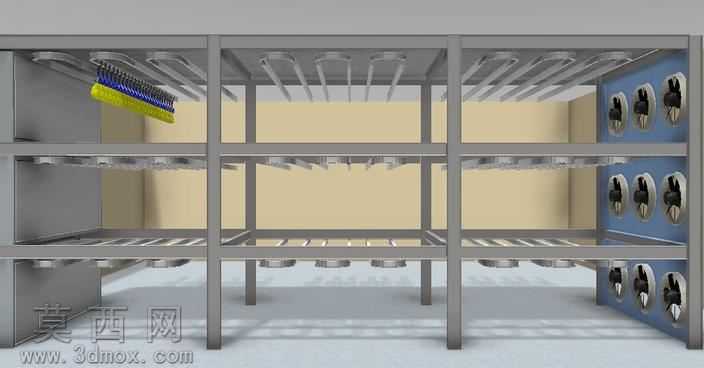

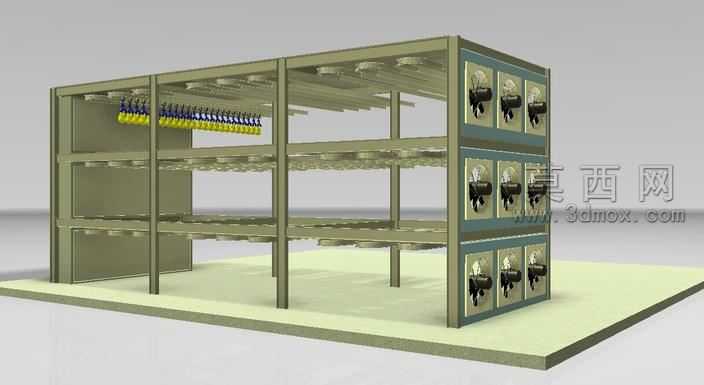

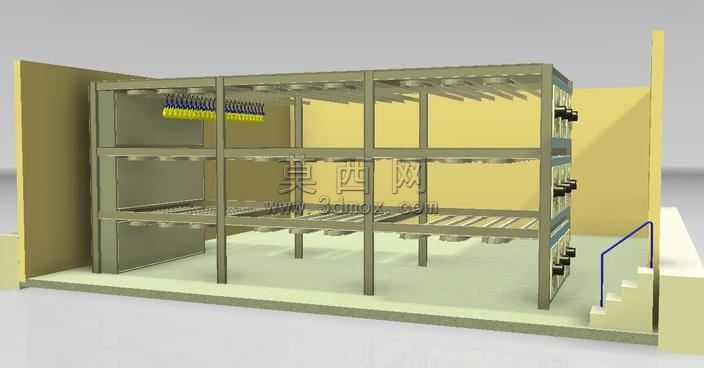

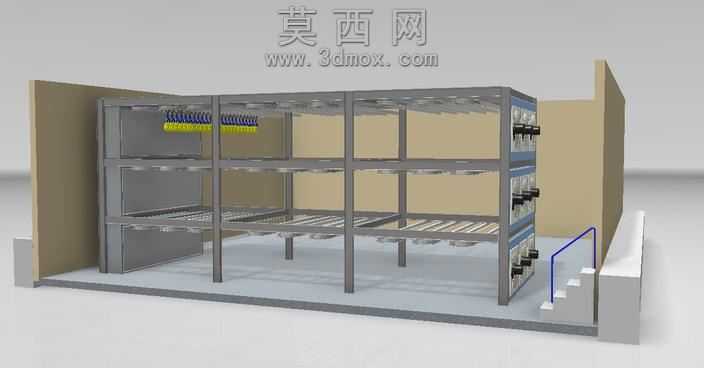

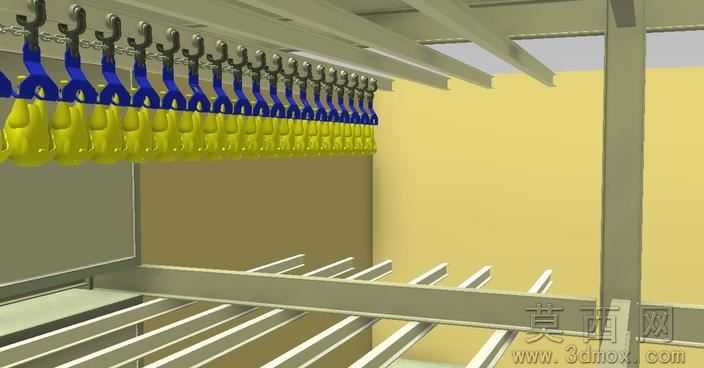

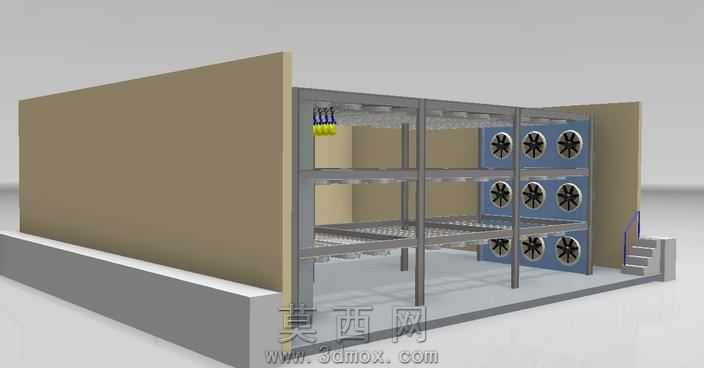

本模型为禽类加工生产线配套的冷却隧道三维设计方案，采用分层式框架结构完成整体建模，在三维建模过程中严格遵循食品加工设备的卫生设计规范，整体框架采用标准化金属型材搭建，通过参数化建模方式完成立柱、横梁、层架的尺寸匹配，确保各部件装配间隙符合生产安装要求。模型渲染阶段采用哑光金属材质模拟设备主体的不锈钢机架，对隧道内壁的保温层采用浅米色哑光材质还原实际保温板材的视觉效果，侧壁的冷却风机组件单独完成细节建模，还原风机安装位的排布逻辑与固定结构，上层悬挂输送轨道的挂钩组件按照实际生产的挂装间距完成阵列排布，清晰展示禽类产品在隧道内的悬挂输送路径。设计过程中围绕7000台/小时的产能目标完成结构布局规划，采用多层并行输送的结构设计提升单位时间内的产品通过量，隧道内部的冷却介质输出管路沿顶部横梁均匀排布，确保冷却气流能够覆盖所有挂装工位，避免出现冷却死角。模型对隧道的进出端衔接结构做了简化示意，同时保留了主体框架的支撑腿、层间加固梁等细节结构，能够直观展示设备的整体承重逻辑与空间占比，各功能模块的分区清晰，可直接用于生产线布局规划、设备方案演示以及后续的加工生产参考，建模过程中对所有非标准结构件做了独立建模处理，确保后续拆解工程图时能够直接提取各部件的尺寸参数，减少二次建模的工作量。
