2.1声道家用桌面组合音响三维建模设计

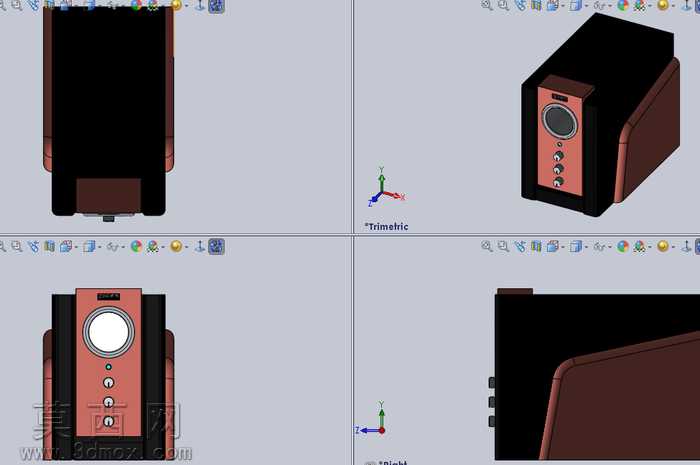

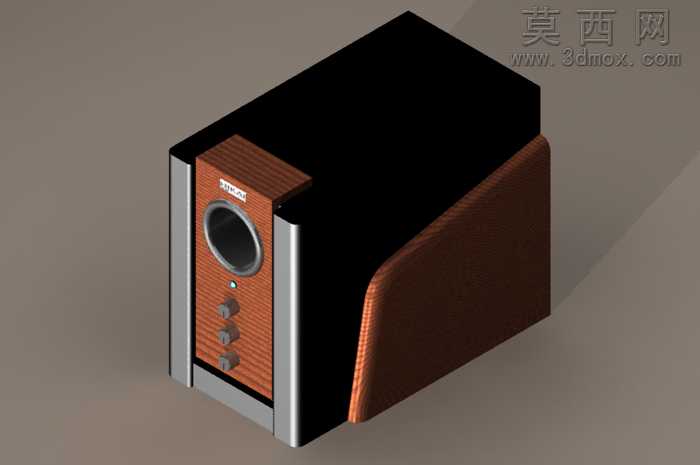

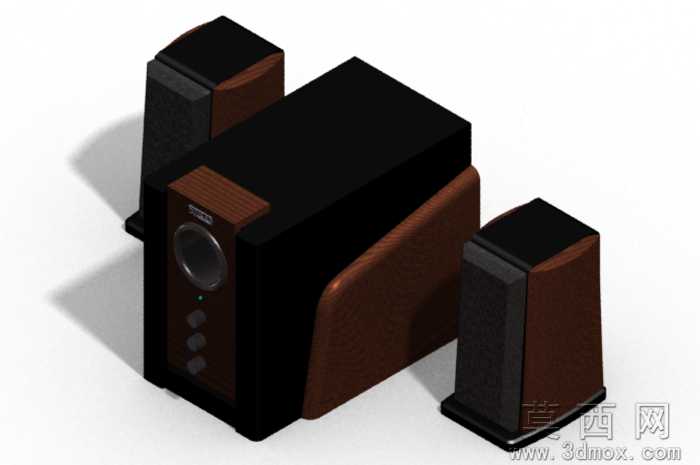

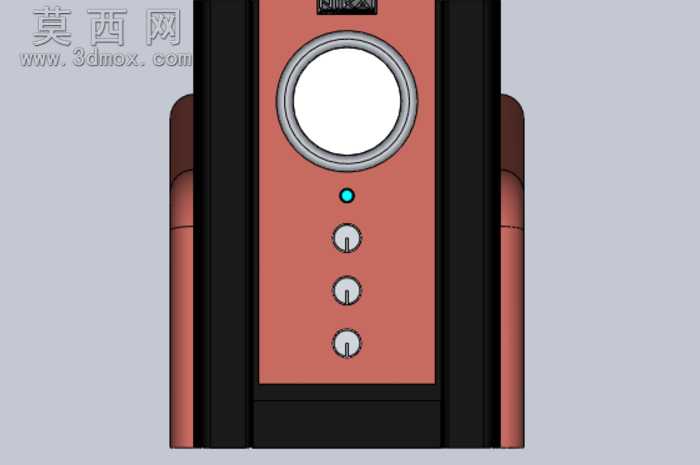

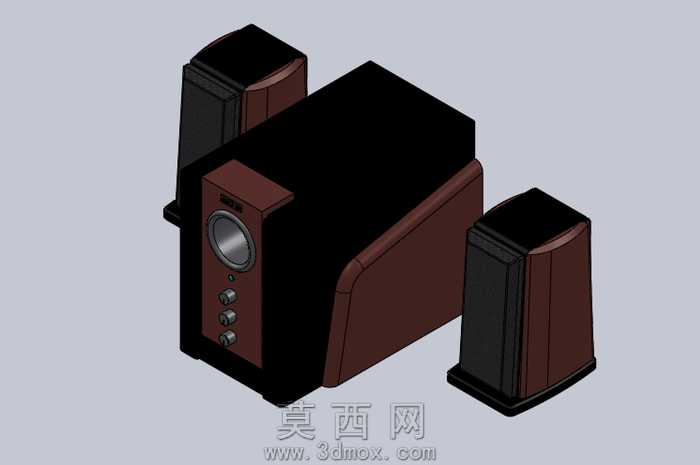

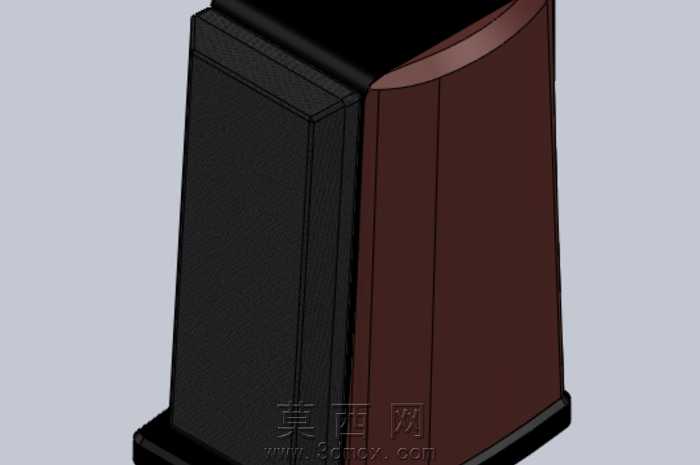

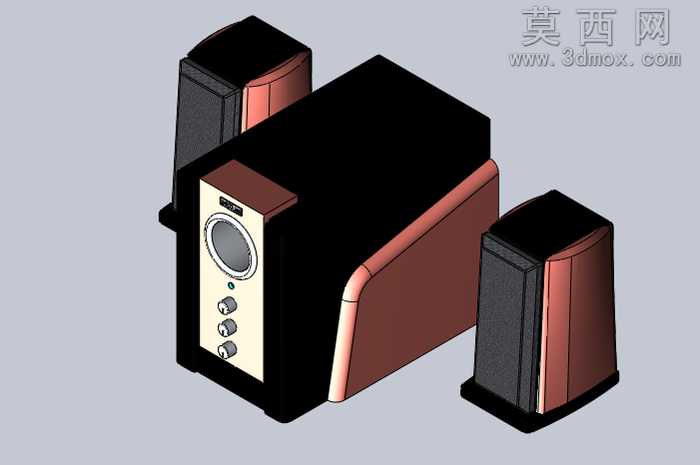

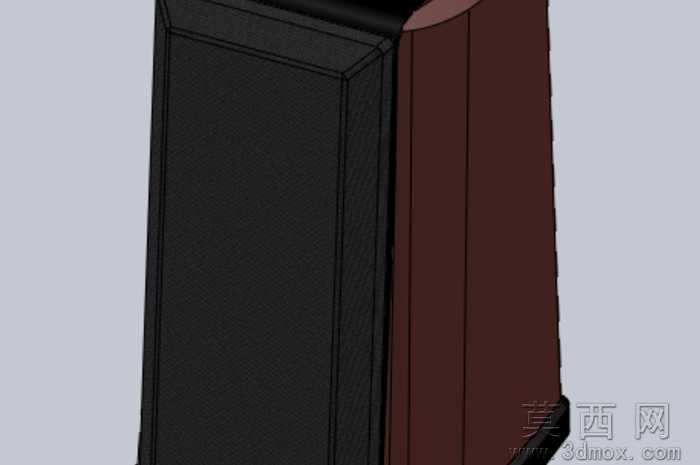

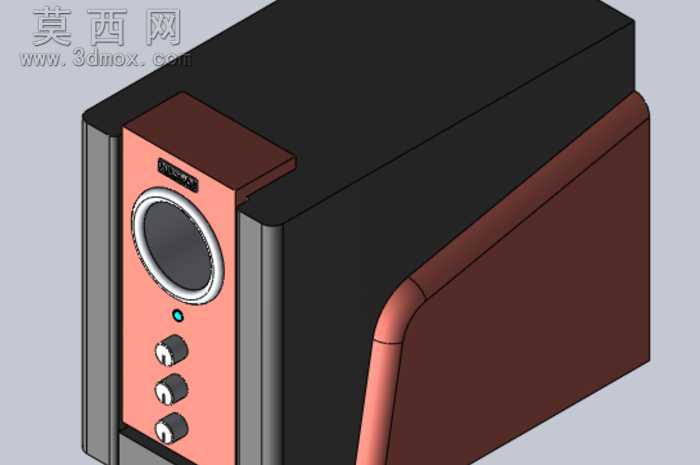

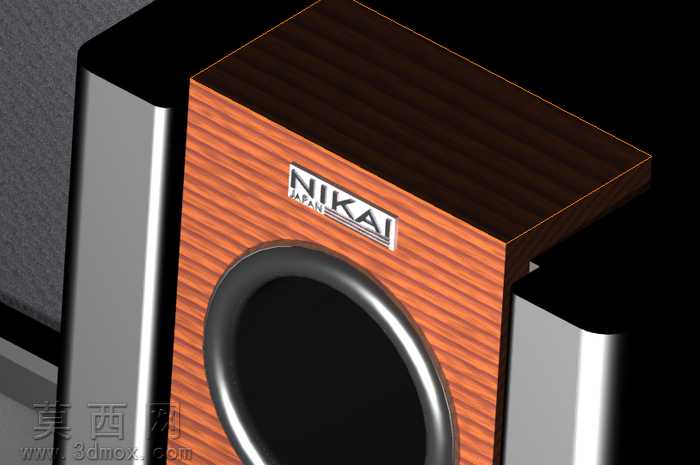

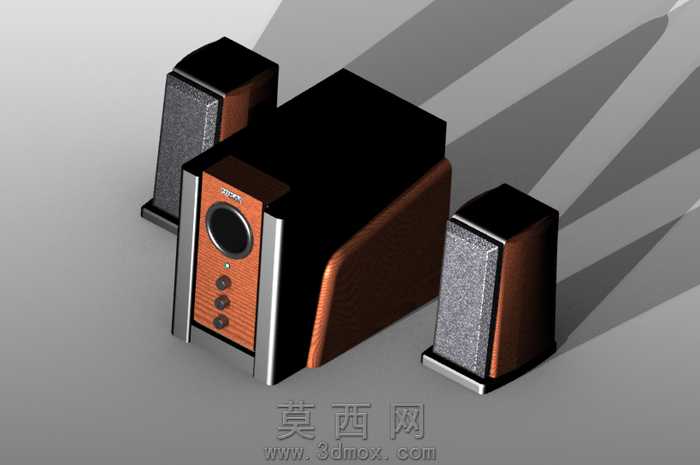

本套2.1声道音响模型采用SolidWorks进行全参数化三维建模，整体由1个低音主箱体与2个卫星副箱组成，建模过程严格遵循消费级桌面音响的真实结构比例，还原家用影音设备的外观与装配逻辑。建模初期先梳理产品的结构层级：低音主箱作为核心承载单元，先绘制箱体的基础拉伸特征，通过多步拉伸切除构建出前置控制面板的安装位、侧部的曲面过渡结构，箱体边角做了符合工业设计的圆角处理，避免生硬直角带来的廉价感；主箱正面的金属装饰圈采用旋转凸台特征生成，表面添加环形纹理细节，下方的调节按键通过线性阵列完成排布，保证按键间距均匀符合人机操作逻辑。两个卫星副箱采用对称式建模思路，完成单箱建模后通过镜像特征快速生成另一侧模型，副箱的网罩部分采用薄壁特征搭配表面纹理贴图模拟编织防尘网质感，箱体底部的金属支撑脚单独建模后通过配合关系装配到位，还原真实产品的支撑结构。材质渲染阶段针对不同部件匹配对应材质属性：主箱体与副箱的主体外壳采用高光黑色ABS塑料材质，添加轻微的反射效果模拟亮面塑料的质感；正面与侧面的木纹饰面采用胡桃木纹理贴图，调整纹理映射方向与比例，还原木质音响的温润质感；金属装饰圈与支撑脚采用拉丝不锈钢材质，调整金属粗糙度与反射强度，模拟金属部件的细腻光泽；扬声器振膜部分采用哑光灰色纸质材质，添加细微的凹凸纹理还原纸盆的真实质感；防尘网罩采用半透明的编织材质，调整透明度与凹凸参数，还原织物网罩的透气视觉效果。建模过程中所有部件均保留完整的参数化特征，可根据设计需求快速调整箱体尺寸、按键布局、饰面配色，模型装配过程中添加了同轴心、重合等标准配合关系，保证各部件装配位置准确无干涉，整体模型结构完整，细节丰富，既可以用于产品外观方案展示，也可作为结构设计的参考基础，还原了家用2.1音响兼顾实用与美观的设计特点，呈现出沉稳大气的桌面影音设备质感。
