锅炉膜式壁组件结构三维设计作品

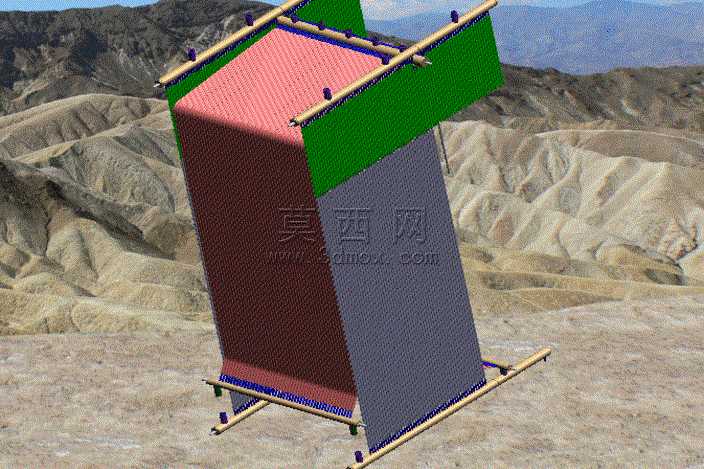

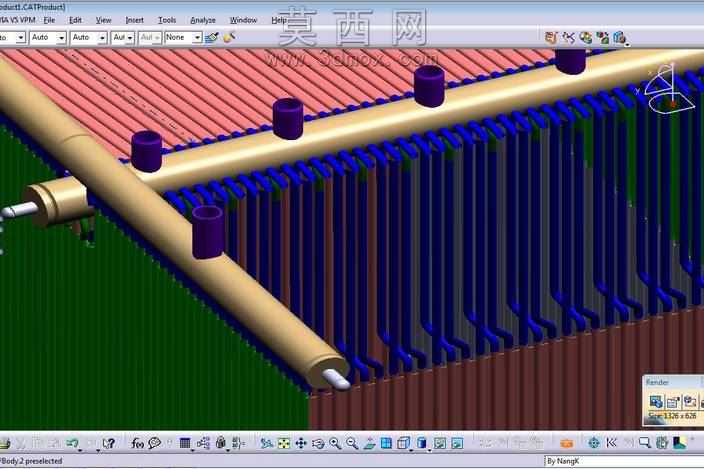

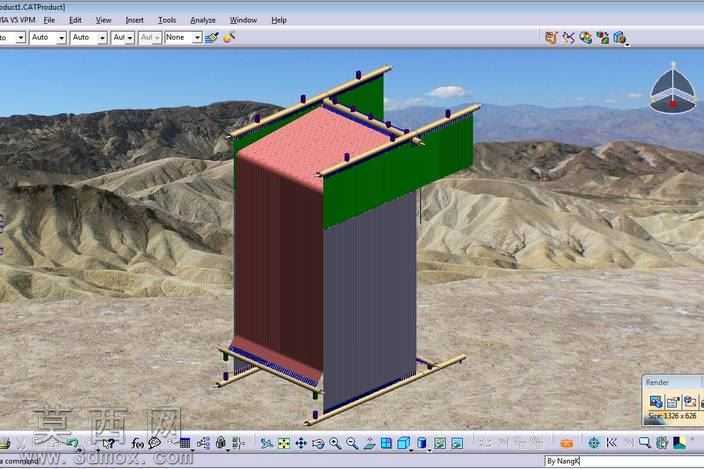

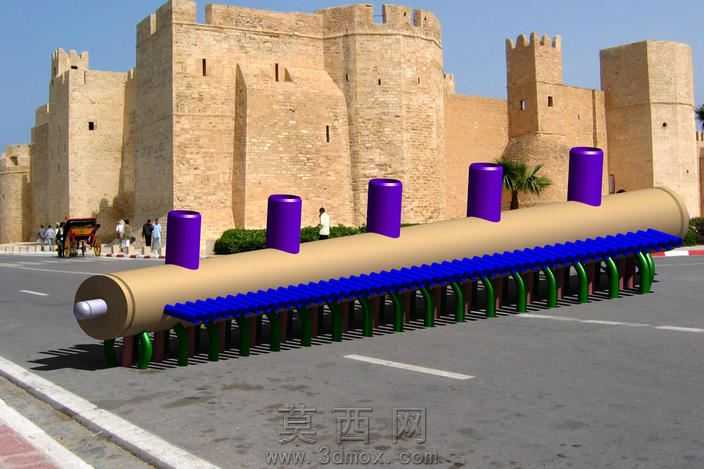

本作品针对锅炉核心受热面组件开展三维结构设计，聚焦膜式壁与锅炉炉体分段的装配关系搭建完整数字模型。建模过程中优先梳理组件的层级装配逻辑，先完成单根受热管件的基础参数化建模，严格匹配锅炉管件的管径、壁厚、节距等行业通用设计参数，再依次搭建鳍片拼接结构、管排固定支架、侧边围护板的独立零件模型，确保每个零件的尺寸公差、装配间隙符合锅炉设备的实际安装要求。在装配环节采用自底向上的装配思路，先完成单组管排与鳍片的焊接位对齐约束，通过同轴、重合、距离等装配约束还原膜式壁管屏的拼接结构，再依次装配上下端的固定支撑梁、侧边的防护封板，还原组件在锅炉整体结构中的安装形态。材质设置上针对不同部件做差异化区分：受热管排部分采用哑光金属材质模拟锅炉钢管的高温氧化表面质感，鳍片与封板部分根据功能差异设置不同的色彩区分，支撑结构采用浅木色质感模拟临时工装支撑的视觉效果，围护结构分别采用红、绿、灰三色区分不同功能的壁板模块，方便快速识别各部分的结构边界。渲染环节采用户外荒漠环境作为展示背景，通过自然天光模拟光照效果，调整材质的反光度与粗糙度参数，让金属管排的哑光质感、封板的平整表面质感、支撑梁的粗糙质感都得到清晰呈现，同时开启环境遮蔽效果强化结构的层次感，让管排间隙、装配接缝处的结构细节更易辨识。设计过程中重点考量了组件的可装配性验证，通过三维装配干涉检查功能排查各零件之间的装配冲突，调整支撑梁的固定位置、封板的搭接尺寸，确保整个组件的结构符合锅炉膜式壁的实际生产装配逻辑，完整还原锅炉分段组件的结构形态，可用于锅炉结构教学、装配方案演示、施工交底参考等场景，帮助相关人员直观理解锅炉受热面组件的拼接逻辑与结构组成。
