十二自由度气动液压机械单腿组件

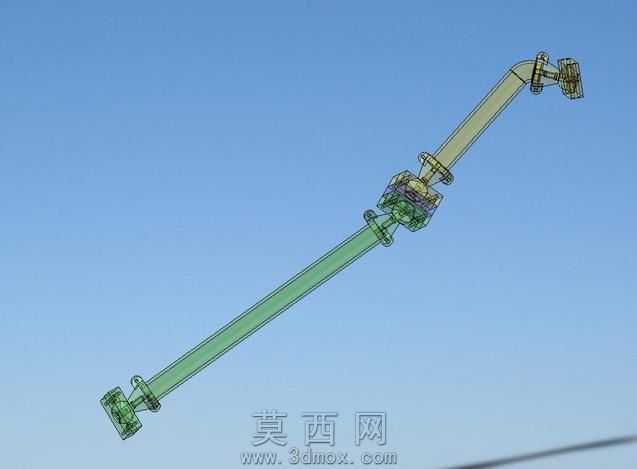

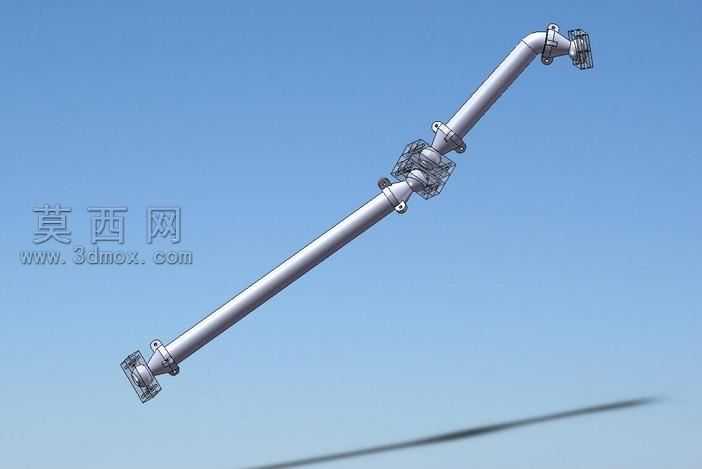

本作品为十二自由度机械单腿组件三维模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计装配规范，所有零部件均按照实际加工工艺要求完成特征构建，无冗余建模特征与无效几何元素，模型拓扑结构规整，可直接导入各类三维软件进行二次修改、运动仿真与工程图导出。模型整体采用金属哑光银作为主体材质，对关节处的连接法兰、铰接支座做了金属切削纹理的材质细节处理，末端执行件与关节驱动壳体添加了深色工程塑料材质区分，渲染阶段采用蓝天户外环境光作为主光源，搭配柔和的侧方补光凸显杆件的圆柱曲面质感，底部添加了柔和的投影效果，直观呈现组件的整体空间形态。结构设计上，组件采用分段式长杆件作为主体支撑结构，沿杆身轴向依次布置多组铰接关节，每处关节均预留了气动或液压油缸的安装接口与铰接点位，所有关节的转动副均做了同轴度约束，可实现十二个自由度的复合运动，能够模拟生物腿部的多维度摆动、屈伸动作；关节处的连接结构采用法兰盘配合紧固件的装配形式，铰接位置预留了轴承安装位与密封结构空间，驱动元件的安装支座与杆身采用一体化建模设计，既保证了整体结构刚度，也为后续的驱动元件选型、管路布置预留了充足的设计空间。设计思路围绕仿生腿部的运动特性展开，在保证结构强度的前提下尽可能优化杆件的截面尺寸，降低整体自重，关节布局充分参考了工业机械腿与仿生机器人腿部的运动范围需求，每个转动关节的转动角度限位均做了结构层面的预留，避免运动干涉，整体模型装配关系完整，配合关系清晰，可用于多足机器人、工业行走机械装置的腿部结构方案验证、运动学仿真分析以及相关教学演示场景。
