棘轮工具配套双圈螺旋弹簧结构设计

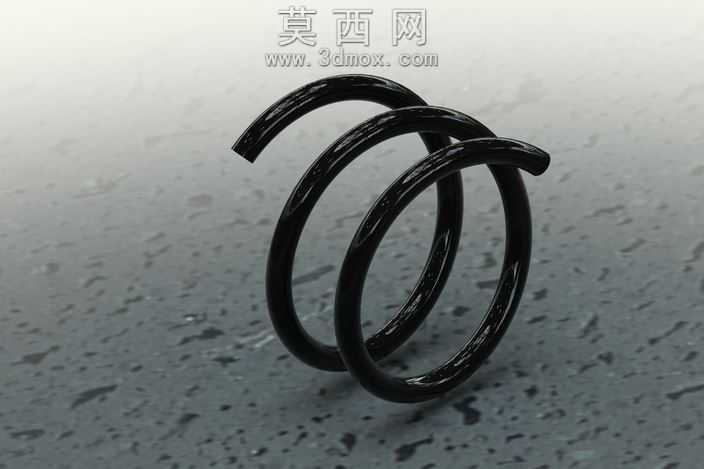

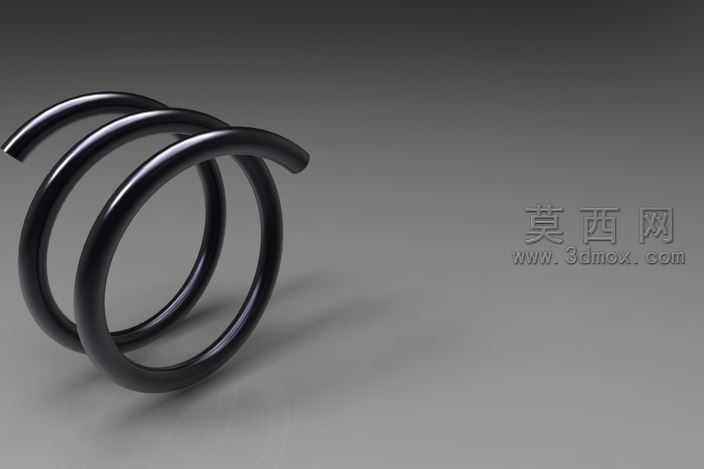

本模型为棘轮工具配套的双圈螺旋锁紧弹簧，建模阶段以棘轮锁销机构的实际装配尺寸为基准，先绘制弹簧丝的圆形截面轮廓，再通过螺旋线扫描生成主体簧身，针对两端的收口结构单独做切线延伸处理，保证簧圈端部与相邻圈体平滑过渡，无突兀的截面断层，整体建模过程严格控制螺旋升角参数，匹配棘轮小部件装配时的伸缩行程需求，确保弹簧装入配套工具后可提供稳定的复位锁紧弹力。渲染阶段采用哑光黑色金属材质，模拟弹簧经发黑处理后的表面质感，调整材质的粗糙度参数还原金属表面细微的磨砂纹理，同时添加环境反射效果，让簧身曲面在光照下呈现自然的明暗层次，背景选用带水珠纹理的深灰色哑光面，通过柔和的侧上方打光突出弹簧的螺旋曲面轮廓，清晰展现三圈螺旋结构的空间形态，避免光影过强掩盖簧身的细节结构。结构设计上，该弹簧采用三圈不等距螺旋排布，两端收口段的圈距略小于中间工作段，既保证弹簧受压时的形变均匀性，又能避免两端与棘轮锁销、钢球装配时出现卡滞问题，簧丝直径经过参数校核，匹配棘轮工具锁紧状态下所需的预紧力，在反复伸缩工况下可保持稳定的弹力输出，不会出现永久形变失效的问题。设计思路围绕棘轮小部件的装配工具需求展开，重点适配Ballspring结构中钢球与锁销的配合场景，弹簧的整体外径、自由高度均严格匹配对应棘轮工具的内部安装腔尺寸，无需二次修改即可直接用于装配仿真，模型同时兼顾结构合理性与展示效果，既可以用于机械结构教学演示，也能作为棘轮工具维修替换、新品开发的设计参考，还原了五金配件类零件从参数建模到材质渲染的完整流程，所有曲面均做连续性检查，不存在破面、重叠面等建模问题，可直接导入各类三维软件做后续的装配验证、工程图导出操作。
