辊压辊组传动装配结构三维设计

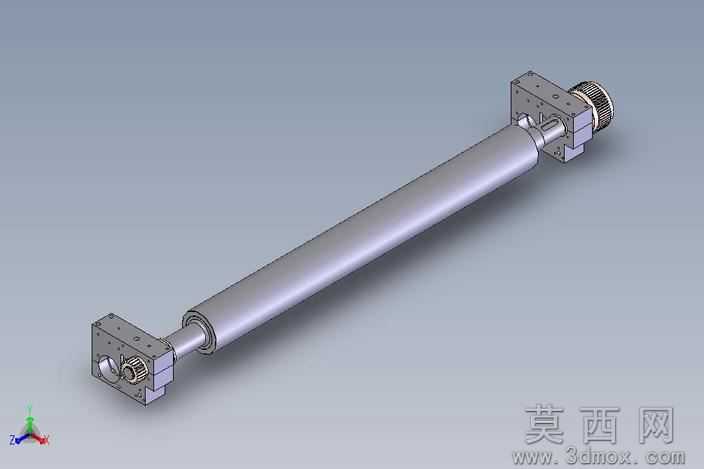

本作品采用SolidWorks完成全参数化三维建模，整体围绕辊压作业的核心功能展开结构设计，建模过程严格遵循机械装配的公差配合逻辑，对每一处连接结构、传动衔接位置都做了精准的尺寸约束，确保各零部件可实现无干涉装配。渲染阶段采用哑光金属材质模拟辊轴主体的加工质感，对两端传动座的安装面、齿轮啮合面做了细微的粗糙度区分，还原金属机加工件的真实视觉效果，背景采用简洁的中性灰调突出主体结构，搭配三维坐标系标识明确模型的空间装配基准。结构设计上，主体采用长直辊轴作为核心作业部件，辊轴表面做了同轴度约束，保证转动过程中的径向跳动控制在合理范围内；两端配置对称式传动安装座，座体集成了轴承安装位、齿轮传动腔与安装固定孔，一端设置动力输入接口用于连接驱动部件，传动座内部预留了润滑介质存储空间，可保障长期转动过程中的磨损控制。设计思路围绕辊压工况的实际需求展开，兼顾了结构的刚性与传动的顺畅性，两端安装座的孔位采用标准化设计，可适配多数常规辊压设备的安装机架，辊轴与安装座之间采用标准轴承衔接，既降低了转动阻力，也方便后期的维护与零部件更换。建模过程中对所有配合面做了干涉检查，排除了装配过程中可能出现的结构冲突，对齿轮啮合的传动比、辊轴的受力形变做了初步的模拟校验，确保模型不仅具备外观展示效果，更可直接用于后续的工程图导出、结构优化与实际生产参考，完整还原了辊压传动组件的真实结构逻辑与装配关系。
