便携式快速测量倾角仪结构设计

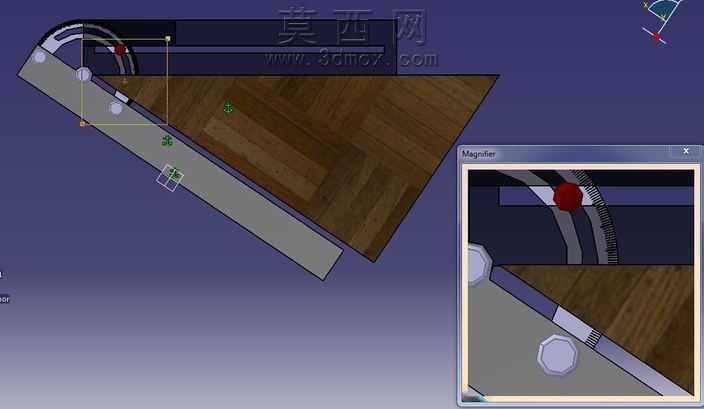

本作品为一款手动式倾角测量工具，整体采用三维建模软件完成全参数化结构设计，建模过程中优先考量工具的便携性与操作易用性，将整体结构拆分为刻度基座、活动测量臂、锁紧旋钮、角度指示标、防滑接触垫几个独立可装配的零部件，各零件间的装配公差经过反复校核，确保活动臂转动顺滑无卡滞，同时锁紧结构可在测量完成后快速固定角度读数，避免测量过程中数值偏移。材质设计上，主体承重测量臂与刻度基座选用高刚性工程塑料材质，在保证结构强度的前提下大幅降低工具整体重量，方便操作人员随身携带完成现场快速测量；角度刻度区域采用哑光金属质感材质渲染，避免现场强光反射造成读数困难，接触测量面添加防滑橡胶纹理材质，增大与被测工件表面的摩擦力，提升测量过程中的稳定性；锁紧旋钮表面做防滑滚花结构建模，无需额外工具即可手动完成锁紧操作。设计思路围绕工业现场快速倾角检测的核心需求展开，摒弃传统倾角仪复杂的电子元件结构，采用纯机械结构实现角度测量功能，整体零件数量极少，装配流程简单，无需复杂维护即可长期使用。建模过程中对刻度盘的分度值做了精细化建模，清晰标注常用角度刻度线，配合醒目的红色指示标，可快速读取被测面的倾斜角度数值；活动测量臂的转动轴心与刻度盘圆心完全重合，从结构原理上消除安装偏心带来的测量误差，保证测量结果的准确性。整体结构经过运动仿真验证，活动臂可在0到180度范围内自由转动，适配不同倾斜角度的工件测量需求，接触端的平整接触面设计可紧密贴合木质、金属、塑料等多种材质的被测工件表面，无需额外辅助固定即可完成单人单手测量操作，非常适合生产现场的快速倾角排查、工件安装角度校验等场景使用，兼顾了制造成本与使用便捷性的平衡。
