创意人形电缆布线固定支架设计

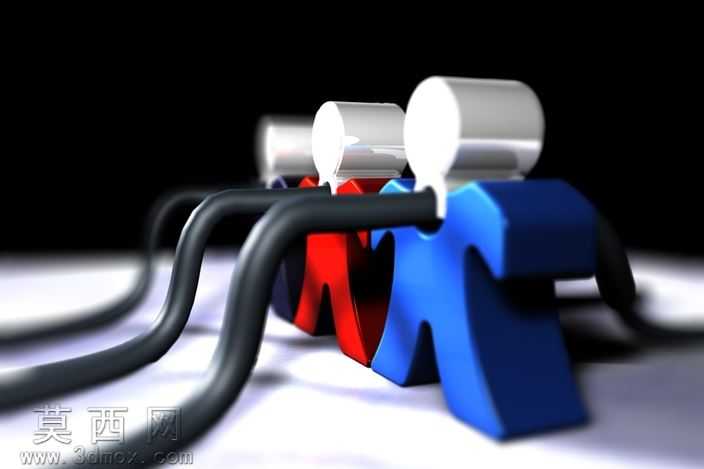

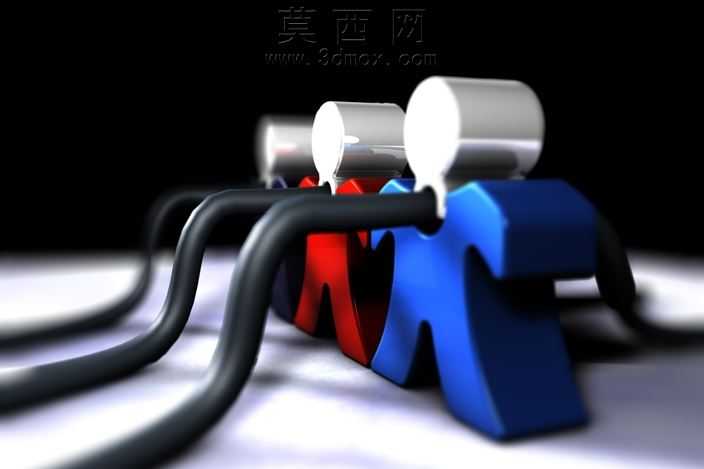

本作品为创意人形电缆固定支架三维模型，整体采用拟人化抽象造型设计，将线缆固定功能与趣味视觉造型结合，打破传统工业支架的刻板外观。建模阶段采用参数化特征建模方式，首先绘制人形主体的二维轮廓草图，通过拉伸凸台命令生成支架主体基础实体，对人形头部与身体衔接处做圆角过渡处理，避免尖锐应力集中点；头部位置设计为可拆卸式压合结构，建模时预留狭缝形穿线通道，通过切除拉伸命令生成线缆穿装的槽位，槽位边缘做0.5mm倒角处理，防止穿线时刮损线缆外皮。材质渲染阶段，支架主体分别赋予高光泽ABS工程塑料材质，通过调整漫反射颜色区分不同支架的视觉效果，蓝色、红色主体材质设置30%的反射率与0.8的粗糙度，模拟硬质塑料的哑光质感；头部圆柱压块赋予抛光金属材质，调整金属度参数至0.95，反射率设置为0.9，添加轻微的环境反射贴图，还原镀铬金属件的亮面反光效果；配套的黑色电缆赋予柔性橡胶材质，设置0.9的粗糙度与0.1的金属度，通过扫描特征生成线缆的自然弯曲形态，添加轻微的凹凸纹理模拟橡胶线缆的表面肌理。结构设计上，支架分为头部压块与身体主体两个独立部分，使用时将电源线缆从狭缝位置卡入支架内部，再将头部压块扣合在身体顶部，即可完成线缆的固定与排布，底部预留标签粘贴平面，可用于标注线缆回路信息，兼顾布线实用性与展示趣味性。建模过程中对所有配合面做公差匹配设置，头部压块与身体卡槽的配合间隙设置为0.1mm，保证拆装顺畅同时不会出现松脱问题；渲染阶段采用三点布光方式，主光源从侧上方45度角照射，补光弱化阴影区域，添加环境光遮蔽效果提升模型的立体感，最终呈现出兼具工业实用性与创意展示效果的支架模型，可用于桌面线缆整理、展会布线展示、创意周边摆件等多个场景。
