1英寸单向电动球阀三维结构设计

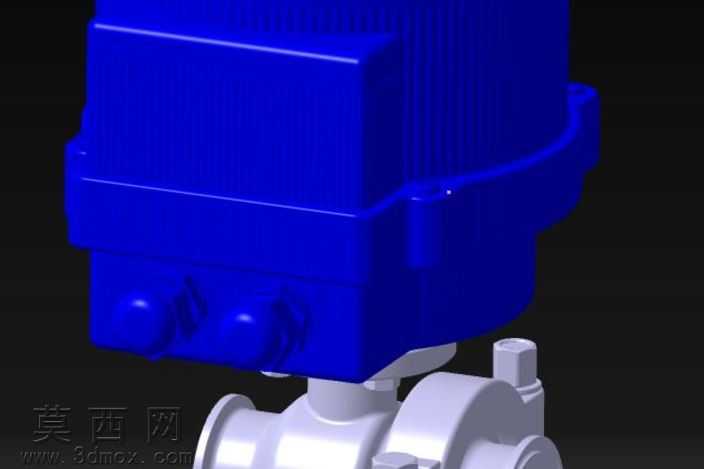

本作品为1英寸规格单向电动球阀的三维数字化设计成果，建模过程严格遵循工业阀门的实际生产尺寸规范，在三维建模软件中完成全参数化结构搭建，从整体装配逻辑到单个零件细节均做了精细化还原。模型整体分为上部电动执行机构与下部球阀阀体两大核心部分，上部电动执行机构采用方正的防护壳体造型，建模时对壳体表面的散热筋结构、侧面接线端口的凸起造型、壳体拼接处的卡扣限位结构都做了精准刻画，还原了电动执行器的工业防护外观特征；下部阀体部分采用卡箍式快装连接结构，建模时还原了阀体流道的圆弧过渡形态、球体密封面的配合公差、阀杆与执行器的连接卡位、端部连接卡盘的标准尺寸，确保整体装配关系符合实际阀门的安装逻辑。材质渲染阶段针对不同部件做了差异化材质表现，上部电动执行器外壳采用哑光蓝色工程塑料材质，调整材质粗糙度与反光参数还原工业塑料的磨砂质感，下部阀体与阀杆、连接端采用304不锈钢金属材质，通过调整金属反射率、环境光遮蔽参数，还原不锈钢金属的哑光银白金属质感，球体密封部位添加了柔性密封材质的半哑光质感表现，让不同部件的材质区分清晰，视觉呈现贴近真实工业产品的外观效果。结构设计上充分考虑单向电动球阀的功能特性，执行器与阀杆的连接部位做了扭矩传递的卡位结构设计，确保电动驱动时的扭矩能够稳定传递到球体，阀体流道采用全通径结构设计，减少流体通过时的阻力，单向密封结构在球体与阀座的配合面做了贴合度优化，保证介质单向流通时的密封性能，避免反向渗漏问题。整体建模过程采用自底向上的装配设计思路，先逐个完成执行器壳体、内部传动件、阀体、球体、阀座、阀杆、连接卡箍等单个零件的建模，再按照实际装配顺序添加配合约束，验证各零件之间的干涉情况，调整零件间的配合间隙，确保整体模型可用于后续的工程出图、装配模拟、产品展示等场景，能够直观呈现1英寸单向电动球阀的完整结构与外观特征，为相关阀门产品的设计优化、教学演示、选型参考提供精准的三维数字化参照。
