双爪式液压夹持抓具结构设计

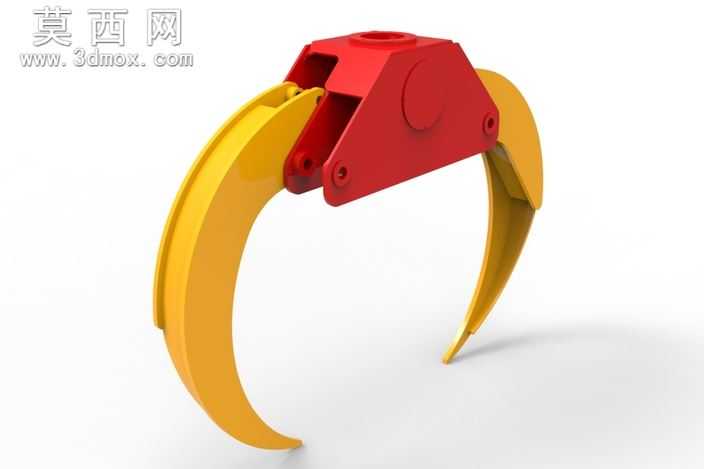

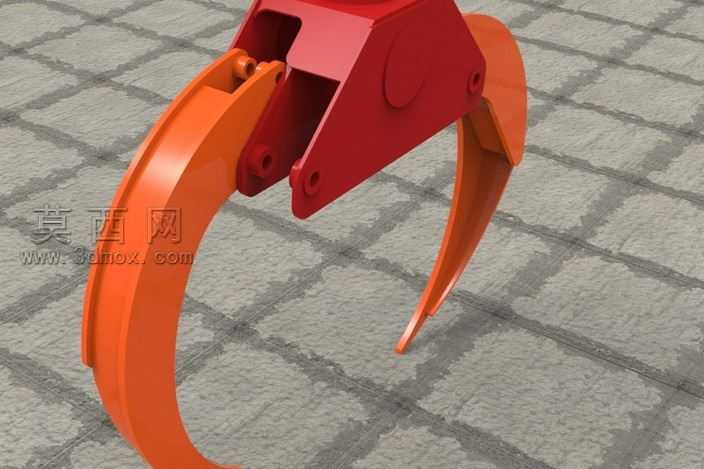

本作品为双爪式液压夹持抓具的三维设计模型，建模过程中采用自顶向下的设计思路，先完成整体运动机构的骨架搭建，再逐一拆分各个零部件的实体结构，确保各部件之间的装配间隙、运动行程符合实际工况要求。建模阶段对抓具的铰接部位做了重点处理，精准还原了销轴连接的配合结构，预留了合理的转动间隙，保证两个弧形爪体能够绕铰接点顺畅开合，实现对物料的环抱式抓取动作。材质设置上，主体安装座采用高强度合金钢材质表现，表面赋予哑光红色烤漆质感，还原工程机械部件常见的涂装效果，两个弧形爪体采用高耐磨合金钢材质，表面做了橙色耐磨涂层的材质表现，区分不同功能部件的同时，也符合工程机械设备的配色规范，铰接销轴等受力部件单独赋予金属原色质感，突出核心受力结构的金属属性。渲染阶段采用写实工业渲染方案，搭建了带纹理的水泥地面场景，使用柔和的漫反射主光源搭配局部补光，清晰呈现抓具的曲面弧度、棱角过渡以及装配关系，阴影设置柔和自然，能够直观展现抓具的立体形态与结构层次。结构设计上，该抓具采用单液压缸驱动的双爪联动结构，上部安装座预留了与工程机械臂连接的标准安装接口，可直接适配挖掘机、装载机等设备的工作臂端，爪体采用弧形内收的曲面造型，能够在闭合时形成稳定的环抱空间，增大与被抓取物料的接触面积，提升抓取作业的稳定性，铰接部位的加强筋结构做了加厚处理，能够承受抓取重载物料时的冲击载荷，避免结构受力变形。整体设计兼顾了结构强度与运动灵活性，可用于木材、废钢、石块等散状或块状物料的抓取作业场景，模型完整还原了抓具的所有装配细节，可用于结构验证、作业模拟以及相关工程机械属具的设计参考。
