铣床用螺旋压紧式手动夹紧工装

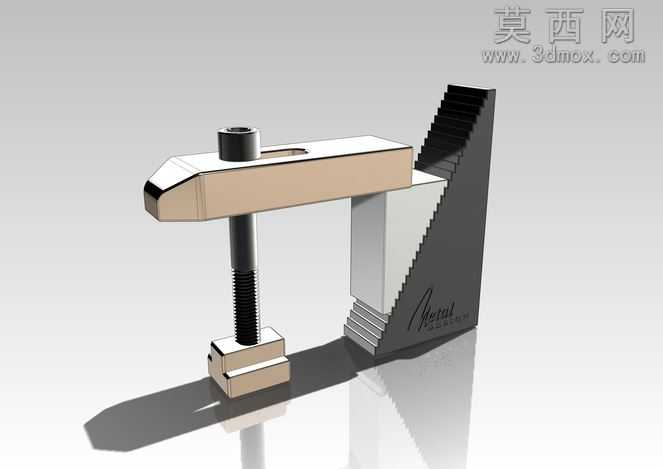

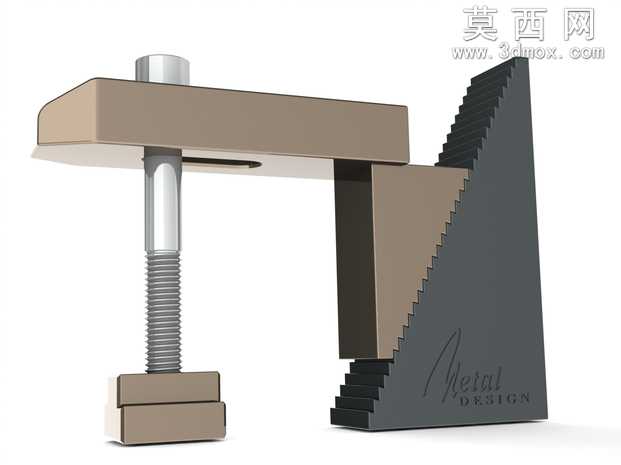

本作品为铣床加工场景设计的手动螺旋压紧式夹紧工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的实际尺寸规范，对每一处装配结构都做了精准的干涉校验，确保各部件运动逻辑符合实际使用要求。模型渲染阶段采用了写实工业风表现手法，针对不同部件的材质特性做了区分设置：承载底座与L型支撑立架采用铸铁材质表现，还原了铸铁件哑光深灰的磨砂质感，表面添加了细微的铸造纹理与使用磨损痕迹，提升模型真实感；压紧压头与底部承压块采用45号钢镀铬工艺表现，金属表面做了高反光抛光处理，清晰反射出环境光影，突出金属件的加工精度；中部传动螺杆采用发黑处理的钢材材质，表面还原了精密螺纹的牙型细节，螺距参数符合普通公制螺纹标准，螺杆与压头、底座的配合处做了合理的间隙预留，还原真实螺旋传动的装配关系。结构设计上，该夹紧工装采用经典的螺旋压紧原理，L型一体式支撑立架为整体提供稳定的刚性支撑，立架侧面设计有阶梯式加强筋结构，在压紧受力时可有效避免立架变形，提升工装整体装夹刚性；压头前端做了斜角收窄设计，可适配不同尺寸工件的压紧需求，压头中部开有长条形调节槽，可根据工件装夹位置灵活调整压头伸出长度，适配多规格工件的装夹场景；底部承压块设计有定位凸台，可与铣床工作台的T型槽配合实现快速定位，避免工装在装夹过程中发生位移。设计思路围绕铣床加工的实际使用需求展开，优先考虑工装的操作便捷性与装夹稳定性，摒弃了复杂的附加结构，整体结构简洁可靠，手动旋转螺杆即可实现工件的压紧与松开，操作门槛低，装夹力可通过螺杆旋紧程度灵活调节，既可以满足小型工件的铣削加工装夹需求，也可作为钳工装配、钻孔等工序的通用夹紧工装使用。建模过程中对所有棱角都做了符合机械加工规范的倒角处理，避免应力集中问题，同时还原了实际加工工件的工艺细节，让模型既具备结构展示价值，也可作为工装设计的参考方案使用。
